Aplikace Rozvržení povrchu slouží k měření vertikální vzdálenosti mezi měřeným bodem a referenční plochou z 3D CAD výkresu. Tyto informace pomáhají určit vertikální vzdálenost k požadované výšce povrchu.
Pro použití aplikace Rozvržení povrchu musí být nástroj ustanoven. Ustanovení musí být provedeno s povolenou výškou. Pro více informací si přečtěte články Ustanovení a Výška stanice.
Užitečné video o aplikaci naleznete níže:
Jak používat aplikaci Rozvržení povrchu
- Otevřete svůj projekt: Začněte otevřením libovolného projektu na tabletu.
-
Otevřete aplikaci: Otevřete aplikaci Rozvržení povrchu buď z úvodní obrazovky, nebo z bočního menu v CAD zobrazení.
- Pokud aplikace není k dispozici na úvodní obrazovce, vyberte Přidat zkratku a přidejte aplikaci Rozvržení povrchu.
- Vyberte prizma: Vyberte prizma, které bude použito pro měření. Výška prizmy musí být také zadána výběrem hodnoty výšky vedle výběru prizmy a jejím odpovídajícím nastavením.
-
Přesuňte prizmu k bodu, pro který je potřeba vyhodnotit výšku vůči povrchu.
- Aplikace vypočítá výškový rozdíl mezi měřeným bodem a referenční plochou.
-
Přečtěte si výškový rozdíl: Zobrazená hodnota ukazuje, jak daleko je měřený bod nad nebo pod povrchem.
- Kladná hodnota znamená, že bod je nad povrchem
- Záporná hodnota znamená, že bod je pod povrchem
- Tyto informace pomáhají určit vertikální vzdálenost k požadované výšce povrchu.
Ikona zkratky aplikace Rozvržení povrchu:
Výběr aplikace Rozvržení povrchu z bočního menu v CAD zobrazení:
Výběr prizmy a nastavení výšky:
Chytrý výběr povrchu: HCL automaticky rozpozná, když se vaše poloha přesune z jednoho 3D povrchu na jiný, a to automaticky:
Jak používat funkci Chytrý výběr povrchu
Možnost Chytrý výběr povrchu je k dispozici na pravé straně obrazovky.
Po zapnutí aplikace automaticky vybere a zvýrazní povrch použitý jako výškový referenční bod přímo v CAD zobrazení.
Po vypnutí je nutné referenční povrch manuálně vybrat klepnutím na požadovaný povrch v 3D výkresu.
Doporučuje se ponechat Chytrý výběr povrchu zapnutý, protože usnadňuje ovládání a snižuje riziko výběru nesprávného povrchu.

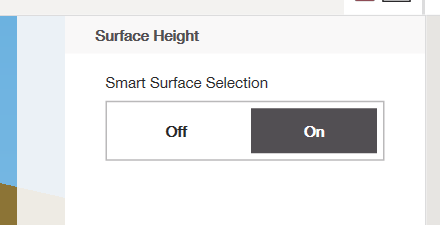

Možnost Chytrý výběr povrchu:
Příklady použití aplikace Rozvržení povrchu
Aplikace Rozvržení povrchu se běžně používá pro úkoly kontroly a ověřování výšek během výkopových, vyrovnávacích a instalačních prací.
Příklad 1: Určení hloubky výkopu
Rozvržení povrchu lze použít k určení, jak hluboký výkop je potřeba provést, aby se dosáhlo navrženého povrchu.
- Změřte aktuální bod terénu
- Přečtěte výškový rozdíl vůči referenční ploše
- Použijte hodnotu k řízení hloubky výkopu
Toto je užitečné pro základy, příkopy a přípravu desek.
Příklad 2: Ověření výšky betonu nebo zásypu
Po položení materiálu lze aplikaci použít k ověření výšky.
- Změřte hotový povrch
- Porovnejte měřený bod s navrženým povrchem
- Zjistěte, zda je potřeba přidat další materiál, nebo odstranit přebytek
Příklad 3: Vyrovnání plochy
Při přípravě rovného povrchu:
- Změřte několik bodů po celé ploše
- Porovnejte výškové rozdíly vůči stejnému referenčnímu povrchu
- Identifikujte vyvýšená a snížená místa, která je třeba upravit
Tím se podporuje konzistentní a rovnoměrná příprava povrchu.
Příklad 4: Kontrola instalovaných prvků vůči povrchu
Instalované prvky jako kotvy, pouzdra nebo desky lze zkontrolovat vůči navrženému povrchu.
- Změřte instalovaný prvek
- Přečtěte výškový rozdíl vůči referenční ploše
- Ověřte, zda prvek splňuje výškové požadavky
Příklad 5: Práce s více povrchy v 3D modelu
V modelech obsahujících více povrchů na různých výškách:
- Použijte Chytrý výběr povrchu pro automatické odkázání na zamýšlený povrch
- Vypněte Chytrý výběr povrchu, pokud je potřeba ručně vybrat jiný povrch
Toto umožňuje flexibilní práci s komplexními 3D výkresy.
