Aplikace Align Vertical slouží k měření vertikálního zarovnání bodů na stěnách nebo jiných vertikálních plochách. Poskytuje jasné korekční hodnoty, které ukazují, jak daleko bod odchyluje od dokonale vertikální čáry. Pro použití Align Vertical není nutné umístit totální stanici na stanoviště.
Aplikace pracuje s relativními měřeními a nespoléhá na absolutní souřadnice.
Užitečné video o aplikaci naleznete níže:
Jak používat aplikaci Align Vertical
- Otevřete svůj projekt: Začněte otevřením libovolného projektu na tabletu.
- Otevřete aplikaci: Otevřete aplikaci Align Vertical buď z domovské obrazovky, nebo z bočního menu v CAD zobrazení.
- Pokud aplikace není dostupná na domovské obrazovce, vyberte Přidat zkratku a přidejte aplikaci Align Vertical.
- Vyberte první bod (základní bod): Změřte první bod na vertikální ploše pomocí přímého měření nebo existujícího kontrolního či polohového bodu.
- Vyberte ikonu se třemi trojúhelníky pro nastavení tohoto bodu jako základního bodu.
- Tento základní bod slouží jako vertikální referenční bod pro všechna následující měření.
- Změřte další body: Přesuňte kameru na další bod na stejné vertikální ploše a přečtěte si měření a korekční hodnoty.
- HD (Horizontální vzdálenost): Horizontální vzdálenost měřená od skutečné vertikální čáry základního bodu k aktuálně měřenému bodu.
- SD (Sklonová vzdálenost): Přímá sklonová vzdálenost měřená od základního bodu k aktuálně měřenému bodu.
- dH (Výškový rozdíl): Skutečný vertikální výškový rozdíl mezi základním bodem a aktuálně měřeným bodem.
- Zobrazují se následující korekce:
- Vpravo / Vlevo:
- Vpravo znamená, že měřený bod je umístěn vlevo od základního bodu a musí být opraven směrem doprava o zobrazenou hodnotu.
- Vlevo znamená, že měřený bod je umístěn vpravo od základního bodu a musí být opraven směrem doleva o zobrazenou hodnotu.
- Vpřed / Vzad:
- Vpřed znamená, že měřený bod je umístěn blíže k totální stanici a musí být posunut od totální stanice o zobrazenou hodnotu.
- Vzad znamená, že měřený bod je umístěn dále od totální stanice a musí být posunut směrem k totální stanici o zobrazenou hodnotu.
- Vpravo / Vlevo:
- Tento krok opakujte pro všechny body, které je třeba zkontrolovat na vertikální zarovnání.
Ikona zkratky aplikace Align Vertical:

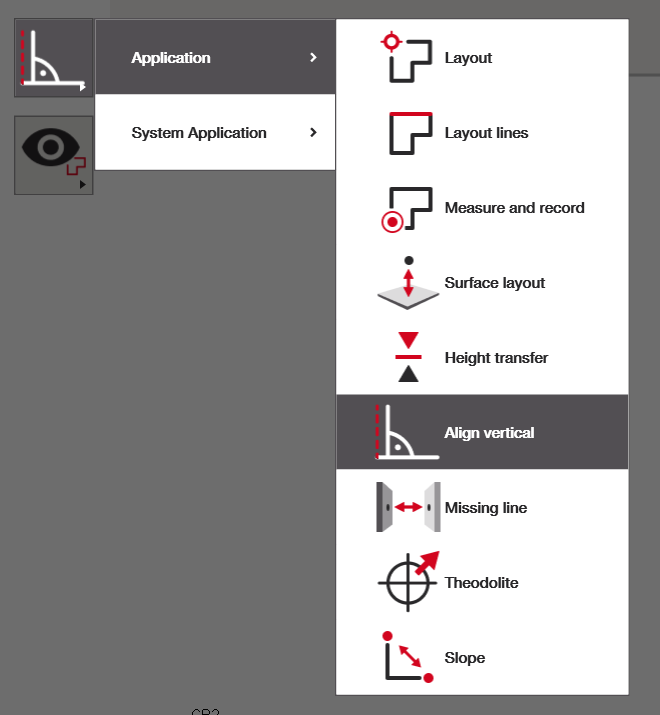

Výběr aplikace Align Vertical z bočního menu v CAD zobrazení:

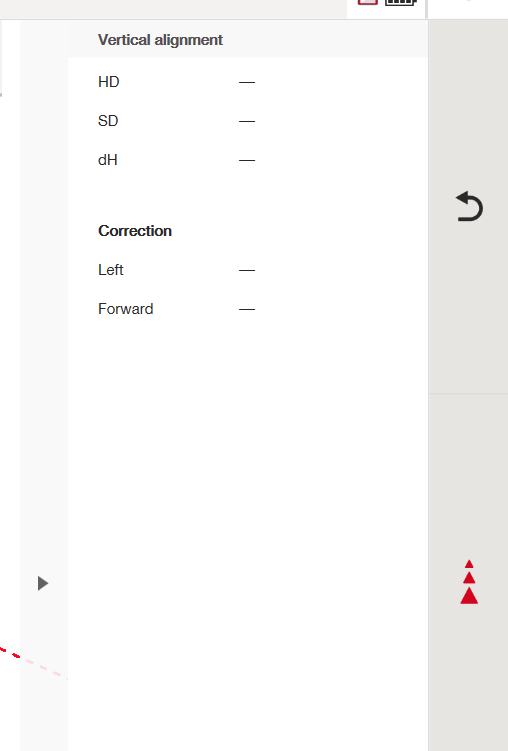

CAD zobrazení po výběru aplikace Align Vertical:

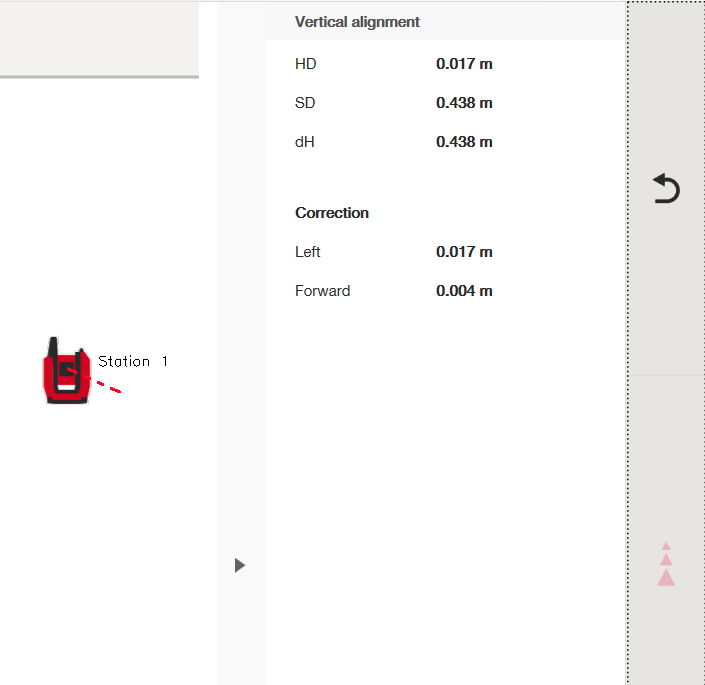

Korekční hodnoty zobrazené po změření druhého bodu:
- Vpravo / Vlevo:
- Vpravo znamená, že měřený bod je umístěn vlevo od základního bodu a musí být opraven směrem doprava o zobrazenou hodnotu.
- Vlevo znamená, že měřený bod je umístěn vpravo od základního bodu a musí být opraven směrem doleva o zobrazenou hodnotu.
- Vpřed / Vzad:
- Vpřed znamená, že měřený bod je umístěn blíže k totální stanici a musí být posunut od totální stanice o zobrazenou hodnotu.
- Vzad znamená, že měřený bod je umístěn dále od totální stanice a musí být posunut směrem k totální stanici o zobrazenou hodnotu.

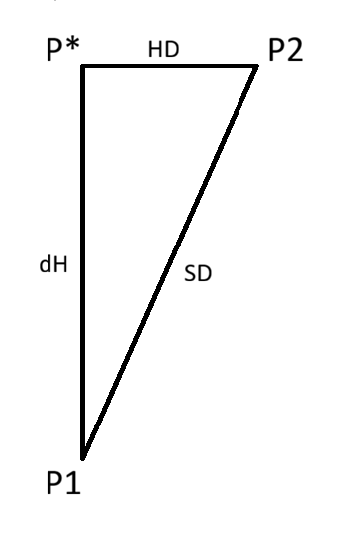

Vysvětlení měření:
P1 je základní bod, P2 je aktuální měření druhého bodu
- HD (Horizontální vzdálenost): Horizontální vzdálenost měřená od skutečné vertikální čáry základního bodu k aktuálně měřenému bodu. (P* do P2)
- SD (Sklonová vzdálenost): Přímá sklonová vzdálenost měřená od základního bodu k aktuálně měřenému bodu. (P1 do P2)
- dH (Výškový rozdíl): Skutečný vertikální výškový rozdíl mezi základním bodem a aktuálně měřeným bodem. (P1 do P*)
Příklady použití aplikace Align Vertical
Aplikace Align Vertical se běžně používá k ověření vertikální přesnosti během instalačních a stavebních prací.
Příklad 1: Kontrola vertikality stěny
Aplikace může být použita k ověření, zda jsou body podél stěny vertikálně zarovnány.
- Nastavte základní bod na spodní části stěny
- Změřte další body výše
- Zkontrolujte korekční hodnoty pro identifikaci odchylek
To pomáhá zajistit, že stěny jsou svislé.
Příklad 2: Ověření zarovnání sloupů nebo pilířů
Sloupy nebo pilíře lze zkontrolovat na vertikální zarovnání.
- Nastavte základní bod na základně sloupu
- Změřte body podél výšky sloupu
- Použijte korekční hodnoty k určení, zda je potřeba úprava
Příklad 3: Zarovnání prvků fasády
Aplikace může být použita k ověření vertikálního zarovnání fasádních panelů nebo konstrukčních prvků.
- Nastavte základní bod na prvním panelu
- Změřte body na sousedních panelech
- Porovnejte korekční hodnoty pro zajištění konzistentního vertikálního zarovnání
Příklad 4: Kontrola vertikální instalace trubek nebo šachet
Vertikální trubky, šachty nebo vzduchovody lze kontrolovat během instalace.
- Změřte dolní referenční bod
- Změřte vyšší body podél instalace
- Použijte korekční hodnoty k potvrzení vertikální instalace
Příklad 5: Kontrola kvality a ověření
Align Vertical je užitečný pro rychlé kontroly kvality.
- Včasná identifikace odchylek
- Snížení přepracování díky okamžité opravě problémů se zarovnáním
