Tablety PLC 400 a PLC 600 jsou vybaveny GPS. V praxi to znamená, že tablety se mohou přímo připojit k GPS satelitům. Pro využití jakékoli GPS funkce musíte pracovat venku, kde má tablet jasný výhled na oblohu a může komunikovat se satelity. GPS funkce není dostupná uvnitř budov a spolehlivost GPS se může lišit v závislosti na podmínkách prostředí.
Pokud je GPS vypnuto nebo není k dispozici, tablet stále nabízí alternativní způsoby, jak vám pomoci se zorientovat a natočit nástroj na požadované místo, které jsou níže vysvětleny.
Jak vám GPS může pomoci v pracovním postupu
GPS může hrát klíčovou roli při zajištění toho, že dalekohled dokáže najít vaši polohu, když se pohybujete po staveništi s tabletem.
Zapněte GPS v Nastavení

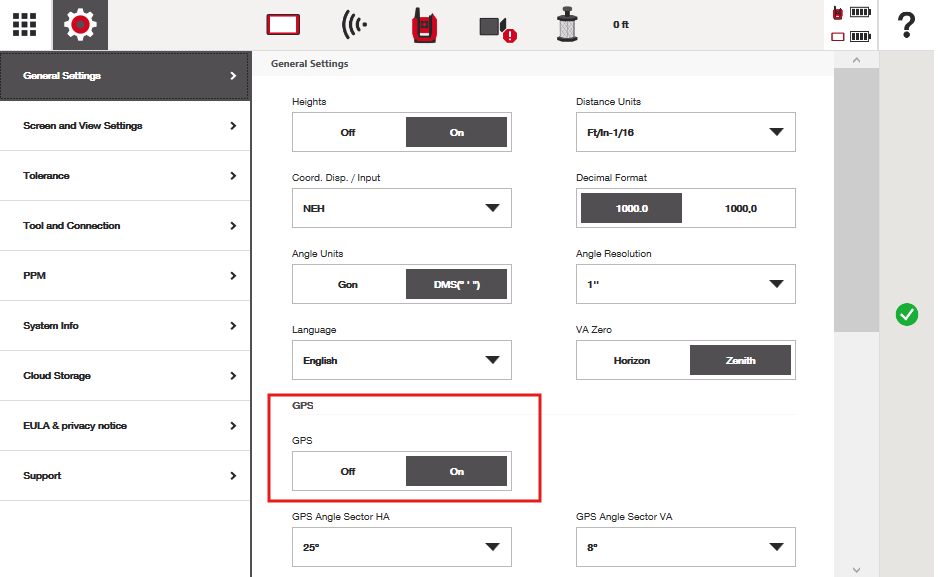

Chcete-li zapnout GPS na tabletu, přejděte do Nastavení>Obecná nastavení>GPS a zapněte jej. Nemusíte upravovat „GPS úhlový sektor“, pokud si nejste jisti. Výchozí úhlové sektory jsou přednastaveny jako nejlepší úhlové vyhledávací okno pro nalezení vašeho prizma, když se GPS používá k natočení na vaši polohu.
Umístěte svůj nástroj
I když je GPS zapnuto, nebude to mít přínos pro váš pracovní postup, pokud nástroj nezná svou souřadnicovou pozici na vašem staveništi. Musíte dokončit jednu z metod umístění, abyste mohli použít funkci najdi mě pomocí GPS.
Jakmile je nástroj umístěn a nastaven venku, GPS obvykle funguje s přesností na několik desítek metrů a poskytuje metrovou přesnost za dobrých podmínek, což umožňuje nástroji natočit se směrem k vaší poloze a hledat vaše prisma.
Poznámka: Po dokončení umístění musí být nástroj krátce připojen k prizmu, aby systém mohl sladit GPS data s projekčním souřadnicovým systémem.
Zde jsou obecné kroky, jak zajistit, aby GPS mohl být přínosem pro váš pracovní postup poté, co jej zapnete v nastavení:
- Satelity identifikují GNSS pozici tabletu
- Poté je rozpoznána místní souřadnicová poloha tabletu, která byla stanovena během umístění a počátečního sledování prizmu
- Systém pak vypočítá transformační matici, která spojuje GNSS pozici a místní souřadnicovou pozici tabletu
- Tlačítko „Najdi mě“ (
) se pak ve vašem pracovním postupu aktivuje, což pomůže nástroji natočit se na polohu vašeho tabletu a začít hledat vaše prisma

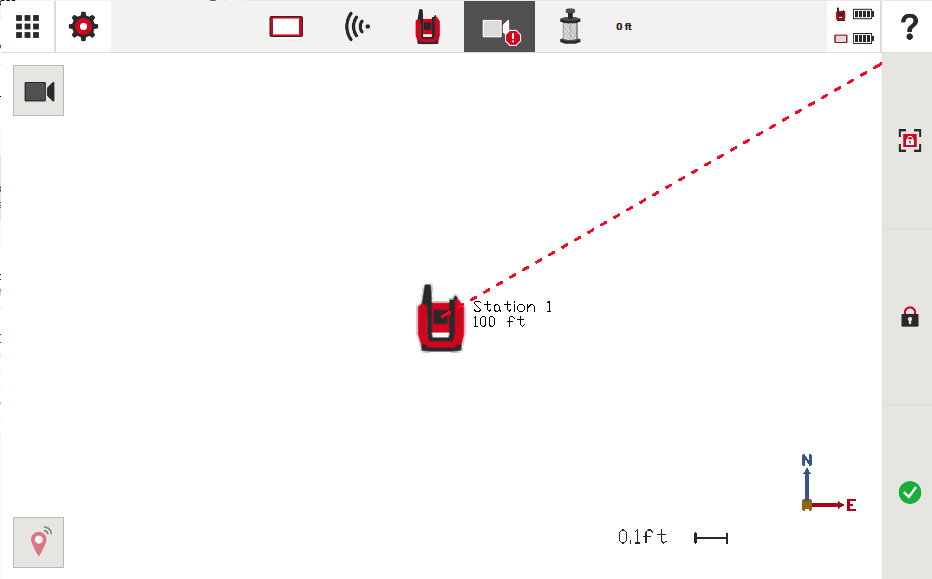

Tlačítko „najdi mě“ najdete jednoduše tak, že stisknete ikonu fotoaparátu v horní části obrazovky tabletu (), poté stisknete ikonu mapy, která se zobrazí (
). Všimnete si, že ukazatel směru pohledu nástroje se zbarvil do zelené a tlačítko najdi mě bude v dolním rohu (

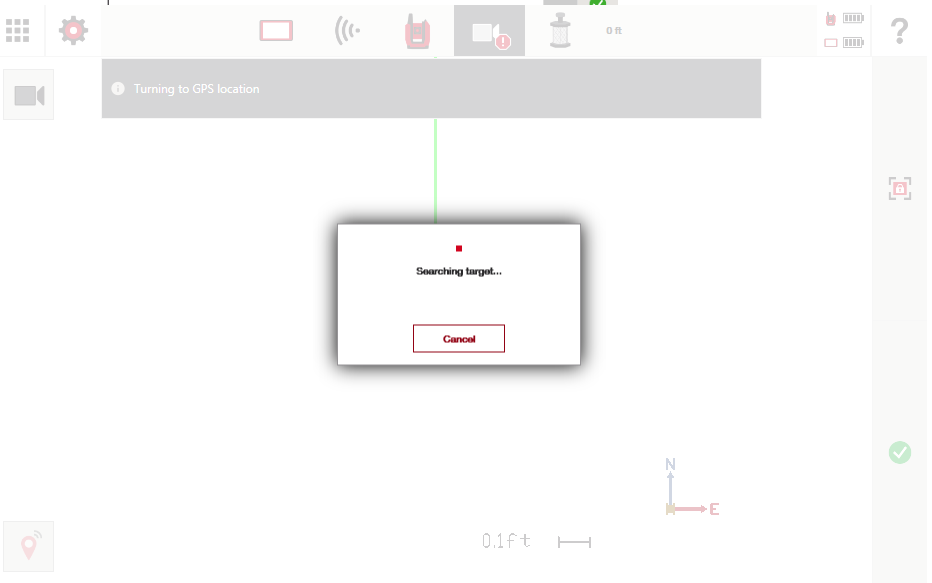

). Po stisknutí se nástroj pokusí natočit a hledat váš cíl:
Možná omezení GPS
- Není použitelný uvnitř (musí být viditelnost na oblohu)
- Přesnost se může lišit v závislosti na podmínkách prostředí a síle signálu
- Zpoždění pro vytvoření transformační matice (kdy může být použito tlačítko „najdi mě“) může trvat od sekund až po minuty
- Někdy může být příliš nepřesný na okamžité nalezení prizmu
- Nástroj se natočí směrem k odhadované GPS poloze tabletu. Pokud prisma není blízko tabletu, spojení s prizmatem nemusí být dokončeno.
Použití funkce mapy bez GPS
I když je GPS vypnuto nebo není k dispozici, stále můžete použít mapu k natočení nástroje na jakoukoli polohu na vašem plánu. Pokud je nástroj správně umístěn, můžete postupovat podle těchto kroků, jak natočit nástroj na vaši polohu bez pomoci GPS nebo Najdi mě:
