Rozmístění bodů na rovných plochách pomocí laseru

Ukázka rozmístění pomocí laseru

Při rozmísťování bodů na rovném povrchu, jako je podlaha nebo deska, lze místo prizmatu použít laser. Tato metoda je rychlá, pohodlná a efektivní pro mnoho úkolů rozmístění.

Předpoklady a důležité nastavení

Vypnutí výšek

Před zahájením musí být ve nastavení vypnuty výšky.

Pokud jsou výšky povoleny, totální stanice se pokusí navést vás na výškovou hodnotu bodu
To může způsobit, že nástroj bude ukazovat nad nebo pod povrch, zejména pokud mají body výšková data

Pro rozmístění na rovném povrchu zajišťuje vypnutí výšek, že laser je veden přímo na fyzický povrch.

Totální stanice musí být ustavena

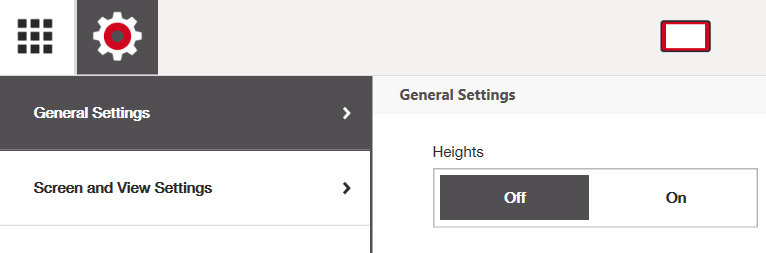

Výšky vypnuty v Obecných nastaveních pro umožnění rozmístění laserem na rovném povrchu

Správné umístění PLT

Umístěte PLT výše nad zem, kdykoli je to možné (zejména při použití laseru k rozmístění bodů na zemi).

Vyšší umístění snižuje rozptyl laseru na povrchu pod ním
Čím dál laser cestuje, tím širší a méně ostrý laserový bod je
Vyšší umístění zlepšuje viditelnost a přesnost při označování bodů na zemi

Jak používat rozmístění pomocí laseru

Vypněte výšky v nastavení
Otevřete aplikaci Zobrazit CAD
Vyberte Laser jako měřicí metodu
Otevřete aplikaci pro rozmístění
Vyberte první bod, který chcete rozmístit

Poté budete vyzváni k:

„Otočte laser na referenční povrch a změřte“

Otočte laser směrem k povrchu, kde budou body rozmístěny
Stiskněte Měřit

Tento krok definuje referenční povrch pro rozmístění laserem.

Poté:

Totální stanice automaticky přesune laser na vybraný rozmístěný bod
Klepnutí na jakýkoli jiný bod v kresbě způsobí, že laser se automaticky přesune i na tento bod

Pokud při rozmístění dojde k mírným odchylkám ve výšce povrchu, totální stanice upraví výškový rozdíl a najde správnou horizontální polohu bodu. Kdykoli jsou výškové odchylky příliš velké na výpočet polohy bodu, nástroj vás vyzve k opětovnému změření referenčního povrchu.

Změna povrchu rozmístění

Pokud potřebujete změnit povrch, například přechodem z:

Podlahy na strop
Jedné úrovně desky na druhou

Musíte:

Kliknout na šipku „Zpět“ v pravém horním rohu
Vybrat aplikaci pro rozmístění

Poté budete znovu vyzváni, abyste otočili laser na referenční povrch a změřili, což vám umožní znovu definovat referenční povrch.

Jak přesně rozmístit body pomocí laseru

Jak se vzdálenost od totální stanice zvětšuje, laserový bod se stává větším a méně zaostřeným.
Pro přesné určení středu laseru použijte následující metodu.

Laser blízko totální stanice (vlevo) versus daleko od totální stanice (vpravo), zvětšený rozptyl s rostoucí vzdáleností

Doporučená technika

Vezměte pevný předmět s rovným, neodrazivým povrchem, například:
- kus kartonu
- kartu
- zadní stranu prizmatického desku (například zadní stranu POA 26)
- pravítko
Držte předmět směrem k totální stanici tak, aby laser byl jasně viditelný
Pomalu pohybujte předmětem od totální stanice pryč
Sledujte živou měřenou hodnotu v HCL
Když čtení ukáže 0,000 m, jste na přesné pozici rozmístění

Laser promítnutý na povrch kartonu pro jasné určení středu laserového bodu

Přesný bod rozmístění, kde se střed laseru přenáší z kartonového referenčního povrchu na zem a software ukazuje odchylku 0 mm

To znamená, že střed laseru je zarovnán s cílovým bodem.

Označte bod na povrchu
Pokračujte k dalšímu bodu

Nejlepší postupy a omezení

Rozmístění laserem je nejvhodnější pro rovné, přístupné povrchy
Nedoporučuje se pro:
- Rozmístění kritické na výšku (kde je výška bodu klíčová)
- Šikmé povrchy
- Přesné rozmístění na dlouhé vzdálenosti
Před zahájením vždy zkontrolujte, že jsou výšky vypnuté
Používejte neodrazivé materiály, aby nedocházelo k falešným měřením

Běžné případy použití

Rozmístění laserem je zvláště užitečné pro:

Rozmístění lišt pro sádrokarton
Průchody podlahou
Kotvy nebo pouzdra upevněná na podlaze
Rozmístění na betonových deskách
Rozmístění vnitřních příček
Označení referenčních bodů před podrobným rozmístěním prizmat
