Hvad er kontrolpunkter?

Definition af kontrolpunkter

Kontrolpunkter er specifikke steder på en byggeplads, der bruges til målinger, som regel opsat af en landmåler. Præcise kontrolpunkter sikrer nøjagtigt opmålingsarbejde.

Hvordan ser kontrolpunkter ud på en CAD-fil?

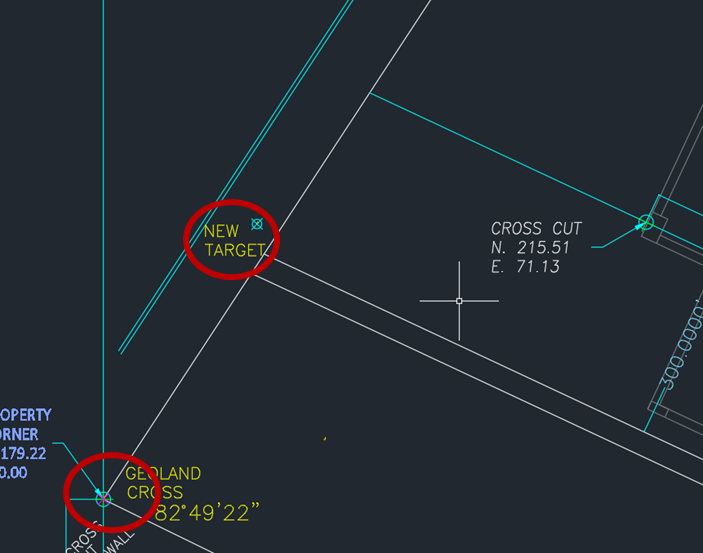

CAD-filer har ofte et meget tydeligt ikon, der angiver placeringen af de forskellige kontrolpunkter, som bør være på byggepladsen. De ligner som regel et meget tydeligt "X" eller noget lignende, med tekst der præciserer, hvad ikonet repræsenterer. Tegneren bør kunne forklare, hvordan kontrolpunkterne er mærket.

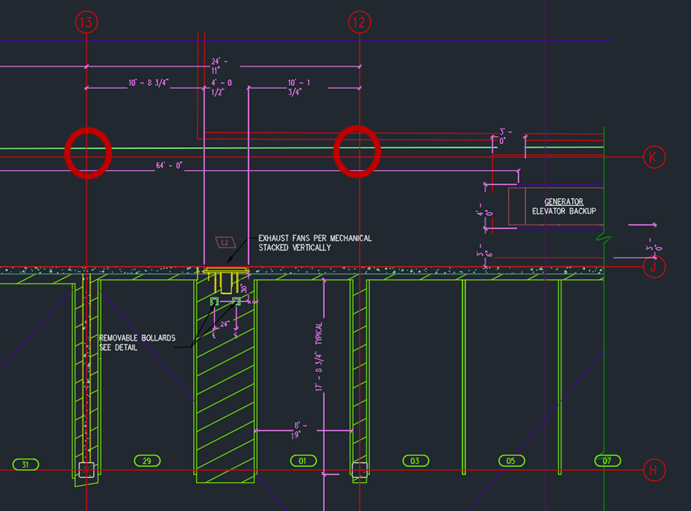

Kontrolpunkter kan også være repræsenteret ved krydsningspunkterne for gitterlinjer på en byggeplads. De fleste byggepladser har en slags gitter-system, lagt ud af landmåleren. Klart markerede krydsninger af disse gitterlinjer kan typisk give en åbenlys placering af et kontrolpunkt.

Hvordan ser kontrolpunkter ud på byggepladsen?

Selvom en CAD-fil synes at have klare kontrolpunkter spredt ud over den digitale version af en bygnings layout, er det vigtigt at finde de helt samme kontrolpunkter i marken. Nedenfor er nogle billeder af, hvordan kontrolpunkter kan se ud.

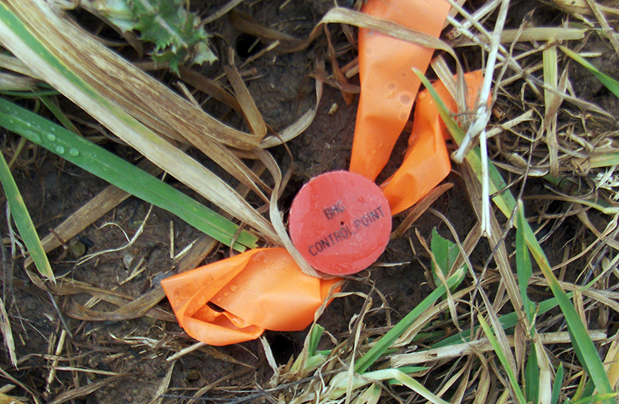

Nedgravede kontrolpunkter:

Landmålersøm:

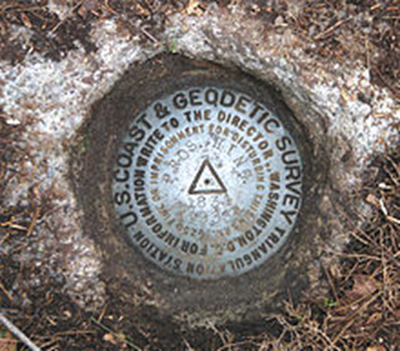

Geodætiske landmålingspunkter:

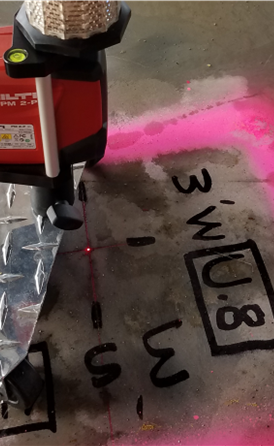

Krydsninger af gitterlinjer for offset:

Monterede prismer:

Monterede reflekterende mål:

Bekræft nøjagtighed før opmåling:

Hvis der er bekymring om nøjagtigheden af byggepladsens kontrol, er det typisk første skridt at arbejde sammen med hovedentreprenører og landmålere for at finde en løsning på problemet. Hvis kontrollen er forkert, vil opmålingen også være forkert.

Heldigvis er der mange funktioner i Hilti Construction Layout-softwaren, som kan bruges til at inspicere målinger og nøjagtighed af kontrolpunkter for at hjælpe slutbrugeren med at foretage så meget nøjagtighedsverifikation som muligt og dermed støtte dialogen med andre teammedlemmer.
