Hvordan importerer og eksporterer jeg tegninger til brug med HCL?

Demo: Sådan importerer du tegninger

Demo: Sådan eksporterer du tegninger

Hvilke filtyper kan bruges til digitale tegninger i HCL?

HCL-tabletten accepterer i øjeblikket .dwg, .dxf og .ifc-filer til tegninger, der kan importeres til tabletten.

Det betyder, at både 2D- og 3D-modeller kan uploades til tabletten. Det er vigtigt at bemærke, at tabletsoftwaren også indeholder tegneværktøjer, som du kan bruge til at tegne CAD-elementer med. Disse kan senere eksporteres som en del af tegningen, hvis det er nødvendigt (se nedenfor).

Fungerer softwaren også med PDF-filer?

Nej, PDF-filer kan ikke importeres, og de kan heller ikke konverteres i HCL. Hvis du arbejder med PDF-filer, anbefales det, at du anmoder om den originale CAD-version, som PDF-filen blev eksporteret fra. Hvis det ikke er muligt, skal du bruge CAD-software og en ekspert til at konvertere PDF-filen tilbage til en af ovenstående filtyper, så den kan bruges på tabletten (dette er typisk kun muligt, når PDF-filen er vektoriseret). Vær dog meget omhyggelig med at sikre, at skaleringen er korrekt.

Hvis du er bekymret over nogle af dine digitale filer, er det en god idé at tale med den tegnestue, du er tilknyttet, som et første skridt.

Sådan importerer du tegninger

Trin 1 – Åbn et projekt

Start med at åbne menuen Projekt – du skal først oprette eller åbne et projekt, som du vil importere en tegning til.

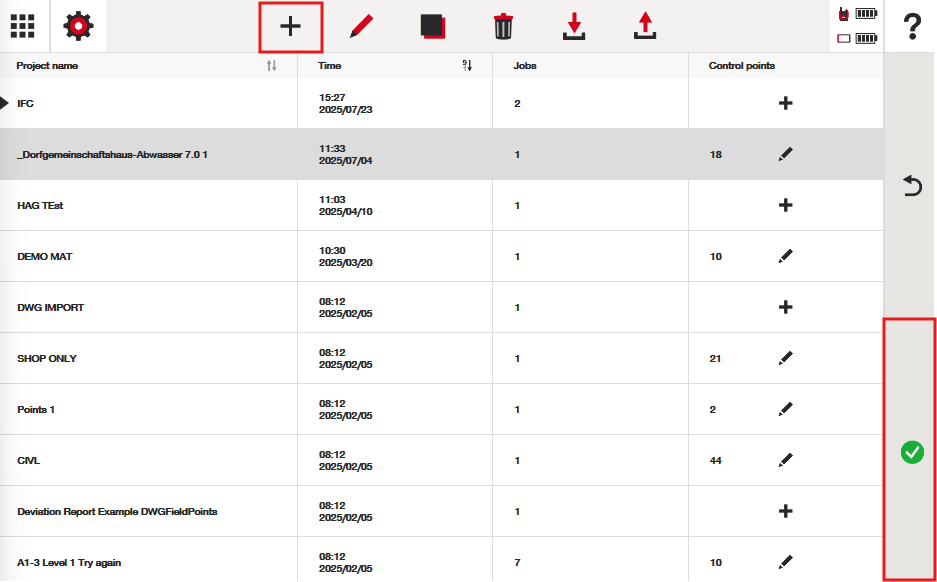

Tryk på ikonet "plus" øverst på skærmen for at oprette et nyt projekt, eller åbn et projekt ved at trykke på det grønne flueben for derefter at gå videre til skærmen "jobs", hvor en tegning kan importeres:

Trin 2 – Tryk på importknappen for det korrekte job

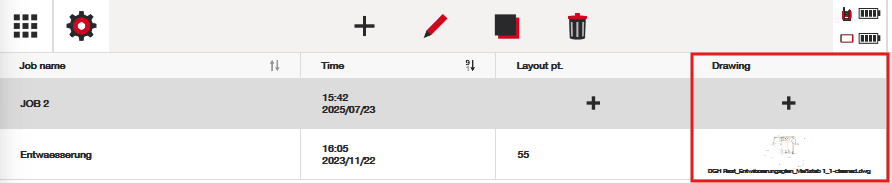

Tryk enten på ikonet "+" i tegningskolonnen for at tilføje en ny tegning eller på miniatureikonet for en eksisterende tegning for at erstatte en tegning, der allerede findes:

Trin 3 – Importér tegningen

Angiv i pop op-vinduet, at du vil importere en tegning:

Trin 4 – Vælg tegningen og de korrekte enheder

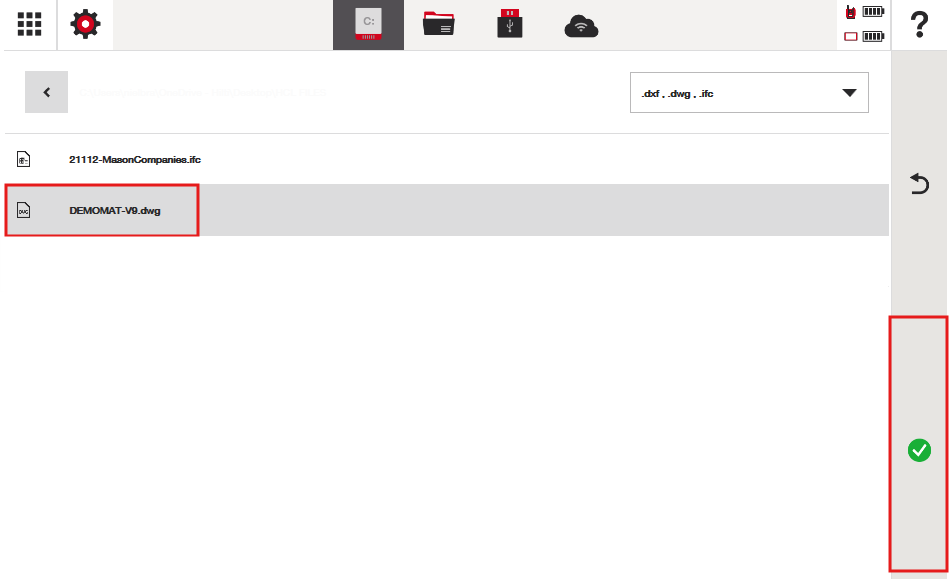

Find tegningen i din filsti, og tryk på det grønne flueben:

Vælg de korrekte enheder, og tryk på det grønne flueben:

Forståelse af "Enheder:"

CAD- eller digitale tegninger består af linjer, buer, cirkler osv. Naturligvis har hvert af disse elementer bestemte længder eller geometriske oplysninger knyttet til sig. En bestemt linje kan for eksempel være 10 "enheder" lang, og en cirkel kan have en radius på 3 "enheder" osv. Tekniske tegnere definerer, hvilke "enheder" de vil arbejde med, i indstillingerne i deres designsoftware.

Nogle eksempler:

• Til anlægstegninger bruges ofte METER (i USA bruges ofte decimalfod)
• Til arkitekttegninger bruges ofte MILLIMETER (i USA bruges ofte TOMMER)

Hvis du er usikker på, hvilken enhed der blev brugt til din tegning, er det en god idé at spørge den tekniske tegner eller den part, der leverede tegningerne. Husk dog, at du også kan prøve dig frem ved at importere tegningen og kontrollere målene ved hjælp af HCL's måleprogrammer til CAD for at bekræfte, at afstandene aflæses korrekt. Hvis målene ikke er skaleret korrekt (for store eller for små), skal du blot importere tegningen igen med en anden type enhed.

Det er altid god praksis at samarbejde med designteamet for at bekræfte, at tegningerne er importeret korrekt.

Trin 5 – Kontrollér, at importen er korrekt

Flere værktøjer i HCL-softwaren giver dig mulighed for at kontrollere tegningens skalering:

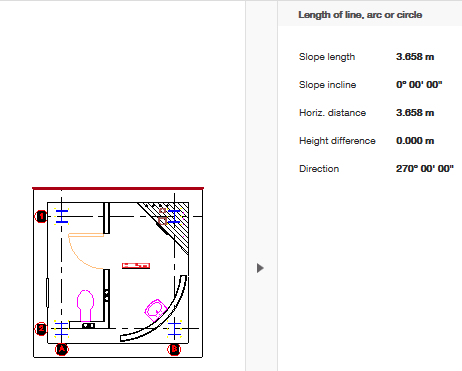

Ved hjælp af disse værktøjer kan du se oplysninger om din CAD-tegning og kontrollere, om linjerne aflæses korrekt:

Du kan også kontrollere, at tegningen ligger inden for placeringerne af de punktdata, du har importeret. Hvis punkterne ikke ser ud til at ligge på de korrekte placeringer, skyldes det sandsynligvis et problem med enhederne – enten i tegningen eller i punkterne. Du bliver nødt til at undersøge det:

Brug af skalaen på skærmen

Du kan også altid zoome ind og ud på tegningen og se på skalaen nederst på skærmen for at kontrollere, om den svarer til tegningens generelle skala. Det bør være tydeligt, hvis skalaen ikke er proportional:

Fejlfinding, når der ikke vises nogen tegning

Nogle gange kan det efter import af en tegning se ud, som om du har importeret en tom skærm – der ser ikke ud til at blive vist noget, når CAD-filen åbnes. Der er fire hovedårsager til, at dette kan ske, og de kan undersøges:

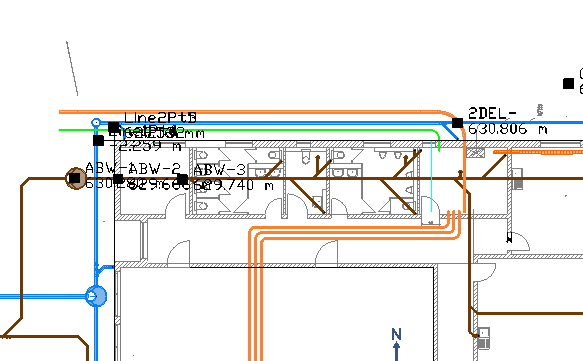

1. CAD-filen indeholder elementer, der ligger ekstremt langt fra hinanden: Når en CAD-fil importeres, vises den første gang på skærmen med zoomet ud til tegningens fulde udstrækning. Hvis CAD-filen af en eller anden grund indeholder objekter, der ligger ekstremt langt fra hinanden (endda tusindvis af meter), vil den se næsten tom ud, når der er zoomet helt ud. Bed den tekniske tegner om at kontrollere filen og sikre, at kun de relevante oplysninger er inkluderet i filen. Det bør hjælpe med at løse problemet.
2. CAD-filen indeholder ikke de forventede elementer: Dette kan ske, fordi den tekniske tegner antog, at de havde leveret en fil med alle relevante objekter, men objekterne faktisk ikke vises. Det hænger ofte sammen med et problem med eksterne referencer i CAD, hvor den digitale software, som tekniske tegnere bruger, får det til at se ud, som om objekterne er en del af en fil, selvom de i virkeligheden kun er midlertidigt synlige. Igen bør det være en god start på fejlfindingen at kontakte den tekniske tegner.
3. CAD-filen (eller punktfilen) importeres med de forkerte enheder: Hvis en CAD-tegning importeres til et job, der har punkter, som er skaleret anderledes end CAD-filen, kan CAD-tegningen blive så lille i forhold til punkterne, at den næsten er usynlig (eller omvendt). Dette skyldes ganske enkelt et problem med enhederne – enten blev punkterne importeret med forkerte enheder, eller også blev CAD-filen det. Kontrollér CAD-filens enheder, og undersøg eventuelt, om punkterne også blev importeret korrekt. Det bør løse problemer med skalering og justering.
4. CAD-filen stemmer ikke overens med punktfilens koordinatsystem: Nogle gange importeres en CAD-fil til et job, der allerede indeholder punkter. Hvis disse punkter er i et andet koordinatsystem end CAD-filen, kan punkterne se ud til at ligge meget langt fra CAD-filen, hvilket får CAD-filen til at se ekstremt lille ud. Hvis det er det problem, du oplever, kan det skyldes, at koordinatsystemerne for punkterne og CAD-filen ikke er justeret i forhold til hinanden. Hvis du forklarer problemet til den tekniske tegner og den part, der er ansvarlig for at levere punktdata, bør det være en god start på fejlfindingen.

Du kan også få følgende fejl, som kan forhindre dig i at importere en tegning "Nogle højdeværdier ligger uden for det understøttede område. Tegningen kan ikke importeres." Hvis dette vises på skærmen, skyldes det, at CAD-elementerne i CAD-filen har ekstremt store højdeforskelle i forhold til hinanden (ud over en rimelig afstand for et byggeprojekt). Det anbefales at undersøge, om din designer kan kontrollere elementerne i tegningen og fjerne eller rette objekterne med de ekstreme højder.

Hvad skal du gøre, hvis tegningen ikke importeres eller fungerer?

Det kan være, at tegningsfilen er alt for kompleks til, at BIM-motoren kan læse den. HCL bruger en BIM-motor til at læse CAD- og IFC-filer, men er ikke selv et tegneprogram. Det er bedste praksis altid at bede den tekniske tegner om at forenkle dine tegninger og reducere dem til det, der er nødvendigt for opmålingen. Det vil sandsynligvis forbedre den samlede opmålingsoplevelse. Det afgørende er kompleksitet og formål. Til opmåling på byggepladsen fungerer forenklede modeller bedst.

Der findes ingen begrænsninger for filstørrelsen – en fil på 2 MB kan yde dårligere end en fil på 150 MB og omvendt. Prøv at uploade tegningen, og hvis du støder på problemer, såsom at filen ikke indlæses eller er vanskelig at navigere i, skal du samarbejde med din tekniske tegner om at se, om den kan forenkles, f.eks. ved at flade nogle elementer ud, fjerne dekorative elementer eller unødvendige 3D-objekter, fjerne baggrunde fra opmålinger, justere flere fag, der ligger oven på hinanden osv.

Yderligere oplysninger om tegninger, og hvad der kan påvirke ydeevnen:

Jo flere "enheder" du har i tegningen, desto større er sandsynligheden for, at tegningen får problemer – ét lille dekorativt skraveret element, der er eksploderet, kan blive til tusindvis af små linjesegmenter. Det samme sker, når blokindsættelser eksploderes. Hvis koordinaternes størrelsesorden desuden er meget stor (tegningen strækker sig over hundredtusindvis af meter), eller der er store Z-forskydninger (højdeforskelle), vil tegningen sandsynligvis få problemer. Det belaster GPU'ens dybdebuffere. Endelig kan lag også spille en rolle. Prøv at reducere belastningen ved at deaktivere lag, der ikke er relevante for din opmåling, så tabletten ikke forsøger at indlæse "alt" på én gang.

Sådan eksporterer du tegninger

Trin 1 – Åbn et projekt

Ligesom ved import skal du åbne projektet for at starte eksportprocessen:

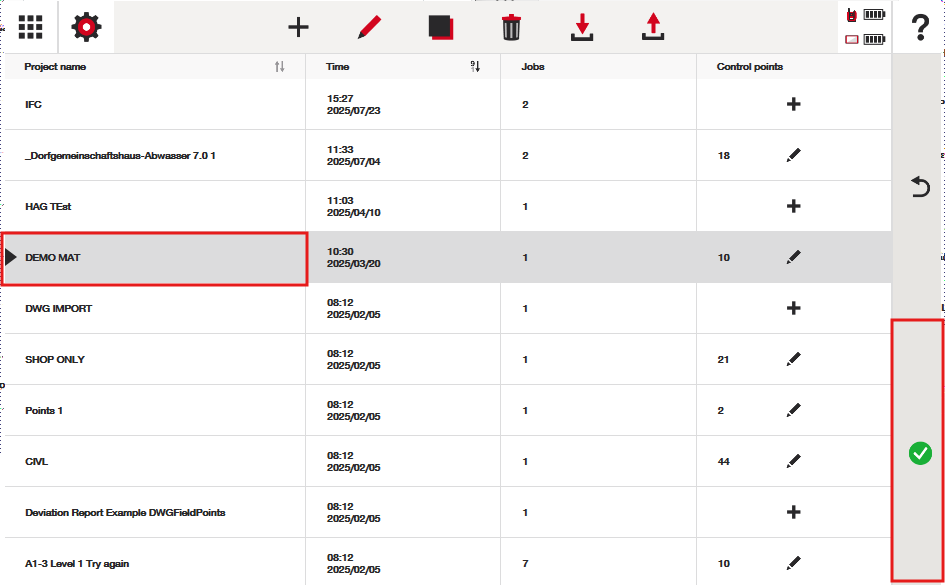

Find projektet på listen, og tryk på det grønne flueben for at åbne menuen "jobs":

Trin 2 – Tryk på eksportknappen for det korrekte job

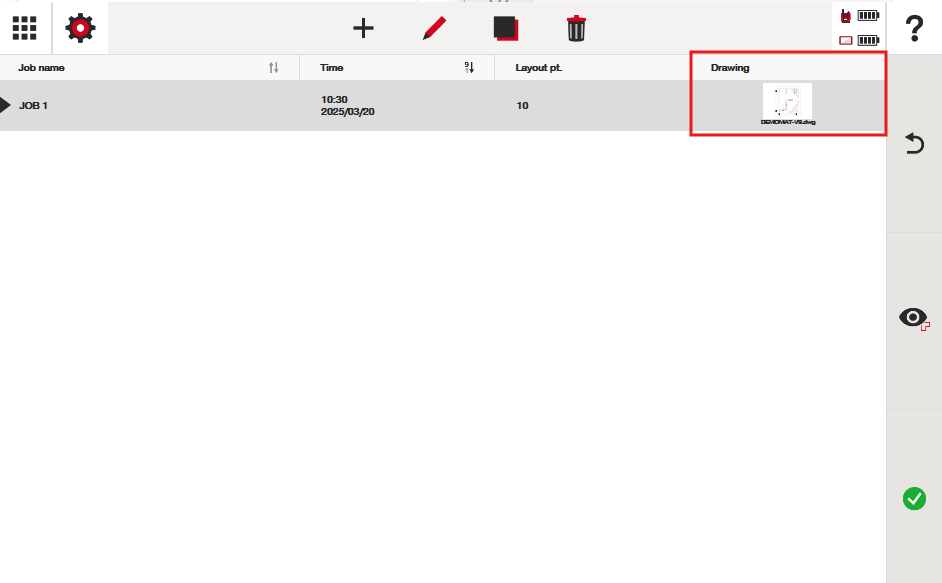

Tryk på miniaturebilledet af tegningen fra det job, du vil eksportere, og tryk på det grønne flueben for at få adgang til indstillingen for eksport af tegningen:

Du kan derefter vælge den filsti, som du vil eksportere tegningen til.

Tips til eksport:

Husk, at softwaren eksporterer alle de CAD-elementer, som den kan se i tegningens "CAD-visning". Hvis der findes et punkt eller linjearbejde på et lag, eksporteres disse data. Hvis lag er slået til eller fra i lagmenuen, vil disse lag også være slået til eller fra, når du åbner CAD-filen i et andet CAD-baseret softwareprogram.

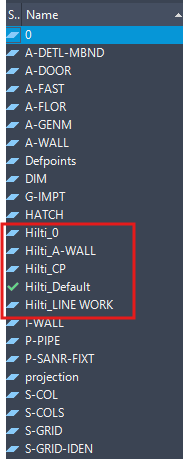

Hvis du har tilføjet linjearbejde eller punkter til projektet, bliver de tilføjet på "Hilti"-lag, som skærmbilledet nedenfor fra AutoCAD-softwaren viser. Det hjælper tekniske tegnere med hurtigt at identificere, hvad der blev tilføjet via HCL-softwaren, og hvad der var i den oprindelige CAD-fil.

Husk, at HCL ikke kan slette eller flytte CAD-elementer, der stammer fra den oprindelige CAD-fil. HCL kan kun slå lag til og fra. Det giver den tekniske tegner sikkerhed for, at ændringer af det oprindelige digitale design ikke kan foretages, hverken med vilje eller ved et uheld, når det bruges i softwaren.

Det betyder altså, at alt linjearbejde eller alle punkter (stationspunkter, målte punkter, afsatte punkter eller opmålingspunkter) vil være en del af CAD-filen på sit eget Hilti-lag, når filen eksporteres.

Hvilke enheder eksporteres CAD-filen i?

Husk, at CAD-filer har tilknyttede "enheder". Hvis en linje i CAD for eksempel er 3 enheder lang, skal softwaren definere, om det er 3 fod, meter, millimeter osv.

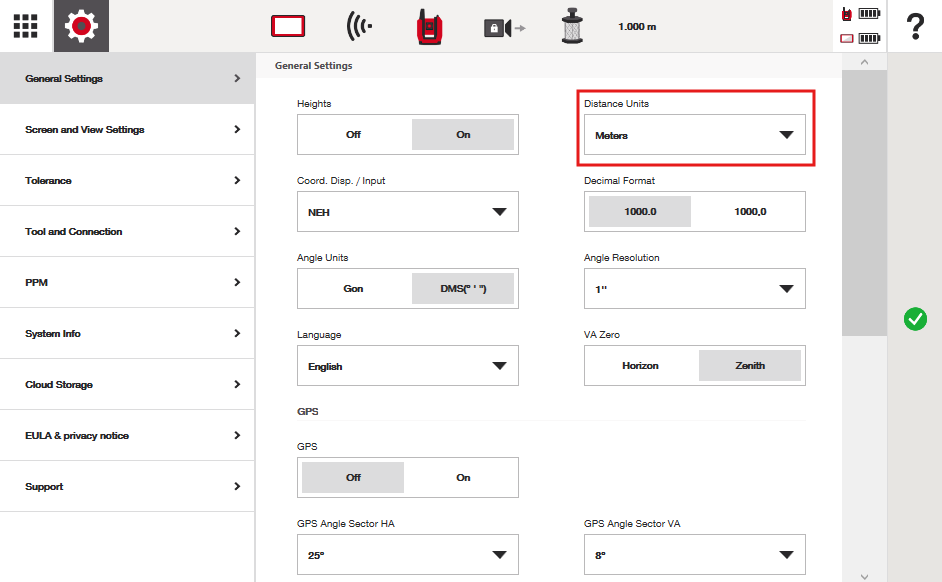

HCL eksporterer CAD-filen i de enheder, der er angivet i indstillingerne. På skærmbilledet nedenfor er mine afstandsenheder indstillet til "meter", så min CAD-fil eksporteres også i meter. Det er noget, du bør koordinere med din tekniske tegner, hvis du vil dele den eksporterede fil med andre.
