Hvad betyder "Absolut højde"-visningsfunktionen under "Indstil referencehøjde?"

Formål med Absolut højde-visningsfunktionen

Denne visningsmulighed gælder kun, hvis du arbejder med højder, og du har brug for at justere, hvordan højde værdier vises efter stationering.

Der er to hovedbrugsscenarier for dette, begge relateret til justering af højde til eller fra havniveauværdier:

1. Kontrolpunkthøjder måles i havniveau, men CAD-elementer og layoutpunkter er i forskellige højder. Du vil gerne justere den visuelle kontrolpunkthøjde, så den er mere relativ til den CAD-fil, du arbejder i.
2. CAD-elementer og layoutpunkter er i havniveau (som i en civil tegning), men kontrolpunkthøjderne er ikke. Du vil gerne justere kontrolpunkthøjderne under din arbejdsgang, så de matcher CAD-højderne.

Bemærk: dette er kun til visuelle formål. De eksporterede punktdata gemmer punkt højder baseret på den faktiske station højde, der er fastlagt under stationeringen. For mere information om stationering med højder, se denne artikel.

Sådan åbner du applikationen

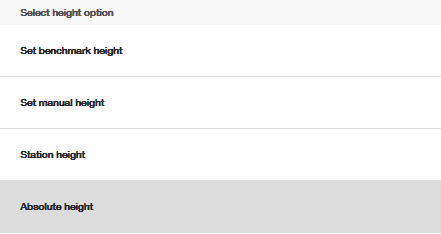

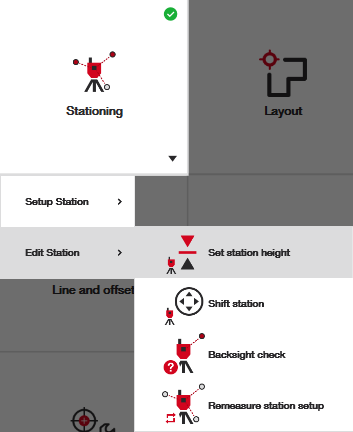

Åbn applikationen ved at navigere til "indstil station højde" og vælg muligheden "absolut højde":

Sådan indstilles korrekte parametre

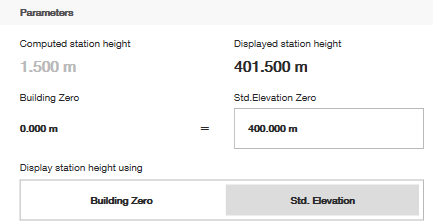

I ovenstående eksempel var min station sat med en station højde på 1,5 m. Jeg har angivet en højdejustering på 400 m for at få den til at vise 401,5 m, hvilket jeg ved er den korrekte offset for at nå havniveau baseret på kontrolpunkterne eller referencehøjden, jeg oprindeligt målte.

Nu – visuelt vil min software guide mig til mine layoutpunkter, som om jeg er i denne nye højde. Layout- og kontrolpunktværdier vil alle justeres visuelt for at vise denne nye højdeværdi i punktlisten og på CAD-filen.

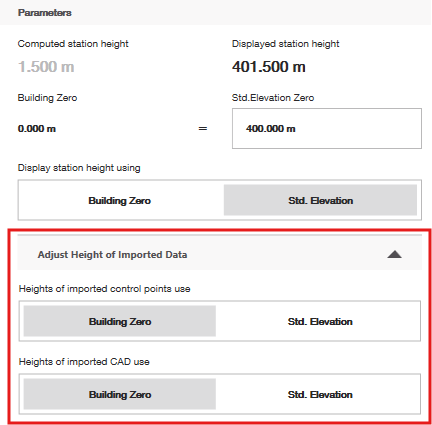

Sådan justeres højden på importerede data

Disse parametre er kun nødvendige at justere, hvis justering af stationens højde i sig selv ikke er tilstrækkeligt til at få de ønskede højde værdier.

Eksempel: Juster kontrol- og CAD-højde

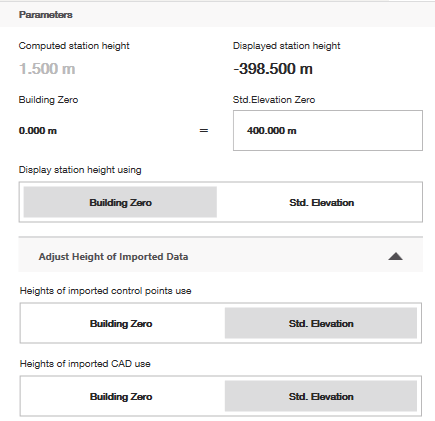

I ovenstående eksempel havde min importerede kontrolpunktfil højder, der ikke var i havniveau. Men jeg ønsker, at kontrolpunkterne visuelt skal være i havniveau under mit arbejde. Derfor har jeg, som eksemplet ovenfor viser, justeret min offset til havniveau til at vise 400 m. Totalstationen, som var stationeret ved "bygning nul," justerer automatisk sin placering baseret på denne nye værdi for at vise sin højde i forhold til offset.

Mine layoutpunkter var også baseret på det samme højde system som kontrolpunkterne, og jeg vil gerne have dem til at justere også. Nu, når jeg laver layout, vil alle mine højde værdier blive vist baseret på denne offset.

Afsluttende forslag:

Denne funktion er kun for bekvemmelighedens skyld. Hvis din arbejdsgang kan håndtere højder uden at justere højde værdierne på denne skærm, så fortsæt med det.
