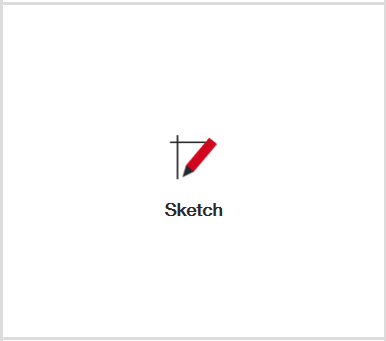

"Sketch" Applikation - Sådan gør du

Applikationen "Sketch" er designet til at lade dig tegne på din CAD-tegning for at opdatere eller oprette enhver linjeføring, som du måtte have brug for som reference.

Trin 1: Vælg et Startpunkt

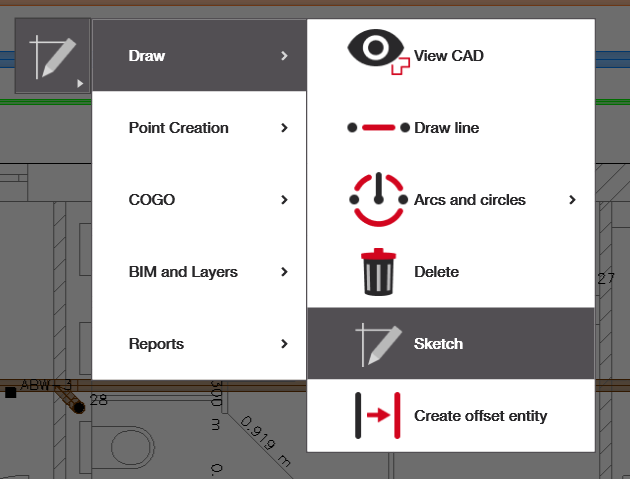

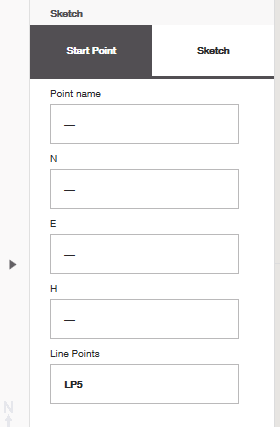

Når du åbner "Sketch," vil du blive bedt om at vælge det "startpunkt", hvorfra du ønsker at begynde arbejdet. Bemærk, at du altid skal have en form for punkt (enten et layoutpunkt, målepunkt eller kontrolpunkt), hvorfra du starter dit skitsearbejde.

Du behøver ikke nødvendigvis en CAD-fil for at begynde at skitsere, men du skal have et punkt inden for dit job for at kunne starte.

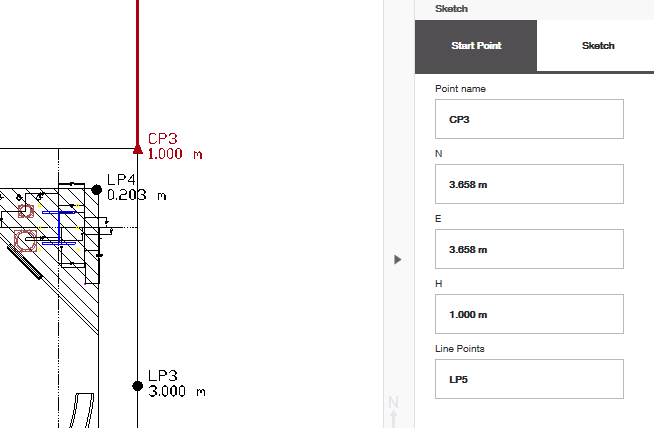

Når du har valgt et punkt, skal du bekræfte, at startpunktets navn og koordinat er korrekt, og at de "linjepunkter", du har til hensigt at oprette, er mærket, som du ønsker, mens du skitserer. I eksemplet nedenfor er mit linjepunkts navn "LP5," og når jeg tegner flere linjer i træk, vil punktnummeret efterfølgende også stige, mens præfikset forbliver det samme.

Trin 2: Begynd at Skitsere

Naviger til fanen "Sketch" og begynd at skitsere.

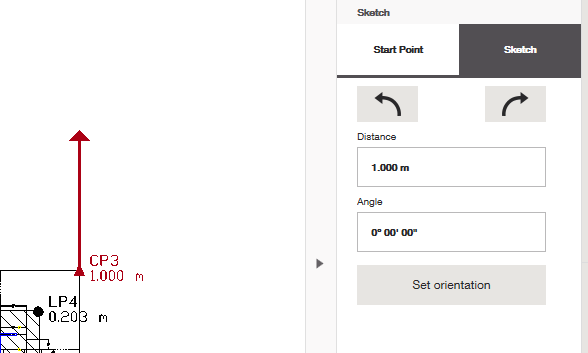

"Distance" er den afstand, du ønsker, at den næste linje skal bevæge sig fra det punkt, du startede fra, og "vinkel" er den vinkel, hvorved du ønsker, at den skal dreje fra det punkt. Bemærk, 0° vil vende direkte opad (plan nord).

Du kan også bruge venstre og højre piletaster til bekvemt at dreje vinklen præcis 45° fra den retning, linjen vender.

"Indstil Orientering" kan bruges, hvis du ønsker at orientere linjen til den præcise vinkel af en eksisterende linje i din CAD-fil eller orienteringen af 2 punkter inden for dit job.

Trin 3: Fortsæt din Skitse

Tryk på det grønne flueben, når du ved, at dit skitserede linjestykke er korrekt. Når det er færdigt, bliver du automatisk bedt om at skitsere en ny linje fra enden af den, du lige har lavet.

Hvis du ønsker at skitsere en linje fra et andet startpunkt i stedet, skal du blot gå tilbage og vælge et nyt startpunkt.
