Linje- og Offset-applikation - Sådan gør du

Linje- og offset-applikationen er en fremragende måde hurtigt at verificere afstande fra punkter til en specifik linje. For eksempel at kontrollere designet af ankerpunkter fra en bestemt gitterlinje eller at verificere den målte placering af specifikke objekter i forhold til en væg.

Linje- og Offset-demo

Sådan måler du afstanden mellem punkter

1. Åbn dit projekt: Start med at åbne et projekt på din tablet.

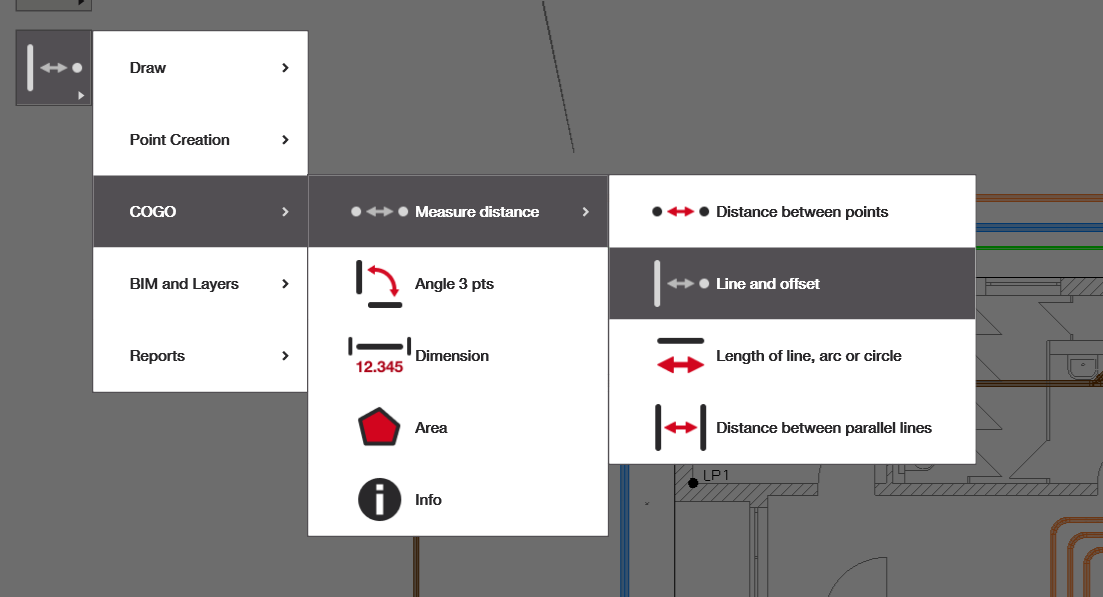

2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.

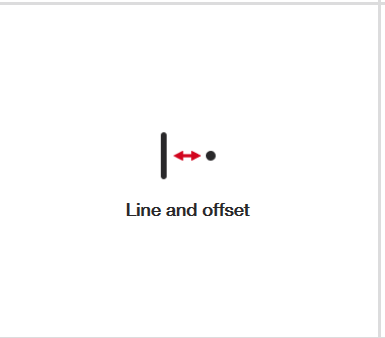

   1. Hvis du ikke har 'Linje og Offset' på startskærmen, vælg tilføj genvej og tilføj applikationen vist nedenfor.
3. Vælg en linje eller en bue, og derefter et punkt: Følg vejledningen for at få dit resultat.

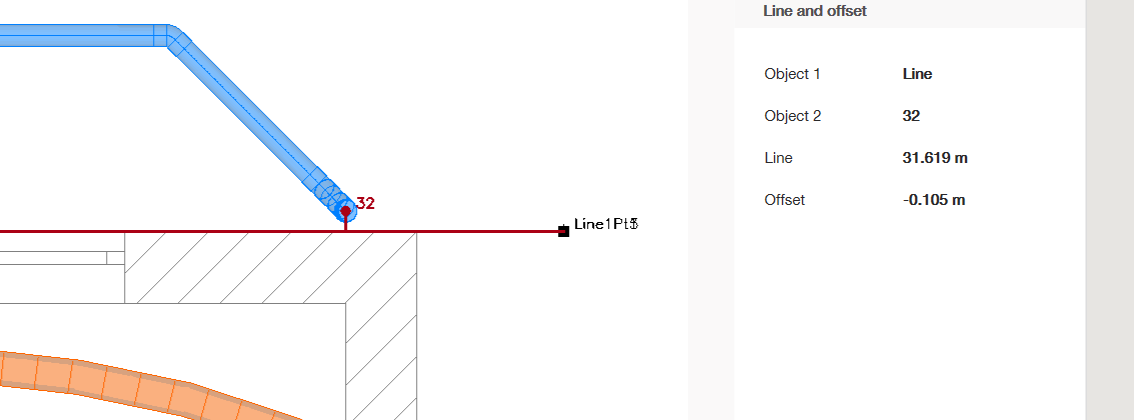

Den linje eller bue, du vælger, bør blive rød, hvorefter du kan vælge punktet. Dette punkt bør også blive rødt, hvorefter resultatet vises i øverste højre hjørne af skærmen.

Forstå outputtet

Den linje eller bue, du valgte, vil være angivet som "Objekt 1", mens punktet vil være "Objekt 2". "Linjen" målingen er afstanden fra starten af linjen til dit valgte punkt. "Offset" er afstanden fra det nærmeste punkt på referencelinjen til det målte punkt.
