Dimension Applikation - Sådan gør du

Har du brug for at tilføje længden af en linje til dit design? Vil du have dimensioner for forskellige linjer vist på filen uden at skulle tage målingerne igen? Denne artikel handler om, hvordan du tilføjer dimensioner og etiketter til din fil.

Sådan tilføjer du dimension etiketter til din fil?

1. Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.

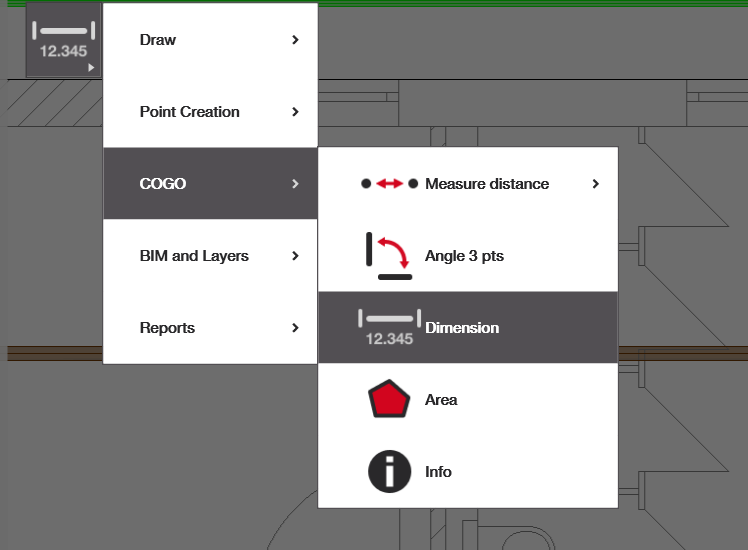

2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.

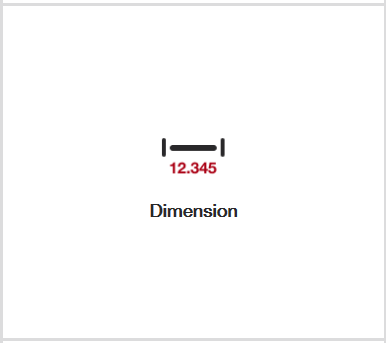

   1. Hvis du ikke har 'Dimensions Applikationen' på startskærmen, vælg tilføj genvej og tilføj applikationen vist nedenfor.
3. Vælg linjer og tilføj etiket: Følg vejledningen for at få dine målinger.

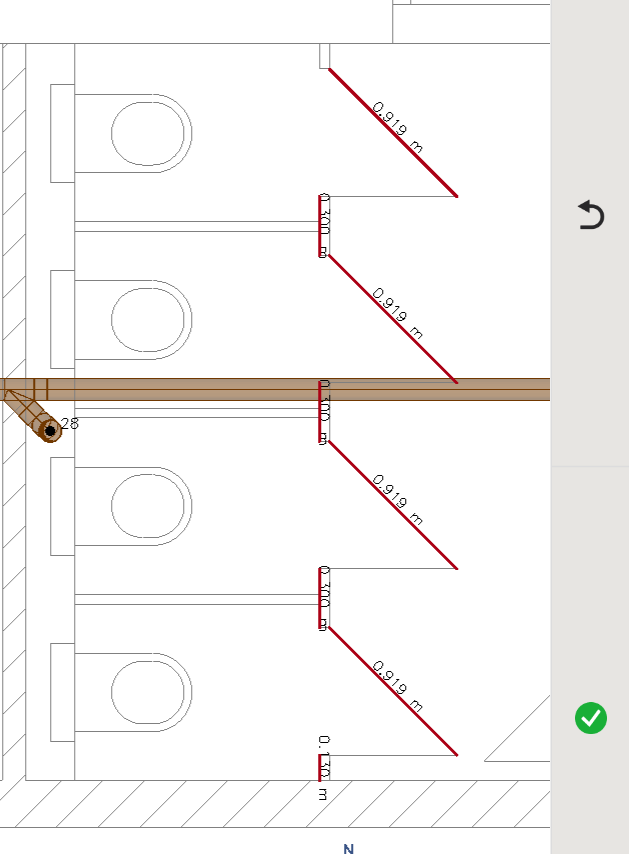

Vælg de linjer, du ønsker at måle og mærke. Disse skal blive røde. For at fravælge en linje, klik på den igen; den skal vende tilbage til sin oprindelige farve. Når du har valgt alle de linjer, du ønsker at tilføje dimension etiketter til, klik på det grønne flueben til højre. Dine dimension etiketter vil vises over eller til højre for dine valgte linjer.

Bemærk: Disse dimension etiketter er kun midlertidige visuelle elementer. De gemmes ikke i CAD-filen. Det betyder, at hvis du eksporterer CAD-filen fra tabletten, vil den dimensionale tekst ikke blive eksporteret som en del af filen. Ligeledes, når du skifter projekter eller opgaver eller lukker HCL-applikationen, vil dimensionerne heller ikke længere blive vist, når projektet åbnes igen.
