Længde af linje, bue eller cirkel applikation - Sådan gør du

Applikationen til længde af linje, bue eller cirkel er der for at give dig information om ethvert af disse objekter, herunder længde, hældning, afstand, højde og retning.

Hvordan får man et objekts længde, afstand og andre målinger?

1. Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.

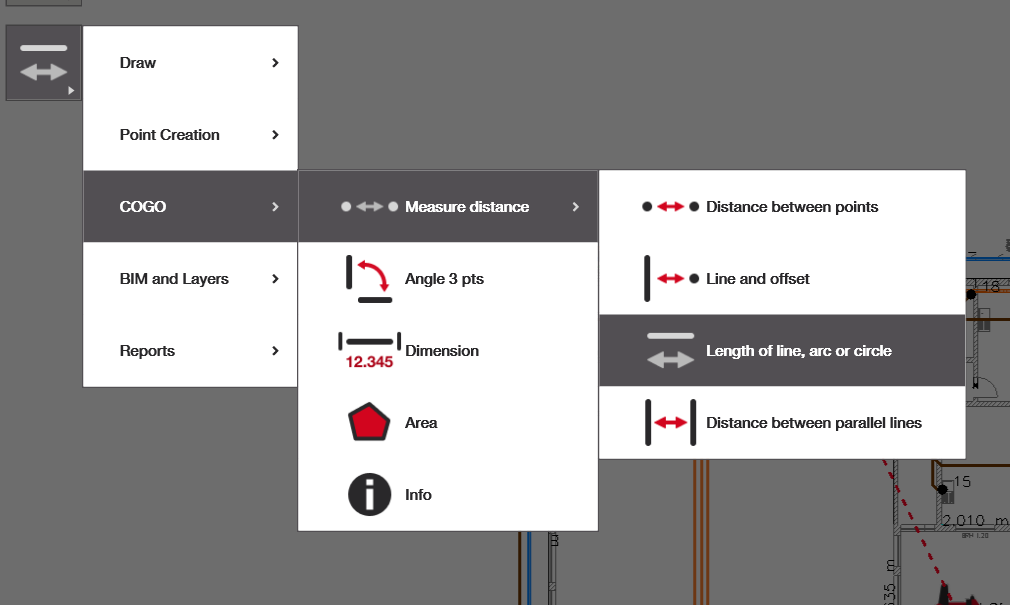

2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.

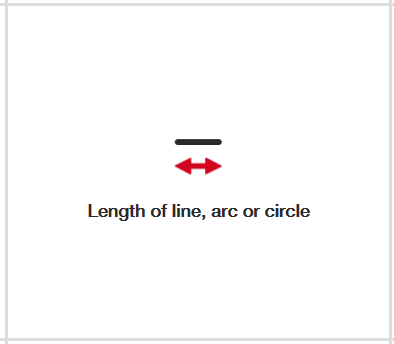

   • Hvis du ikke har denne applikation på startskærmen, vælg tilføj genvej og tilføj applikationen vist nedenfor.
3. Vælg punkter omkring relevant område og mål: Følg anvisningerne for at få dit output.

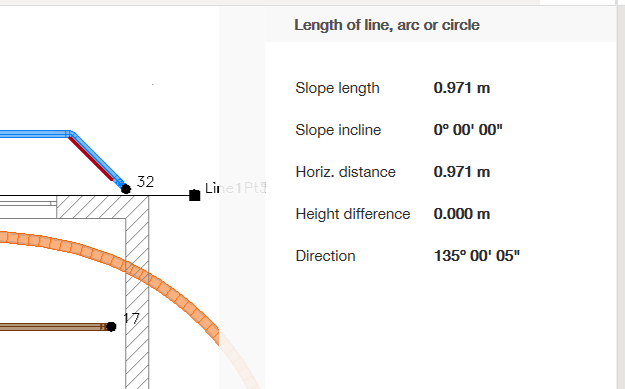

Vælg en hvilken som helst linje, bue eller cirkel. Når den er valgt, skal segmentet blive rødt, og måleoutputtet skal vises til højre. Du kan derefter klikke på forskellige sektioner og få deres respektive målinger på højre side.

Bemærk: Du kan ikke vælge punkter, og du kan kun vælge ét objekt ad gangen. Hvis du ønsker at sammenligne linjelængder, henvises der til Applikationen Dimensioner.

Fortolkning af output

"Hældningslængde" refererer til den samlede længde af linjen inklusive den vertikale forskel, hvis der er en højdeændring mellem punkterne på linjen. "Hældningsvinkel" giver dig derefter graderne af linjens hældning (hvis der er nogen), og "højdeændring" måler den samlede vertikale afstand mellem linjens højeste og laveste punkter. Endelig giver "retning" dig linjens orientering i grader i forhold til CAD-filens egen orientering.

For cirkler vil outputtet indeholde variablerne radius, højdeændring, cirklens omkreds og areal. Arealet af cirklen angives i hektar, og det er meget sandsynligt, at fremtidige versioner også vil vise arealet i kvadratmeter. Derudover henviser "højdeændring" til skrånende eller 3D-cirkler.

For buer vil outputtet indeholde variablerne radius, retning, buelængde, højdeændring. "Retning" betyder vinklen dannet fra startpunktet til slutpunktet af buen. Så for eksempel betyder en bue med en retning på 180° en perfekt halvcirkel. Desuden gælder målingen af højdeændring for skrånende eller 3D-buer.

Fremtidige versioner af softwaren vil gøre det muligt at tegne buer og cirkler i 3D (skrå).
