Se CAD-applikation - Sådan gør du

Se CAD-applikationen er en del af de standard 5 applikationer, der altid vises på startskærmen. Denne applikation giver dig simpelthen mulighed for frit at undersøge din CAD-fil på tabletten, også i 3D, hvis det er nødvendigt.

Se CAD-demo

Hvordan åbner man Se CAD-applikationen?

1. Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.

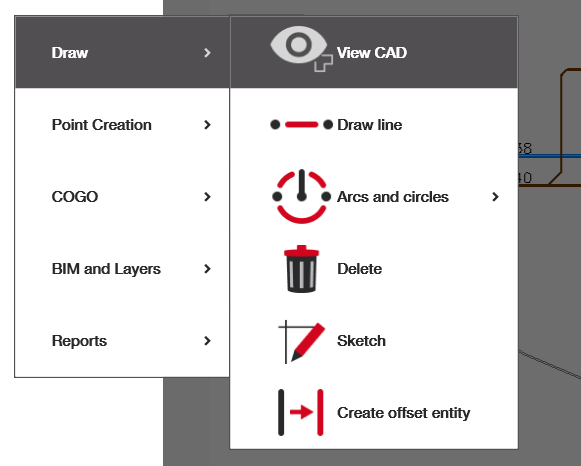

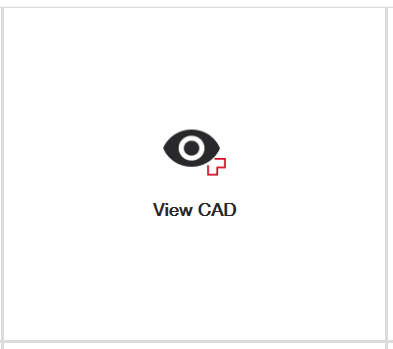

2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.
3. Se og inspicer filen: Se din fil og vælg de forskellige visninger nedenfor, hvis du ønsker det

CAD-visningsindstillinger

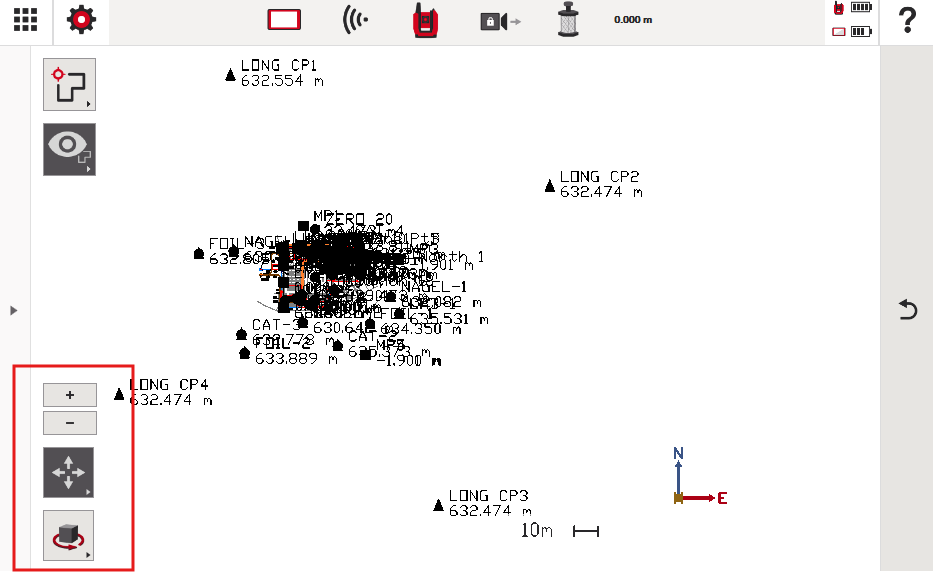

I nederste venstre hjørne kan du finde visningsindstillingerne.

Bemærk, at det første ikon med de fire pile, når det er fremhævet i mørkegråt, simpelthen betyder, at du kan panorere frit rundt i din CAD-fil i enhver 2D- eller 3D-visning, du har etableret. Denne visningstilstand kan være aktiv, selv når du ikke specifikt er i "CAD-visning"-applikationen (for eksempel hvis du tegner linjer eller opretter punkter).

Når dette ikon trykkes på, vises der dog flere visningsmuligheder for din bekvemmelighed, såsom at justere baggrundsvisningsindstillinger, bruge forskellige zoommuligheder og andre. Disse forklares nedenfor.

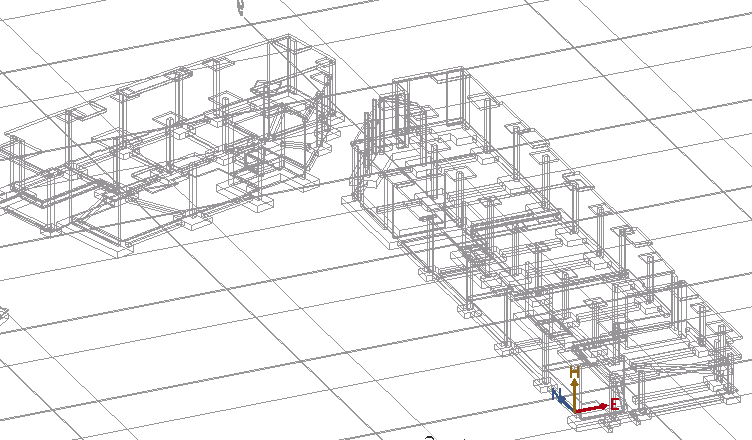

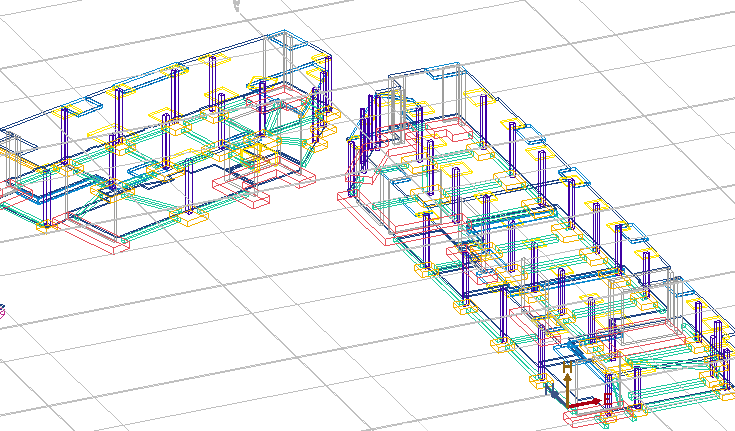

Standard indramningsvisning: Det tomme cirkelikon giver dig mulighed for at se applikationen i en standard lys tilstand med indramning. Dette er standardvisningstilstanden for dine filer.

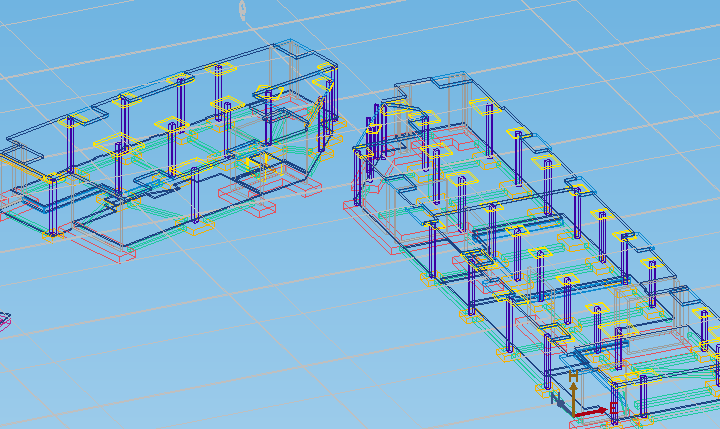

3D indramningsvisning: 3D-cirkelikonet giver dig mulighed for at justere visningen af 3D-filer. (CAD-filer får bare en blå baggrund ved valg af denne mulighed, selv når du arbejder med 2D-filer).

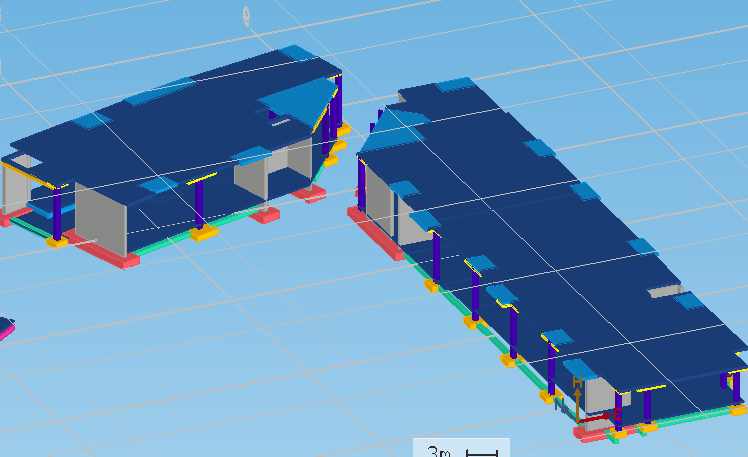

3D udfyldningsvisning: Det sorte cirkelikon giver dig mulighed for at se din fil i en 3D-visning med udfyldt indramning.

Optegning: Ikonet med den sorte kurve med en pil, der peger mod en anden rød kurve, bruges til at udjævne takkede segmenterede linjer i din fil. Du vil sandsynligvis aldrig få brug for at bruge denne mulighed.

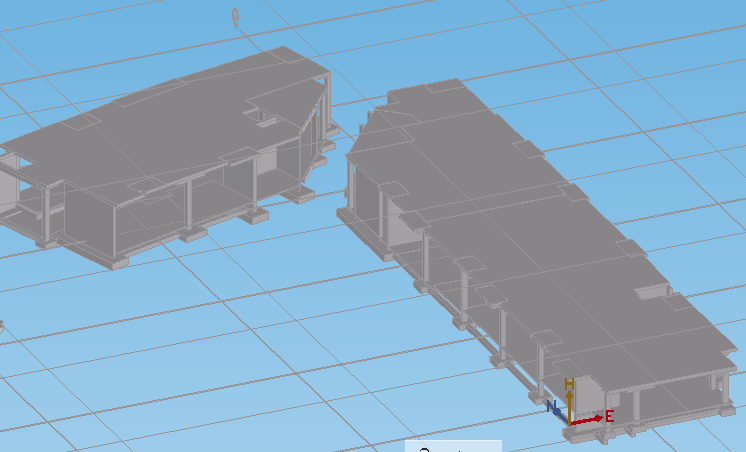

3D skygge: kanden med grå udfyldning-ikonet bruges til at vise dybde ved at skygge og tilføje en gråtoneskala til modellen (fjerner farverne på 3D-elementer). Dette er især nyttigt for enkle tegninger eller rammer uden skygge. Vigtigt: når skyggen først er tilføjet, kan den ikke fjernes, medmindre du skifter til et andet job eller projekt først, før du vender tilbage.

Zoom ud: Den sorte boks med de røde pile i midten giver dig mulighed for hurtigt at zoome ud af filen for at se alt, hvad der er indeholdt i CAD-området af filen - punkter og CAD-elementer. Bemærk - hvis du har elementer i din fil, der er ekstremt langt fra hinanden, kan CAD-visningsområdet synes tomt, når du bruger denne mulighed.

Zoom ind på område: Forstørrelsesglasset med firkanten i baggrunden giver dig mulighed for at vælge et område i din fil og hurtigt zoome ind på det.

Zoom-menu: Forstørrelsesglasset med plus eller minus på hver side giver dig mulighed for at skifte en genvejs-zoom-menu oven på visningsmenuen for hurtigt at zoome ind og ud med plus- eller minusknapperne. For at få disse til at forsvinde skal du blot klikke på ikonet igen.

3D-visningsindstillinger

Under ikonet med de fire pile kan du finde 3D-positioneringsikonet, som ligner en kube med en pil omkring sig. Med dette ikon kan du ændre visningsindstillingerne for din fil for at se koordinaterne fra forskellige 3D-positioner. Når denne mulighed er aktiv, kan du rotere tegningen manuelt efter behov.

Pop op-menuen til højre for dette ikon giver dig mulighed for hurtigt at skifte mellem forskellige visninger (for eksempel fra toppen, fra siderne eller fra bunden).

Hvis du gerne vil gå tilbage til standardvisningen og panoreringsfunktionen, skal du blot vælge top-ned-visningsmuligheden igen, efterfulgt af de 4 pile:
