Opret Centerpunkt-applikation - Sådan gør du

Opret Centerpunkt-applikationen giver dig mulighed for at oprette punkter baseret på tre sammenkoblede linjer. Det er en nyttig metode til punktoprettelse for at skabe et centerpunkt baseret på linjereferencer.

Demonstration af Opret Centerpunkt

Sådan opretter du et centerpunkt

1. Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.
2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.

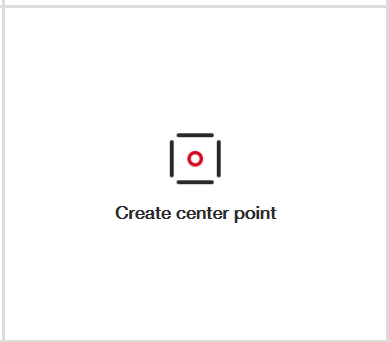

   • Hvis du ikke har 'Opret Centerpunkt-applikationen' på startskærmen, kan du vælge at tilføje genvej og tilføje applikationen vist nedenfor, eller navigere til den via navigationsmenuen.

3. Vælg tre linjer og opret punkt: Vælg tre sammenkoblede linjer og opret dit punkt.







Vælg tre vinkelrette linjer, der forbinder hinanden (ideelt set tre linjer, der er en del af samme rektangel eller kvadrat). Disse skal blive røde, når du vælger dem. Efter at have valgt tre linjer, bør et rødt punkt vises i midten.

Nogle ting at være opmærksom på:

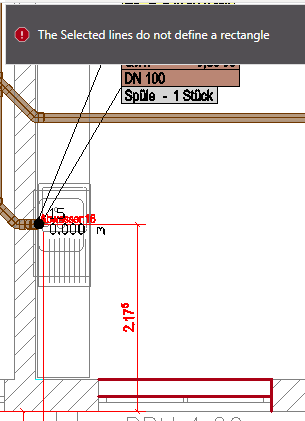

Hvis du får beskeden "De valgte linjer definerer ikke et rektangel", skal du sikre dig, at du i stedet vælger tre linjer fra et rektangel – de linjer, du bruger, skal kunne danne et rektangel eller kvadrat.

Derudover fungerer denne applikation kun ved valg af objekter, der er kategoriseret som "linjer" i CAD. Hvis du forsøger at finde et centerpunkt af et objekt, der ikke er defineret som "linjer" i CAD (for eksempel et 3D-objekt eller et dekorativt objekt), vil denne applikation ikke fungere.

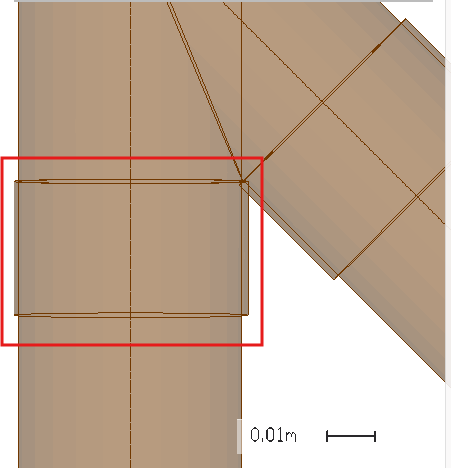

For eksempel kan jeg ikke vælge dette 2D-rørbillede, selvom det ser ud til at danne et kvadrat, da objektets grænser teknisk set ikke er defineret som "linjer".

Definer punkt

Når punktet vises i midten af dine tre linjer, kan du redigere dets navn ved hjælp af menuen på højre side af din skærm. Her kan du også definere punktets type (layout- eller kontrolpunkt). Når du er færdig, vælg det grønne flueben til højre på skærmen, og punktet vil blive tilføjet til din tegning.
