Opret punkter på 3D-entitetsapplikation - Sådan gør du

Applikationen Opret punkter på 3D-entitet gør det hurtigt og effektivt at oprette punkter på 3D-entiteter. Den er nyttig til at oprette et eller flere punkter på hjørnerne af dine overflader.

Demo: Opret punkt på 3D-entitet

Sådan opretter du punkt på 3D-entitet

1. Åbn dit (3D) projekt: Start med at åbne dit projekt på din tablet.

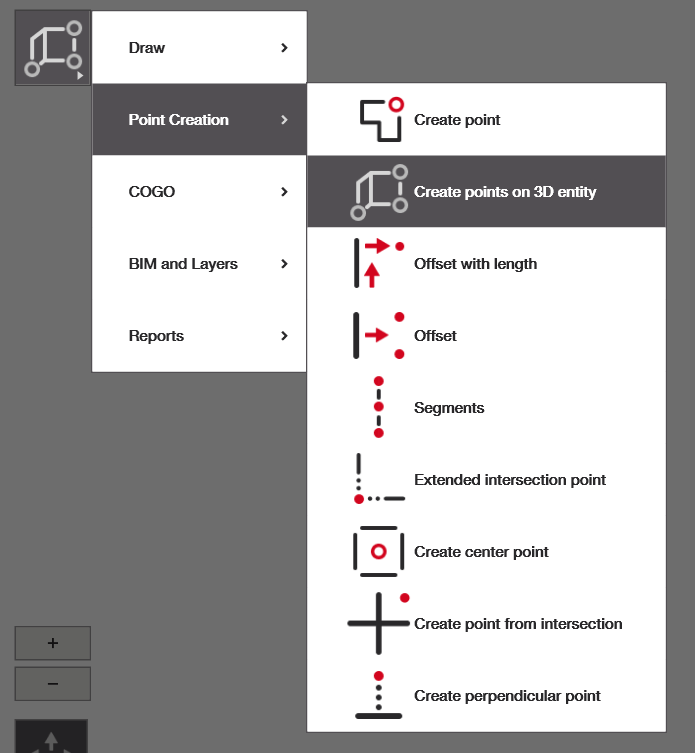

2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.
   • Hvis du ikke har 'Create 3D Point On Entity Application' på startskærmen, kan du vælge at tilføje genvej og tilføje applikationen vist nedenfor, eller navigere til den via navigationsmenuen.
3. Vælg og opret punkt: Vælg den overflade, hvor du vil have dit punkt, hvor du ønsker det (hjørne, hul) og om du vil oprette flere eller et enkelt punkt.

Punktoprettelse

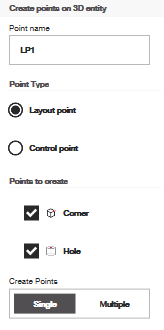

På højre side af din skærm er der en menu, hvor du kan vælge typen af punkt, du opretter (layoutpunkt eller kontrolpunkt), samt placeringen på 3D-entiteten, hvor du ønsker punktet oprettet. Brug denne menu til også at navngive det/de punkter, du opretter.

Muligheden for at oprette "enkelt" eller "flere" punkter spørger blot, om du foretrækker at placere dine punkter individuelt på dit 3D-objekt (klik for klik), eller om du ønsker at oprette punkter automatisk ved alle relevante steder, når du vælger dit foretrukne 3D-objekt.

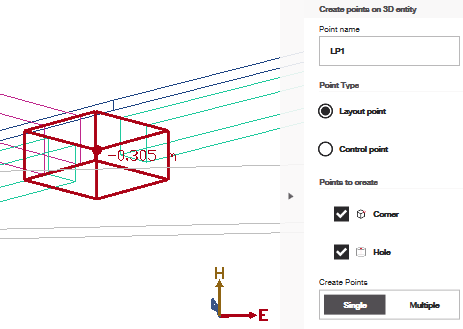

Som eksempel trykkede jeg nedenfor specifikt på det øverste hjørne af dette 3D-objekt, og der blev kun placeret et punkt på det sted, jeg trykkede, da jeg havde valgt "enkelt".

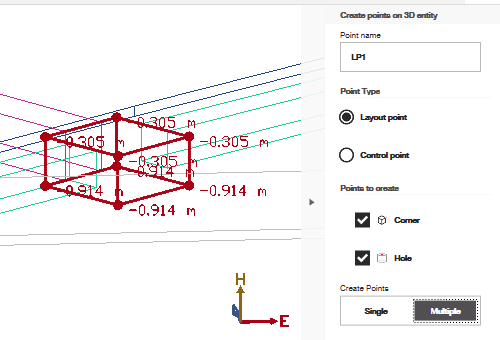

I dette eksempel havde jeg valgt "flere", og du kan se, at alle hjørnepunkter blev oprettet på én gang, da objektet blev trykket på:

Efter dine punkter er oprettet, kan du altid gå tilbage og redigere dem – for eksempel ændre deres navne eller attributter. Hvis du har brug for mere hjælp til at håndtere punkter generelt, se venligst denne artikel.
