Udvidet Skæringspunkt-applikation - Sådan gør du

Udvidet Skæringspunkt-applikationen giver dig mulighed for at oprette punkter baseret på de forventede skæringspunkter mellem to linjer, selvom de ikke er forbundet. Det er en nyttig metode til punktoprettelse, der gør det muligt at oprette et punkt ved skæringspunktet (eller forventet/udvidet skæringspunkt) mellem to linjer.

Demonstration af Udvidet Skæringspunkt

Sådan opretter du punkt via Udvidet Skæringspunkt

1. Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.

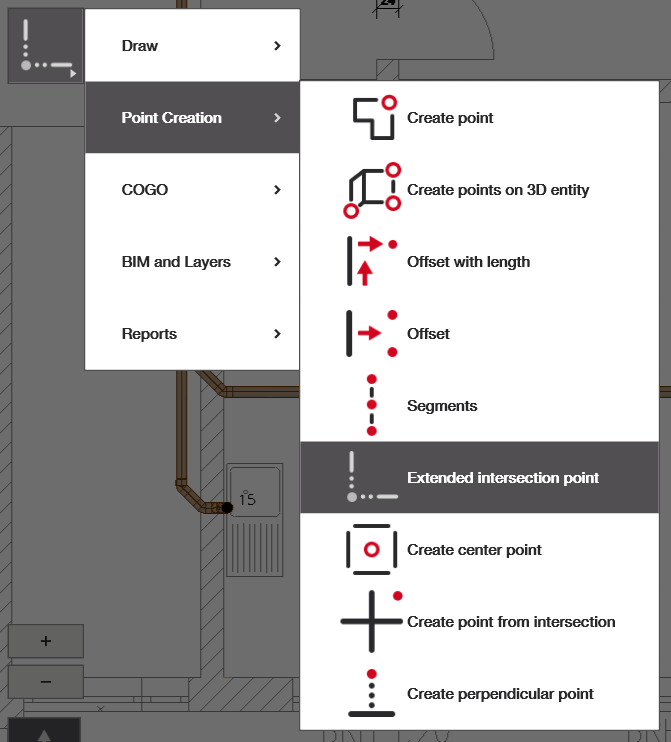

2. Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.
   • Hvis du ikke har 'Udvidet Skæringspunkt-applikationen' på startskærmen, kan du vælge at tilføje genvej og tilføje applikationen vist nedenfor, eller navigere til den via navigationsmenuen.
3. Vælg linjerne og opret punkt: Vælg dine to referencelinjer og opret punkt

Punktoprettelse

Vælg de to referencelinjer, du ønsker at bruge til oprettelse af skæringspunktet. Hvis de er udvidede, bør disse linjer krydse hinanden; hvis de ikke gør, vil en besked dukke op med teksten: "Ugyldige linjer". Når du har valgt to gyldige linjer, skal de blive røde, og et rødt punkt skal vises ved skæringspunktet eller det udvidede skæringspunkt mellem dem.

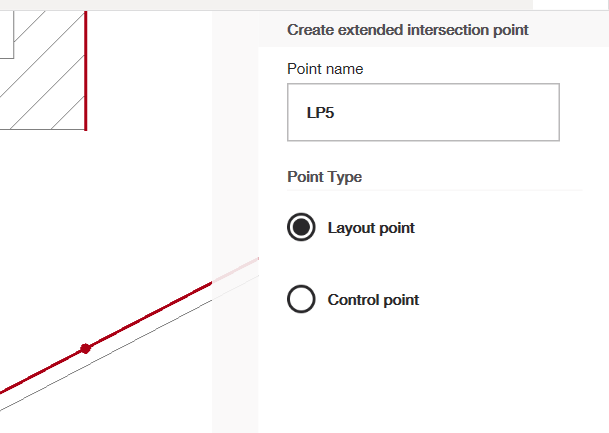

I menuen i højre side kan du ændre punktets navn og type: layout- eller kontrolpunkt (se denne artikel for at lære om og redigere din punktliste i HCL). Du kan klikke igen på de røde linjer for at fravælge dem. Husk at klikke på det grønne flueben, når du er færdig, for at tilføje punkterne til din tegning.
