Model Slicer-applikationen muliggør opdeling af både 2D- og 3D-CAD-tegninger, hvilket gør det muligt at skabe sektionale visninger af modellen.
Sådan bruger du Model Slicer-applikationen
- Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.
- Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.
- Hvis du ikke har 'Model Slicer'-applikationen på startskærmen, vælg tilføj genvej og tilføj applikationen vist nedenfor.
- Vælg retning: Nederst til højre på skærmen vælger du den retning, hvor du ønsker sliceren skal operere.
- Anvend sliceren: Brug sliceren på højre side af skærmen til at vælge den ønskede sektion af CAD-tegningen.
- Den aktive skærreretning vises på tegningen som grå firkanter, der dækker dimensionerne af CAD-modellen.
- Det er muligt at kombinere flere retninger, hvilket tillader sliceren at operere på flere akser samtidigt.

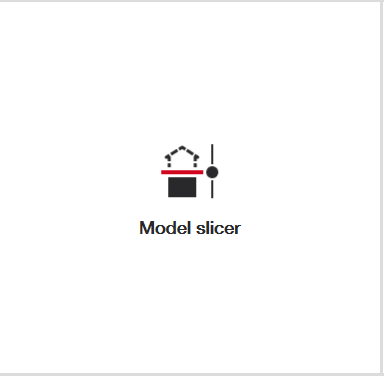

'Model Slicer'-applikationsgenvejsikon:

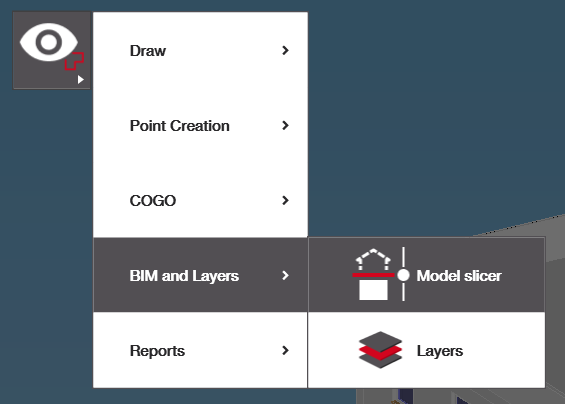

Valg af Model Slicer-applikationen fra sidemenuen i CAD-visning:
Skærreretning vælges i nederste højre hjørne af skærmen. Den aktuelt aktive retning er markeret til højre med en mørkere grå farve:

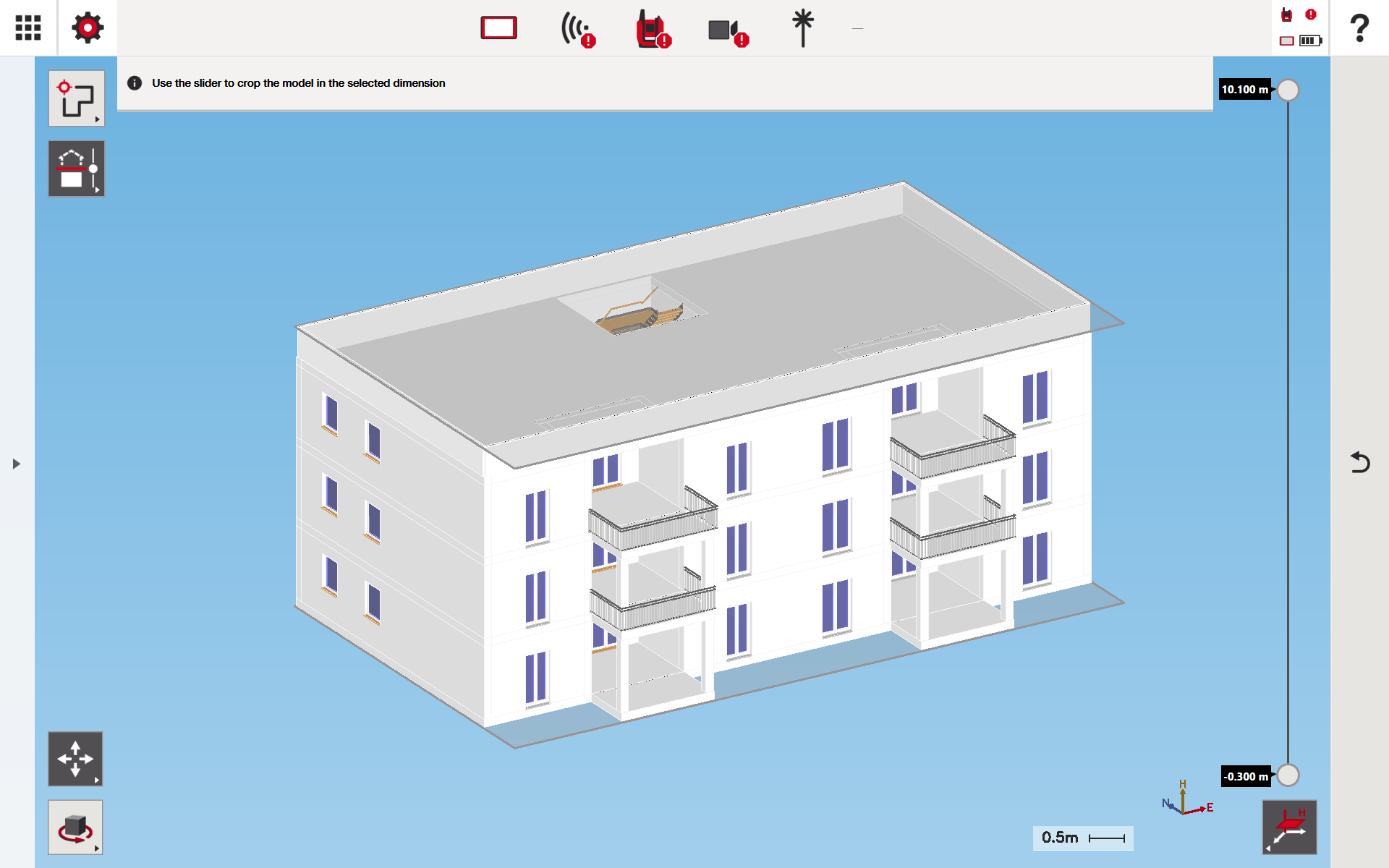

CAD-visning vist efter Model Slicer-applikationen er valgt:

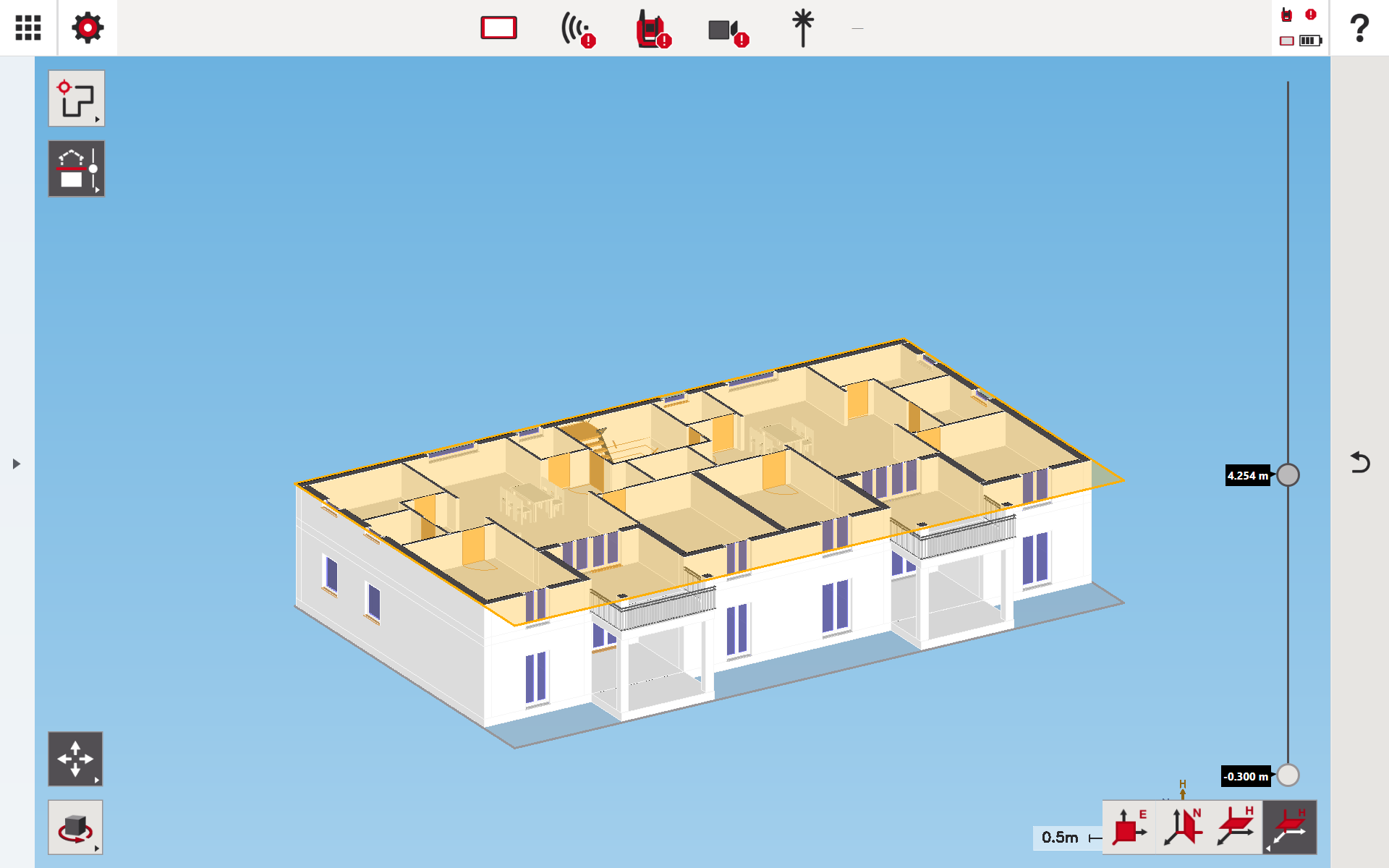

Skæring anvendt i højderetningen af CAD-tegningen:

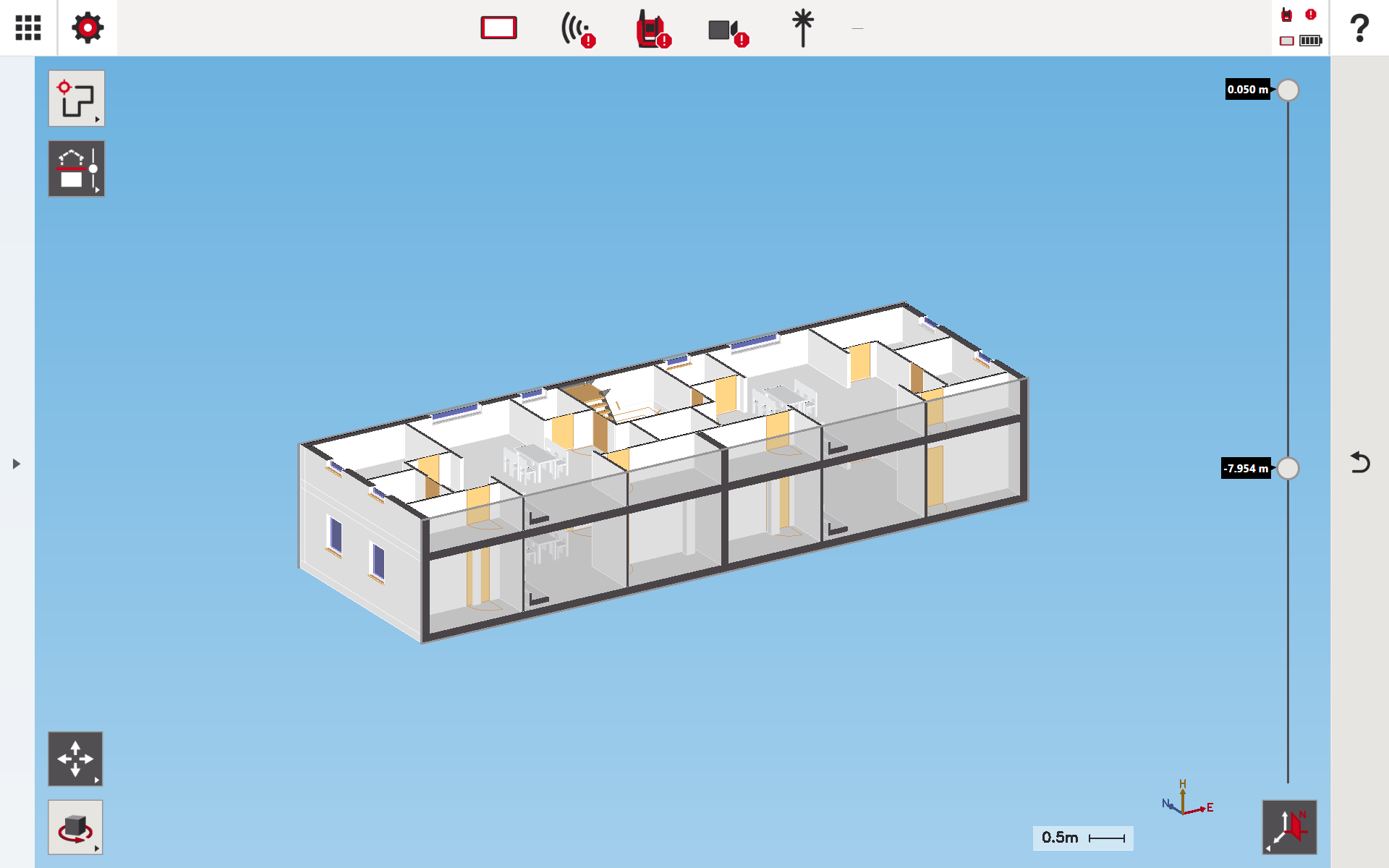

Yderligere skæring anvendt i nordretningen af CAD-tegningen:
Eksempler på brug af Model Slicer
Model Slicer-applikationen bruges ofte til at reducere visuel kompleksitet i tætte CAD-tegninger og til at fokusere på specifikke områder eller højder, der er relevante for layout- eller gennemgangsopgaver.
Eksempel 1: Skæring efter højde for fler-etagers projekter
På projekter med flere etager eller stablerede systemer hjælper skæring i højderetningen med at isolere et enkelt niveau eller højderækkevidde.
- Vis kun gennemføringer eller indstøbninger på dækningsniveau
- Gennemgå installationer over hovedet uden elementer på lavere niveau
- Verificer lodrette frihøjder i tætte områder
Denne tilgang er især nyttig til at adskille underjordisk, dæklag og installationsarbejde over hovedet.
Eksempel 2: Isolering af en korridor eller rumområde
Skæring i en horisontal retning tillader fokus på et smalt afsnit af bygningen.
- Gennemgå layoutpunkter i lange korridorer
- Fokus på et enkelt rum, skakt eller maskinrum
- Reducer visuel støj fra tilstødende områder
Dette forbedrer nøjagtigheden ved arbejde i trange eller gentagne rum.
Eksempel 3: Kombination af højde- og retningsskæringer
Flere skærreretninger kan kombineres for at skabe et fokuseret “vindue” ind i modellen.
- Skær efter højde for at vælge ét niveau
- Skær efter nord/syd eller øst/vest for at isolere en specifik zone
Denne kombination er nyttig for store bygninger, hvor kun ét lille arbejdsområde er relevant ad gangen.
Eksempel 4: Forenkling af CAD-tegninger til feltarbejde
Komplekse CAD-tegninger kan være svære at fortolke på stedet. Model Slicer hjælper med at forenkle visningen.
- Skjul irrelevante dele af modellen
- Fokuser kun på den sektion, der arbejdes på
- Forbedr klarheden ved layout- og verificeringsopgaver
Dette understøtter hurtigere beslutningstagning og reducerer risikoen for fejl under layout.
