Lag - Sådan gør du

Lag-applikationen styrer, hvilke lag fra HCL-applikationen og hvilke lag fra CAD-tegningen der er synlige i visningen. Lag kan aktiveres eller deaktiveres for at fokusere på den information, der er relevant for den aktuelle opgave.

Hvordan bruger man Lag-applikationen?

Åbn dit projekt: Start med at åbne et hvilket som helst projekt på din tablet.
Åbn applikationen: Enten fra startskærmen eller fra sidemenuen i CAD-visning.
- Hvis du ikke har 'Lag'-applikationen på startskærmen, vælg tilføj genvej og tilføj applikationen vist nedenfor.
Vælg lagkategori: Lagkategorien styrer, hvilken type information der vises i CAD-visningen. Vælg på højre side af skærmen den kategori, der bedst passer til den aktuelle opgave.
- Hilti-lag: Indeholder tilføjede kontrolpunkter og layoutpunkter oprettet inden for applikationen. Dette inkluderer også enhver linjearbejde, som du har oprettet i HCL-applikationen.
- CAD-lag: Indeholder elementer, der stammer fra den importerede CAD-tegning. Du kan kun tænde og slukke for disse, ikke slette eller redigere dem. HCL tillader ikke ændringer af det oprindelige design, du importerer, for at reducere potentielle fejl eller misforståelser.
Administrer lag: Lagstyringsmuligheder er kun tilgængelige for Hilti-punktlag og giver kontrol over, hvordan punkterne organiseres.
- Plus-ikon: Tilføj yderligere lag til punkter.
- Rediger-knap: Ændr egenskaberne for det valgte lag.
- Slet-knap: Fjern det valgte lag fra projektet.
Vælg lag til visning: Lagets synlighed bestemmer, hvilken information der vises i den aktuelle visning.
- Brug øje-ikonet til at vise eller skjule individuelle lag.
- Skjulte lag forbliver tilgængelige og kan genaktiveres når som helst.

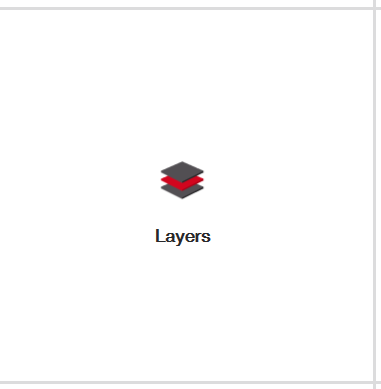

'Lag'-applikationsgenvejsikon:

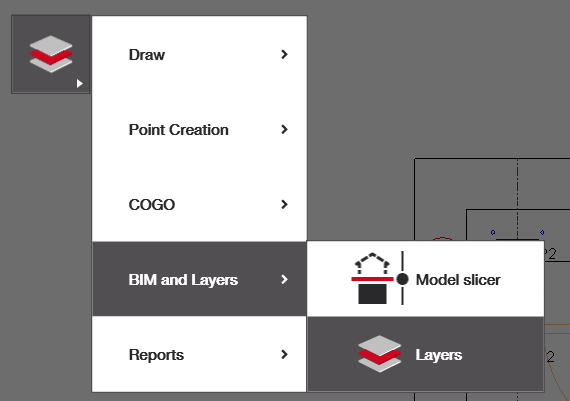

Valg af Lag-applikationen fra sidemenuen i CAD-visning:

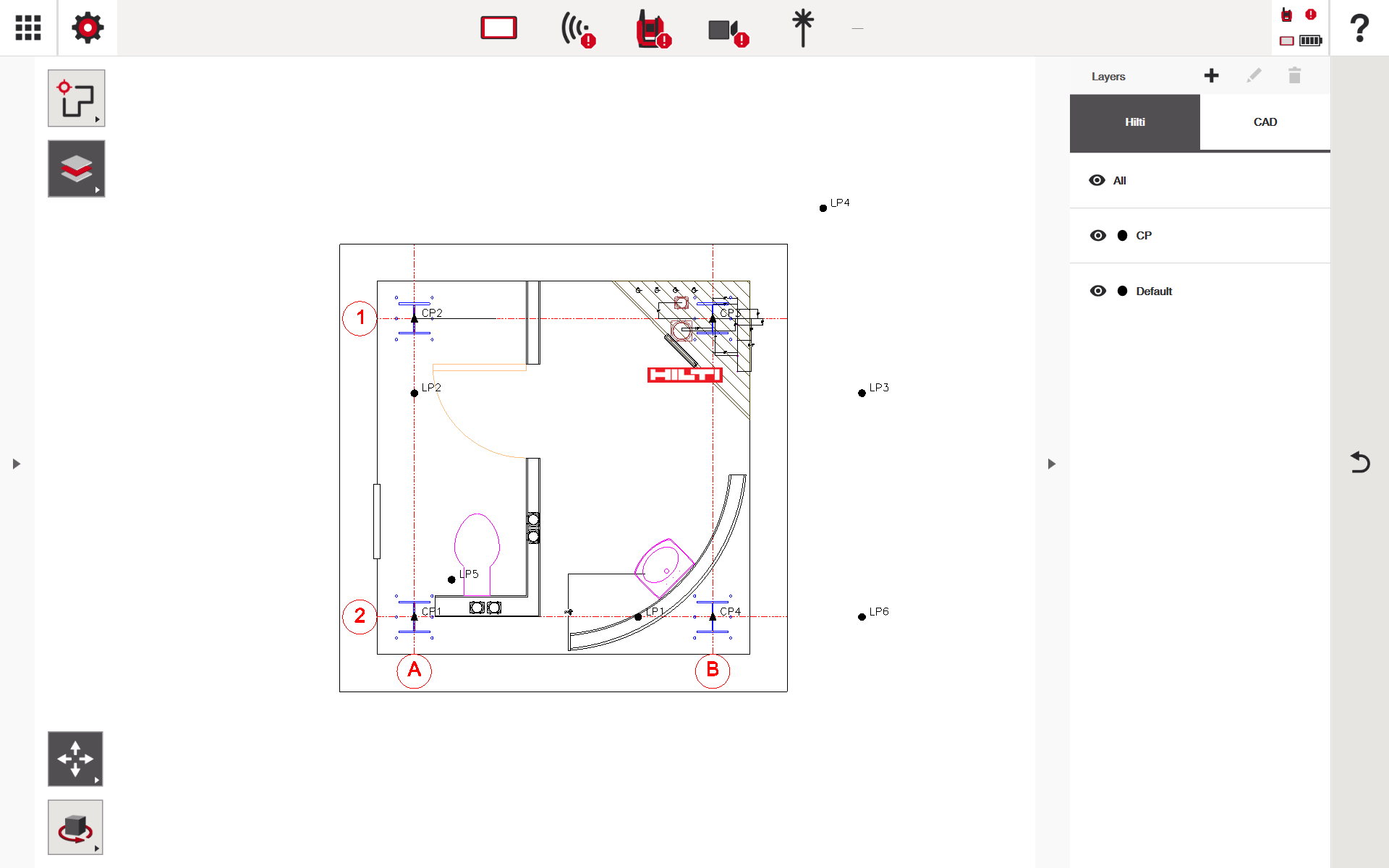

CAD-visning vist efter valg af Lag-applikationen:

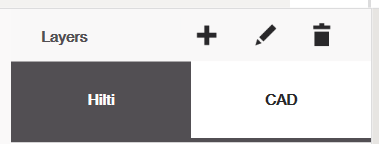

Knapper til administration af Hilti-lag:

Eksempler på, hvordan lag fungerer med punkter (Hilti-lag)

Hilti-punktlag er mest effektive, når de bruges som et organisatorisk og arbejdsgangsredskab. Ved at opdele layoutpunkter i logiske lag bliver store projekter med hundreder af punkter lettere at administrere, gennemgå og opmåle på stedet. For at redigere de lag, dine punkter skal placeres på, se venligst punktredigeringsmulighederne.

Eksempel 1: Fagbaseret lagorganisering

Lag kan oprettes baseret på fag eller disciplin for klart at adskille omfanget.

MEP – VVS
MEP – El
MEP – Ventilation
Struktur / Ankre
Arkitektoniske referencepunkter

Denne tilgang gør det muligt at vise eller skjule individuelle fag efter behov, hvilket reducerer visuel rod og mindsker risikoen for at opmåle forkerte punkter.

Eksempel 2: Fasebaserede layoutlag

For projekter udført i etaper kan lag afspejle byggefaser.

Fase 1 – Underjordisk
Fase 2 – Pladestik
Fase 3 – Overhead-støtter
Fase 4 – Endeligt udstyr

Kun det relevante fase-lag er aktiveret under opmålingen, hvilket hjælper holdene med at fokusere på det aktuelle arbejde uden forstyrrelse fra fremtidige eller færdige punkter.

Eksempel 3: Etage- eller zonebaserede lag

På projekter med flere niveauer eller stort areal kan lag organiseres efter placering.

Etage 1 – Østfløj
Etage 1 – Vestfløj
Etage 2 – Maskinrum
Tag – Udstyrspuder

Dette gør det nemt at isolere layoutpunkter for en bestemt etage eller område, mens man arbejder på stedet.

Eksempel 4: Adskillelse af punkttyper

Lag kan oprettes baseret på typen af layoutpunkt for at understøtte forskellige installationsopgaver.

Bøjlepunkter
Ærmeplaceringer
Indstøbningsplader
Udstyrs centerlinjer

Adskillelse af punkttyper reducerer forvirring og hjælper hold med hurtigt at identificere kun de punkter, der er relevante for den aktuelle installationsaktivitet.

Eksempler på, hvordan lag fungerer med CAD-lag

CAD-lag bruges udelukkende til synlighedskontrol og kan ikke redigeres eller slettes. De er mest effektive til at isolere referenceinformation.

Eksempel 1: Baggrundskontrol

Sluk for arkitektoniske finish eller møbellag for at holde visningen ren.
Aktiver kun strukturelle gitter og primære vægge under opmåling.

Eksempel 2: Koordinationsvisninger

Aktiver HVAC-kanal CAD-lag, mens du tjekker bøjlepunkter.
Deaktiver ikke-relaterede systemer for at forbedre klarheden i tætte områder.

Eksempel 3: Midlertidige referencekontroller

Aktiver et CAD-lag for at verificere justering eller afstand.
Deaktiver det igen, når opmålingsselvtilliden er etableret.
