Applikationen Theodolite bruges til at skabe og måle præcise horisontale og vertikale vinkler i forhold til stationens placering på din hovedenhed. Den muliggør nøjagtige vinkelmålinger og punktoprettelse baseret på definerede referencedirektioner og understøtter opgaver som justeringstjek, gitterudvidelser og vinkelbaseret layout.
I modsætning til andre applikationer kræver Theodolite-applikationen ikke, at værktøjet er stationeret. Vinkelmålinger og punktoprettelse udføres i forhold til din hovedenheds placering og et målt referencepunkt i stedet for absolutte koordinater. Dette gør applikationen egnet til hurtige vinkeltjek og relative layoutopgaver uden forudgående stationering.
En hjælpsom video af applikationen kan findes nedenfor:
Understøttede målinger
Theodolite-applikationen tilbyder både statisk og live måling, herunder:
- Horisontal vinkel (HA);
- Vertikal vinkel (VA);
- Horisontal afstand fra hovedenheden til det målte punkt (HD);
- Skråafstand fra hovedenheden til det målte punkt (SD);
Selvom PLT 300 og PLT 400 ikke inkluderer en lodlaser, kan theodolite-applikationen stadig bruges med disse værktøjer. Applikationen er almindeligvis forbundet med POS 150 og POS 180 arbejdsgange, men forbliver fuldt brugbar på PLT 300 og PLT 400 til vinkelmåling og vinkelbaseret punktoprettelse.
Kontroller for horisontal vinkel
- Indstil HA: Giver mulighed for at indstille den horisontale vinkel (HA) til en specifik ønsket værdi
- Hold HA: Overfører den aktuelle HA-værdi til et andet målt punkt. Det nyligt målte punkt vil bevare den HA-værdi, der tidligere blev indstillet ved det oprindelige punkt.
- Drej: Roterer hovedenheden med 45° til venstre eller højre.
Sådan bruger du Theodolite-applikationen til at måle punkter
- Åbn dit projekt: Start med at åbne et hvilket som helst projekt på tabletten.
- Åbn applikationen: Åbn Theodolite-applikationen enten fra startskærmen eller fra sidemenuen i CAD-visningen.
- Hvis applikationen ikke er tilgængelig på startskærmen, vælg Tilføj genvej og tilføj Theodolite-applikationen.
- Mål referencepunktet: Mål det første punkt ved enten direkte måling eller med en prismestang.
- Dette punkt fungerer som reference for alle vinkelmålinger og vinkelbaseret punktoprettelse.
- Indstil den horisontale vinkel (HA): I nederste højre hjørne af skærmen vælg det L-formede ikon for at få adgang til kontroller for horisontal vinkel.
- Indstil HA til 0°.
- Dette definerer det målte referencepunkt som nul-graders retning.
- Vælg fluebenet på højre side og bekræft ved at vælge OK for at ændre H-værdien.
- Mål eller opret den ønskede vinkel: Roter værktøjet mod målrretningen.
- Hvis Live Measurement er aktiveret, vises og opdateres HA, VA og afstandsværdier løbende.
- Hvis Live Measurement er deaktiveret, skal der tages en måling for at vise vinkel- og afstandsværdierne.
- For at oprette en specifik vinkel:
- Brug pilkontrollerne til at rotere retningen
- Hvert tryk på en pil roterer retningen med 45° i den valgte retning.
- Fortsæt justeringen, indtil den krævede vinkel er nået.
- Når den ønskede vinkel er indstillet, kan punkter måles og registreres efter behov.
Genvejsikon for Theodolite-applikationen:

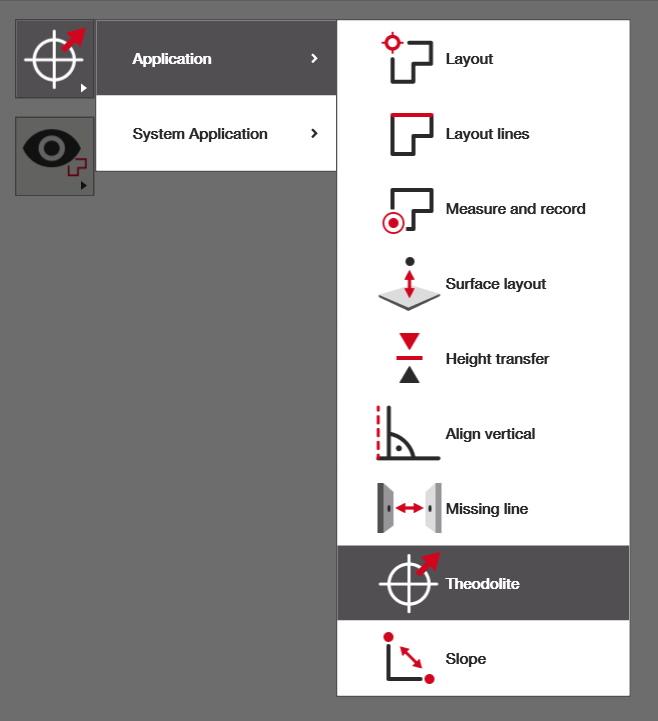

Valg af Theodolite-applikationen fra CAD-visningens sidemenu:

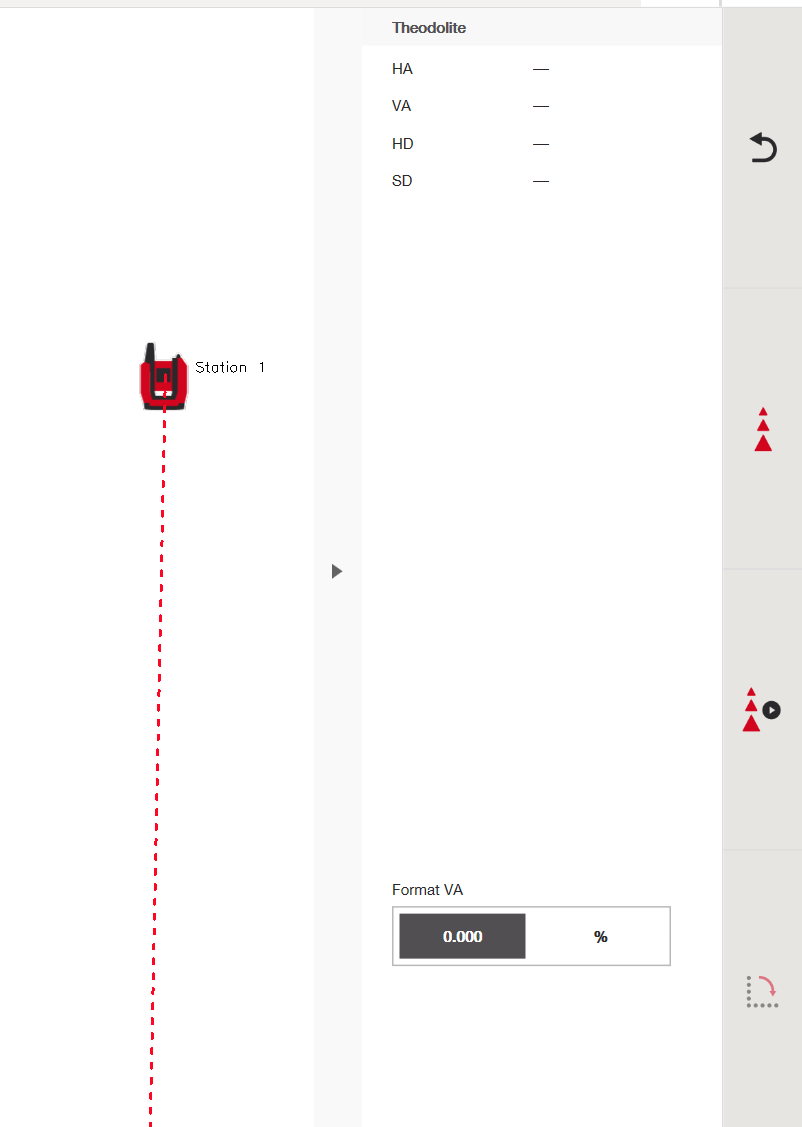

Eksempel på CAD-visning vist efter valg af Theodolite-applikationen:

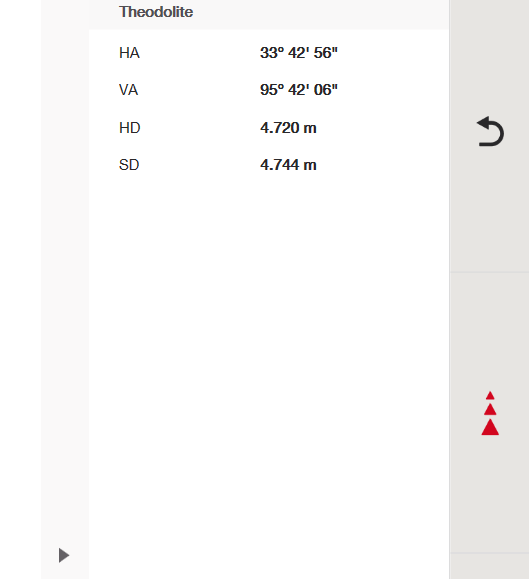

Eksempel på CAD-visning vist efter måling af det første referencepunkt (Horisontal vinkel (HA), Vertikal vinkel (VA), Horisontal afstand fra hovedenheden til det målte punkt (HD), Skråafstand fra hovedenheden til det målte punkt (SD):
L-formet ikon brugt til at få adgang til kontroller for horisontal vinkel (HA):

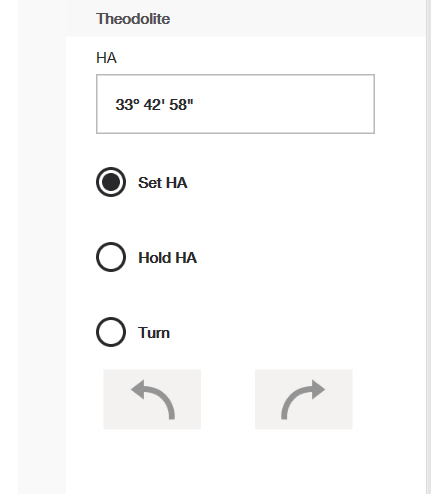

Fane for kontroller af horisontal vinkel (Indstil HA: Giver mulighed for at indstille den horisontale vinkel (HA) til en specifik ønsket værdi. Hold HA: Overfører den aktuelle HA-værdi til et andet målt punkt. Det nyligt målte punkt vil bevare den HA-værdi, der tidligere blev indstillet ved det oprindelige punkt. Drej: Roterer hovedenheden med 45° til venstre eller højre.):

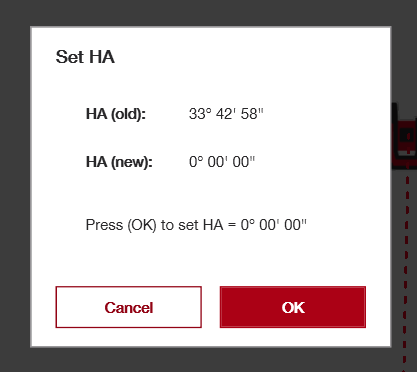

Bekræftelsesskærm for ændring af den horisontale vinkel (HA):

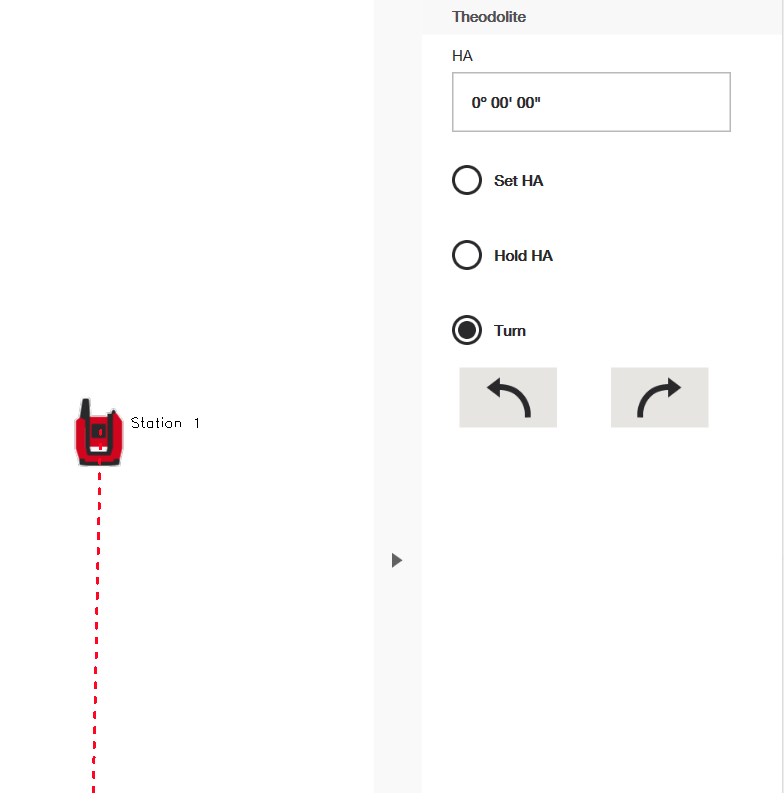

Fane for kontroller af horisontal vinkel efter opdatering af HA:

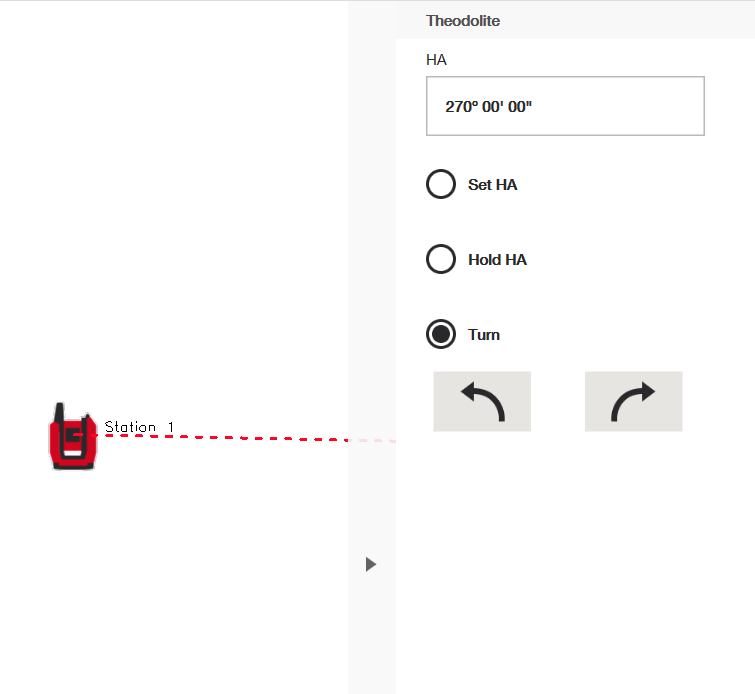

Fane for kontroller af horisontal vinkel efter rotation af vinklen med 90°:
Eksempler på brug af Theodolite-applikationen
Eksempel 1: Måling af vinklen mellem to punkter
Applikationen kan bruges til at måle vinklen mellem to kendte punkter.
- Mål det første punkt og sæt det som HA = 0°
- Roter mod det andet punkt
- Læs den horisontale og vertikale vinkel mellem de to punkter
(live eller efter måling, afhængigt af Live Measurement-indstillinger)
Dette er nyttigt til justeringsverifikation og vinkelkontrol.
Eksempel 2: Oprettelse af en 90° vinkelret linje
Theodolite-applikationen kan bruges til at skabe en vinkelret retning fra en kendt reference.
- Mål et referencepunkt
- Sæt HA = 0°
- Roter retningen med 90°
- Mål eller registrer punkter langs den vinkelrette linje
Denne arbejdsgang bruges ofte til kvadrering af layouts og etablering af vinkelrette elementer.
Eksempel 3: Udvidelse af gitterlinje
Gitterlinjer kan forlænges, når delvis geometri er tilgængelig.
- Placer dit værktøj (sandsynligvis POS 150 eller 180) direkte over et gitterkrydsningspunkt
- Mål et andet punkt langs en kendt gitterlinje
- Roter retningen som ønsket (f.eks. 90°)
- Mål eller registrer punkter langs de udvidede gitterlinjer
Dette er nyttigt, når gitterkrydsninger er delvist blokerede eller mangler på stedet.
Eksempel 4: Kontrol af installationsjustering
Theodolite-applikationen kan bruges til at verificere justeringen af installerede elementer.
- Definer en referencedirektion ved hjælp af et eksisterende element
- Roter mod det installerede element
- Sammenlign den målte vinkel med den forventede værdi
Dette understøtter hurtige kvalitetskontroller uden stationering.
Eksempel 5: Oprettelse af vinklet layoutpunkter
Vinklede punkter kan oprettes i forhold til en referencedirektion.
- Mål referencepunktet
- Sæt HA = 0°
- Roter til den ønskede vinkel (for eksempel 45° eller 135°)
- Mål og registrer punkter langs denne retning
Dette er nyttigt til vinklet vægge, ramper eller ikke-ortogonale layouts.
Eksempel 6: Relativ orientering uden koordinater
I tidlige projektfaser eller ved retrofit-situationer kan theodolite-applikationen bruges uden et defineret koordinatsystem.
- Mål en kendt fysisk reference
- Brug den som en retningsmæssig baseline
- Mål eller opret punkter i forhold til denne retning
Dette muliggør produktivt arbejde, selv når absolut positionering ikke er tilgængelig.
