Align Vertical - Sådan bruges det

Sådan bruges Align Vertical-applikationen

1. Åbn dit projekt: Start med at åbne et projekt på tabletten.
2. Åbn applikationen: Åbn Align Vertical-applikationen enten fra startskærmen eller fra sidemenuen i CAD-visningen.
   • Hvis applikationen ikke er tilgængelig på startskærmen, vælg Tilføj genvej og tilføj Align Vertical-applikationen.
3. Vælg det første punkt (basispunkt): Mål det første punkt på den lodrette flade enten med direkte måling (laser) eller et eksisterende kontrol- eller layoutpunkt.
   • Vælg trekantsikonet for at sætte dette punkt som basispunkt.
   • Dette basispunkt bruges som den lodrette reference for alle efterfølgende målinger.
4. Mål yderligere punkter: Flyt kameraet til næste punkt på samme lodrette flade for at aflæse målinger og korrektionstal.
   • HD (Horisontal afstand): Den horisontale afstand målt fra basispunktets sande lodrette linje til det aktuelle målte punkt.
   • SD (Skrå afstand): Den direkte skrå afstand målt fra basispunktet til det aktuelle målte punkt.
   • dH (Højde forskel): Den sande lodrette højdeforskel mellem basispunktet og det aktuelle målte punkt.
5. Følgende korrektioner vises:
   • Højre / Venstre:
     • Højre angiver, at det målte punkt er placeret til venstre for basispunktet og skal korrigeres mod højre med den viste værdi.
     • Venstre angiver, at det målte punkt er placeret til højre for basispunktet og skal korrigeres mod venstre med den viste værdi.
   • Frem / Tilbage:
     • Frem angiver, at det målte punkt er placeret tættere på totalstationen og skal flyttes væk fra totalstationen med den viste værdi.
     • Tilbage angiver, at det målte punkt er placeret længere væk fra totalstationen og skal flyttes mod totalstationen med den viste værdi.
6. Gentag dette trin for alle punkter, der skal kontrolleres for lodret justering.

Genvejsikon til Align Vertical-applikationen:

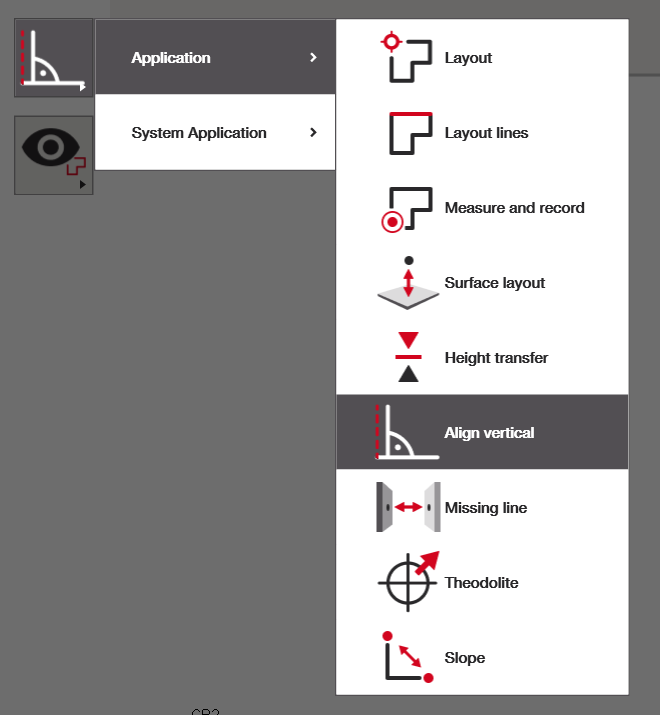

Valg af Align Vertical-applikationen fra sidemenuen i CAD-visningen:

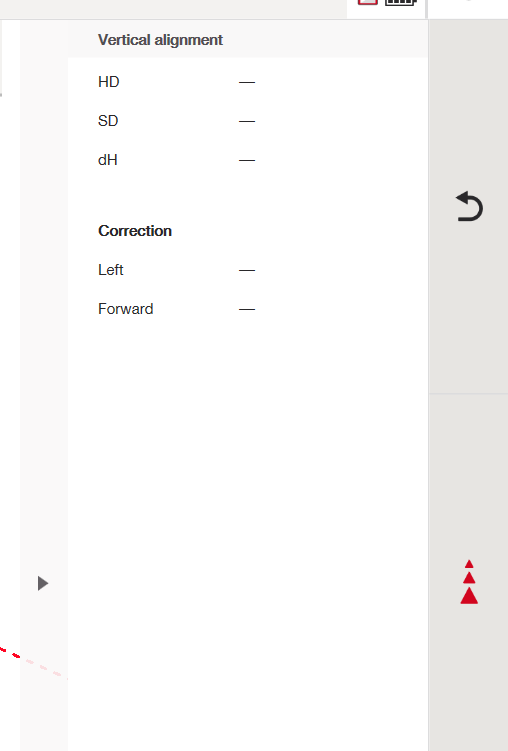

CAD-visning vist efter valg af Align Vertical-applikationen:

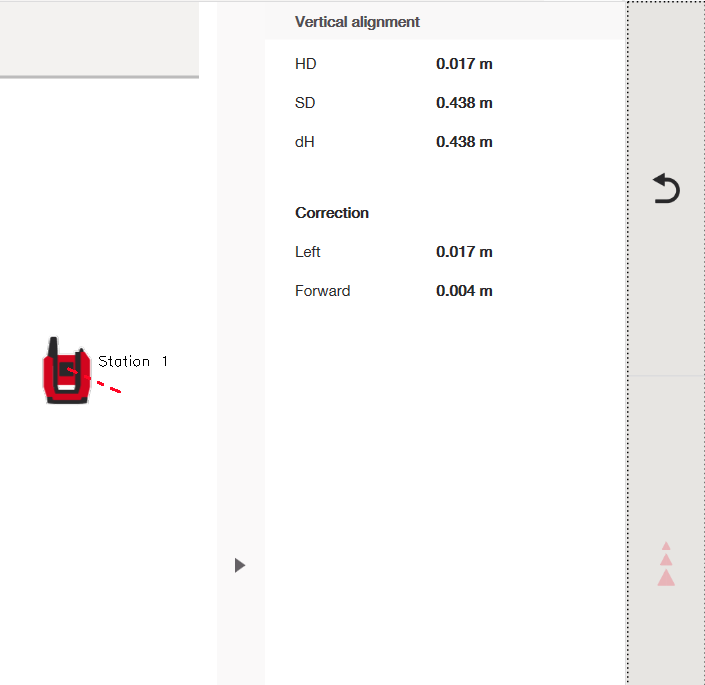

Korrektionstal vist efter måling af et andet punkt:

• Højre / Venstre:
  • Højre angiver, at det målte punkt er placeret til venstre for basispunktet og skal korrigeres mod højre med den viste værdi.
  • Venstre angiver, at det målte punkt er placeret til højre for basispunktet og skal korrigeres mod venstre med den viste værdi.
• Frem / Tilbage:
  • Frem angiver, at det målte punkt er placeret tættere på totalstationen og skal flyttes væk fra totalstationen med den viste værdi.
  • Tilbage angiver, at det målte punkt er placeret længere væk fra totalstationen og skal flyttes mod totalstationen med den viste værdi.

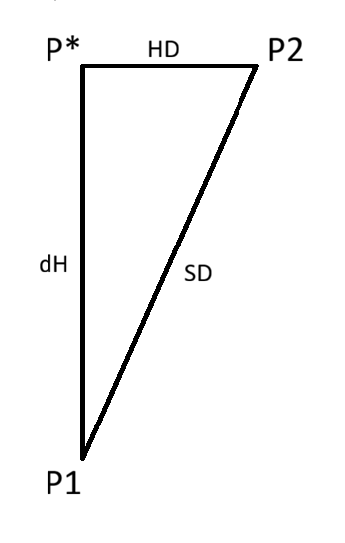

Forklaring af målingerne:

P1 er basispunktet, P2 er den aktuelle måling af det 2. punkt

• HD (Horisontal afstand): Den horisontale afstand målt fra basispunktets sande lodrette linje til det aktuelle målte punkt. (P* til P2)
• SD (Skrå afstand): Den direkte skrå afstand målt fra basispunktet til det aktuelle målte punkt. (P1 til P2)
• dH (Højde forskel): Den sande lodrette højdeforskel mellem basispunktet og det aktuelle målte punkt. (P1 til P*)

Eksempler på brug af Align Vertical-applikationen

Align Vertical-applikationen bruges ofte til at verificere lodret nøjagtighed under installations- og byggeopgaver.

Eksempel 1: Kontrol af væggens lodrethed

Applikationen kan bruges til at kontrollere, om punkter langs en væg er lodret justerede.

• Sæt basispunktet nederst på væggen
• Mål yderligere punkter højere op
• Gennemgå korrektionstal for at identificere afvigelser

Dette hjælper med at sikre, at væggene er lodrette.

Eksempel 2: Verificering af søjle- eller pillejustering

Søjler eller piller kan kontrolleres for lodret justering.

• Sæt basispunktet ved søjlens fod
• Mål punkter langs søjlens højde
• Brug korrektionstallene til at afgøre, om justering er nødvendig

Eksempel 3: Justering af facadeelementer

Applikationen kan bruges til at kontrollere den lodrette justering af facadepaneler eller strukturelle elementer.

• Sæt et basispunkt på det første panel
• Mål punkter på tilstødende paneler
• Sammenlign korrektionstal for at sikre ensartet lodret justering

Eksempel 4: Kontrol af lodret installation af rør eller skakte

Lodrette rør, skakte eller kanaler kan kontrolleres under installation.

• Mål det nederste referencepunkt
• Mål højere punkter langs installationen
• Brug korrektionstallene til at bekræfte lodret installation

Eksempel 5: Kvalitetskontrol og verifikation

Align Vertical er nyttigt til hurtige kvalitetskontroller.

• Identificer afvigelser tidligt
• Reducer omarbejde ved straks at korrigere justeringsproblemer
