Sådan justeres en prisme-stang med vaterpas ved hjælp af lodret justering på PLT

  • Opdateret

Vigtigheden af at nivellere prisme-stangens vaterpas

Før du påbegynder noget punktlayout eller afsætningsarbejde, er det afgørende, at prisme-stangen er korrekt nivelleret ved hjælp af et korrekt justeret vaterpas.

Hvis prisme-stangen ikke er lodret, vil det målte punkt blive forskudt horisontalt, hvilket kan føre til unøjagtige målinger og fejlplacerede layoutpunkter.
En korrekt nivelleret prisme-stang gør det muligt for dig at:
  • Have tillid til dine målinger
  • Reducere layoutfejl
  • Arbejde hurtigere uden at tvivle på resultaterne
  • Opretholde konsekvent nøjagtighed på byggepladsen
Du skal altid kunne bruge din prisme-stang med tillid.

Sådan kontrollerer du, om din prisme-stangs vaterpas er nøjagtigt

Du kan hurtigt kontrollere nøjagtigheden af din prisme-stangs vaterpas ved at sammenligne målinger, mens du roterer stangen.

Trin-for-trin instruktioner

  1. Opsæt din prisme-stang
    • Sørg for, at stangen er korrekt nivelleret ved hjælp af vaterpasset.
    • Fastgør en prisme sikkert på toppen af stangen.
  2. Tag en første måling
    • Brug din totalstation til at måle afstanden til prismet.
  3. Roter prisme-stangen
    • Drej forsigtigt stangen 180° mens vaterpasset holdes centreret.
  4. Tag en anden måling
    • Mål afstanden til prismet igen.
  5. Sammenlign resultaterne
    • Hvis begge målinger stemmer overens, er dit vaterpas nøjagtigt.
    • Hvis der er forskel, skal dit vaterpas sandsynligvis kalibreres.

Brug af HCL “Live Read” til hurtigere verifikation

Live Read-funktionen via Theodolite-applikationen i HCL gør denne proces endnu nemmere – der er ikke behov for at stationere værktøjet.

Sådan bruger du Live Read

  1. Åbn Theodolite-applikationen
  2. Lås på prismet på din stang
  3. Vælg “Live Read:"

Du vil se:
  • Horisontal afstand
  • Hældningsafstand

Hvad du skal kigge efter

  • Drej langsomt den nivellerede prisme-stang.
  • Hold øje med de live værdier på skærmen.
Hvis værdierne ændrer sig, mens vaterpasset forbliver centreret, indikerer det, at vaterpasset ikke er korrekt kalibreret.

Generelle anbefalinger før nivellering

  • Hvis du kontrollerer eller justerer flere vaterpas, skal du fastgøre dem alle til stangen samtidig.
    Dette gør processen hurtigere og sikrer, at alle vaterpas er justeret konsekvent.
    • Yderligere Hilti vaterpas inkluderer POA 36 Ball Knob () og POA 37 Bubble Adapter ()
  • Placer vaterpassene højere oppe på stangen, hvor de er lettere at se og justere.
  • Brug kun vaterpas, der har justeringsskruer.

Nogle vaterpas har ingen justeringsskruer. Disse kan ikke kalibreres og er muligvis ikke nøjagtige. Brug altid vaterpas, der tillader justering.

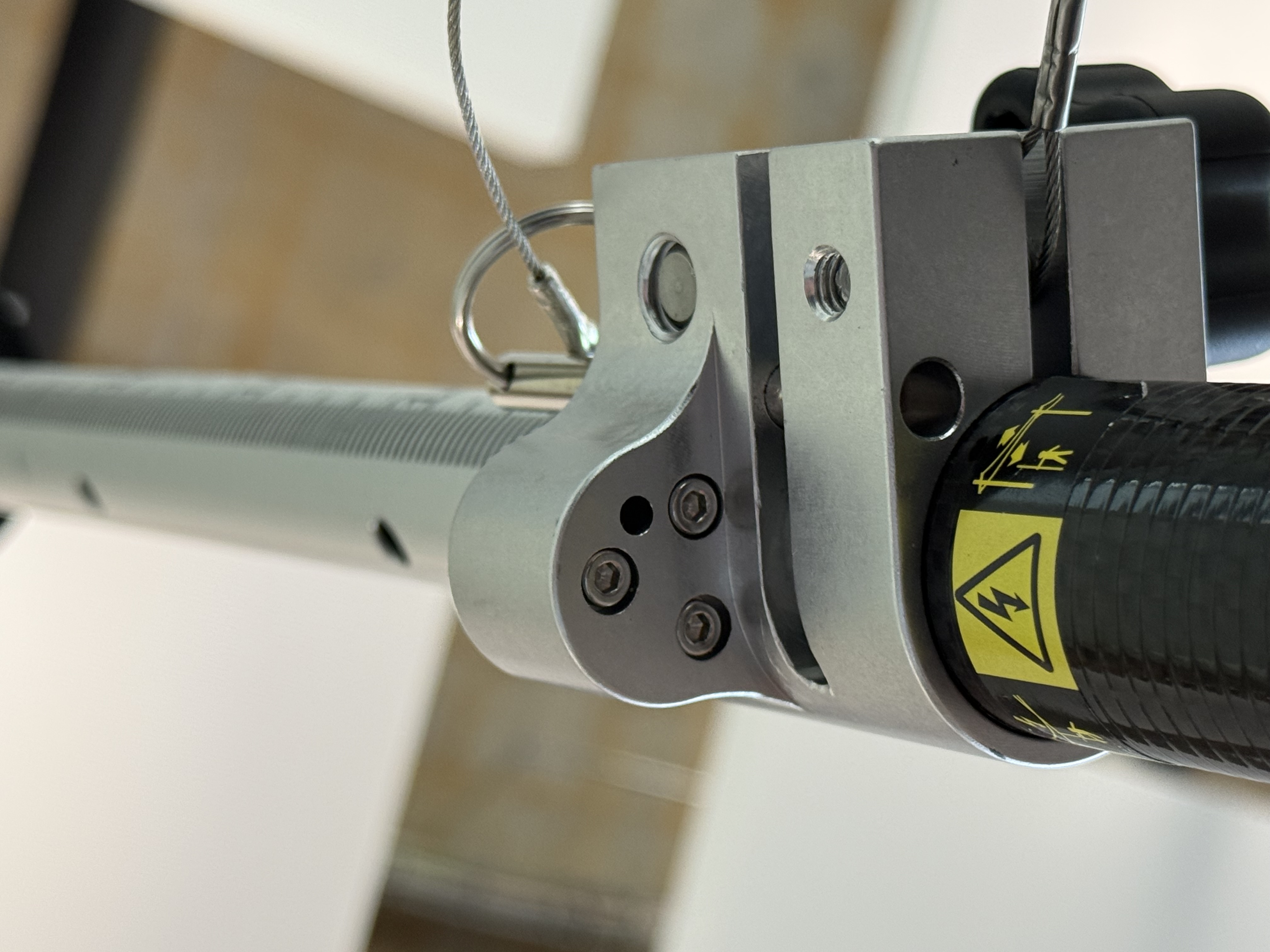

Justeringsskruer placeret under vaterpasset

Forstå justeringsskruerne

De fleste prisme-stangs vaterpas har tre justeringsskruer placeret under vaterpashuset.
  • Hver skrue vipper vaterpasset i sin egen retning
  • Små justeringer gør en stor forskel
  • Overstramning kan beskadige vaterpasset eller få det til at gå ud af niveau
Foretag altid små, kontrollerede justeringer.

Metode 1: Nivellering af prisme-stangen ved brug af PLT lodret justering

Demo:

(Anbefalet og mest præcis)
Denne metode bruger PLT til at sikre, at stangen er helt lodret, før vaterpasset justeres.

Opsætning

  • Fastgør to prismer på stangen:
    • Én nær bunden, monteret med en afsætningstip
    • Én nær toppen af stangen
  • Fastgør vaterpassene til stangen
  • Placer stangen på fast underlag

Fremgangsmåde

  1. Placer prisme-stangen så lodret som muligt
  2. Åbn Align Vertical-applikationen på PLT
  3. Mål det nederste prisme
  4. Bevæg dig til det øverste prisme
  5. Hold øje med live afvigelsesmålinger
  6. Juster stangen, indtil afvigelsen viser:
    • 0,000 m, eller
    • Så tæt som muligt (for eksempel 0,001 m)
På dette tidspunkt skal du ignorere vaterpasset helt. PLT er din reference for ægte lodret.

Justering af vaterpasset

  1. Brug en unbrakonøgle til forsigtigt at løsne justeringsskruerne
  2. Stram skruerne én ad gangen, indtil vaterpasset er centreret
  3. Foretag kun små justeringer
  4. Når det er centreret, fastgør skruerne forsigtigt uden at flytte vaterpasset
Vaterpasset er nu kalibreret til en ægte lodret stang.

Metode 2: Nivellering af prisme-stangen ved brug af en laser

(Alternativ metode)
Denne metode er nyttig, når en PLT ikke er tilgængelig.

Opsætning

  • Brug en punktlaser, for eksempel PM 2‑P
  • Find en døråbning, vinduesåbning eller lignende lodret rum
  • Sæt tape i toppen og bunden af åbningen

Fremgangsmåde

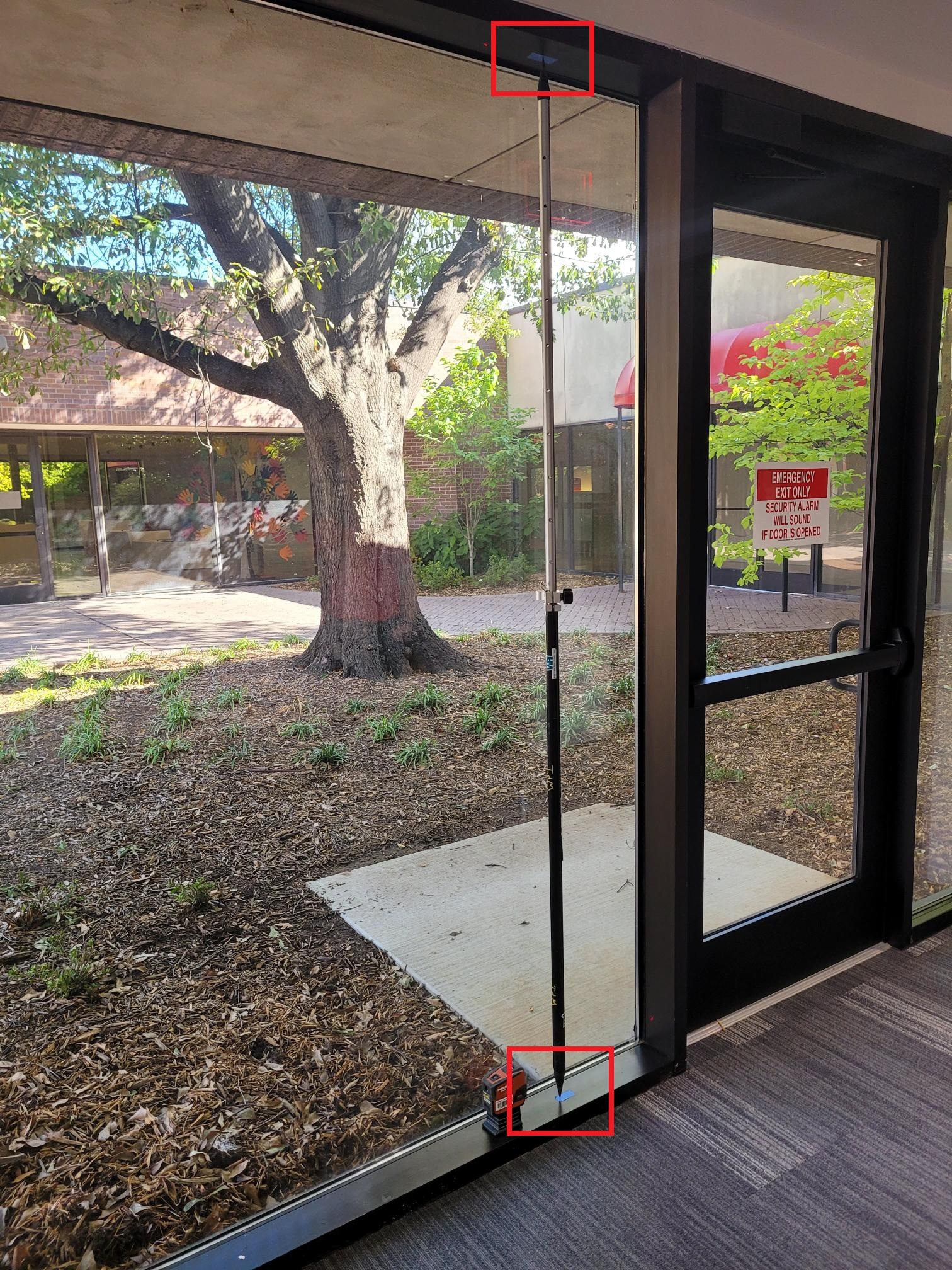

  1. Placer laseren, så den projicerer lodret gennem åbningen
  2. Marker laserpunktet på tapen i toppen og bunden
  3. Fjern laseren

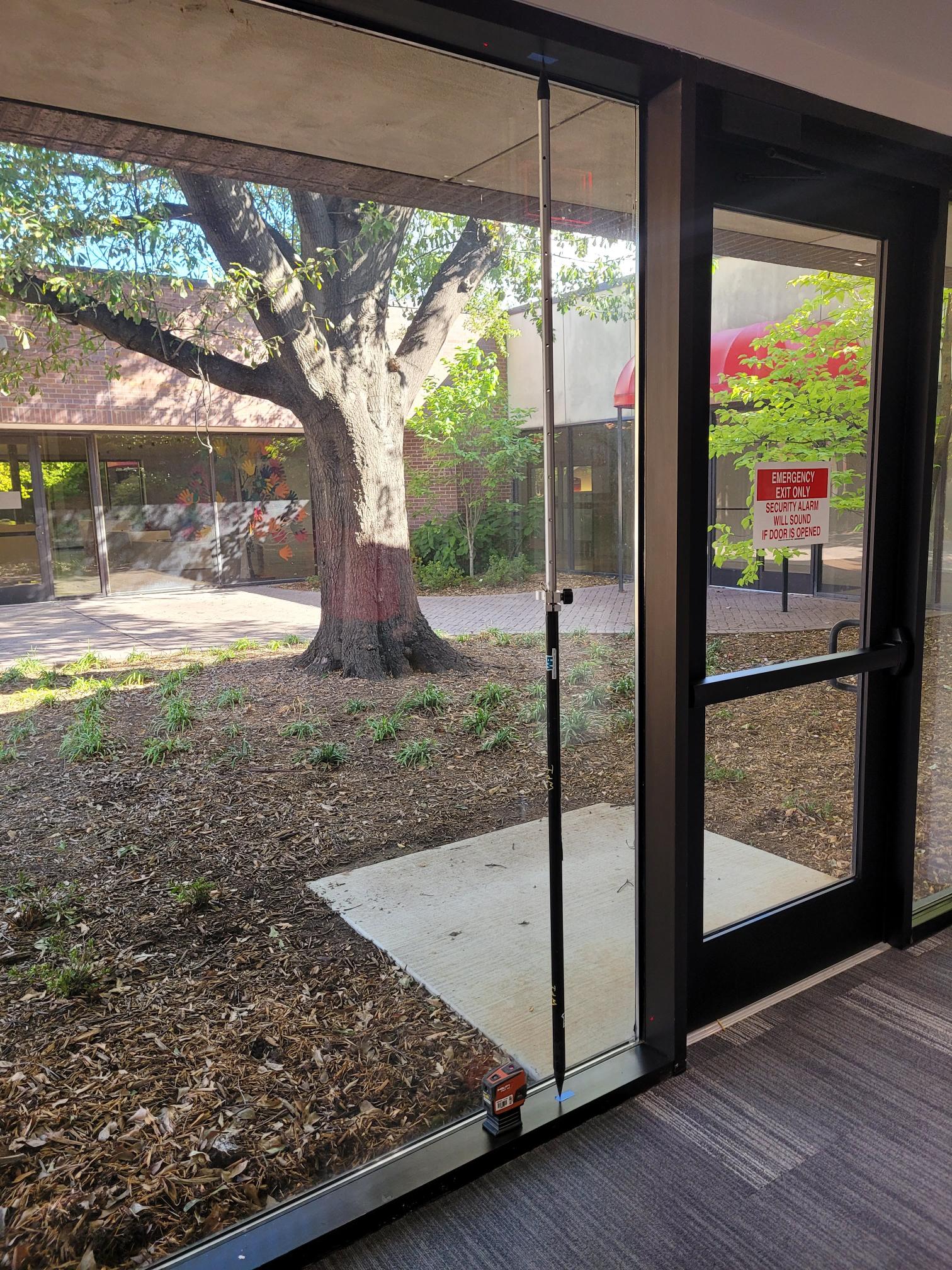

  4. Udstræk prisme-stangen helt mellem de to mærker.

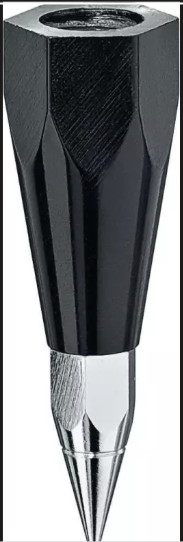

    • For præcision vil du sandsynligvis foretrække at skrue en ekstra prisme-stangtip (POAW45) på toppen af stangen, hvis tilgængelig ()
  5. Juster stangen, indtil den er perfekt justeret med begge punkter

Denne metode hjælper med at holde stangen stabil, mens skruerne til vaterpasset justeres.

Justering af vaterpasset

  1. Løsn vaterpasjusteringsskruerne
  2. Juster hver skrue, indtil vaterpasset er centreret
  3. Fastgør skruerne forsigtigt

Slutkontroller og bedste praksis

  • Kontroller vaterpasset igen efter at have strammet skruerne
  • Verificer periodisk vaterpasets nøjagtighed, især efter:
    • At stangen er blevet tabt
    • Transport af udstyr
    • Lange brugsperioder
  • Niveller altid stangen før afsætning af punkter
Et korrekt kalibreret vaterpas sparer tid, forhindrer genarbejde og øger tilliden under layout.

Yderligere reference

For en visuel demonstration kan du se følgende video for inspiration.
