Wie verbinde ich das Gerät mit einem Prisma oder Ziel?

Wie kann ich die HCL-Software verwenden, um meine Prismen und Ziele zu finden?

Mit der Kamerafunktion können Sie nach Ihren Prismen und Zielen suchen. Wenn Sie Bluetooth (auch als „Funk“ bezeichnet) verwenden, können Sie keine Videoübertragung empfangen, aber die Funktionen zum Drehen des Geräts und zum Suchen von Prismen bleiben erhalten.

So finden Sie Prismen und Ziele mit der Kamera:

Sobald Ihr Gerät mit der HCL-Software verbunden ist, können Sie die Kamera-App ganz einfach durch Antippen des Kamerasymbols im oberen Menü öffnen. Wenn Sie nicht auf ein Prisma oder Ziel ausgerichtet sind, wird ein rotes Ausrufezeichen (1) angezeigt. Wenn Sie auf ein Prisma oder Ziel ausgerichtet sind, wird ein Vorhängeschloss-Symbol (2) angezeigt.

Beachten Sie, dass bei Verwendung eines Lasers ohne Prismenverriegelung immer das Vorhängeschloss-Symbol angezeigt wird, das anzeigt, dass das Gerät messbereit ist.

Welche Funktionen haben die verschiedenen Symbole im Kameramodus?

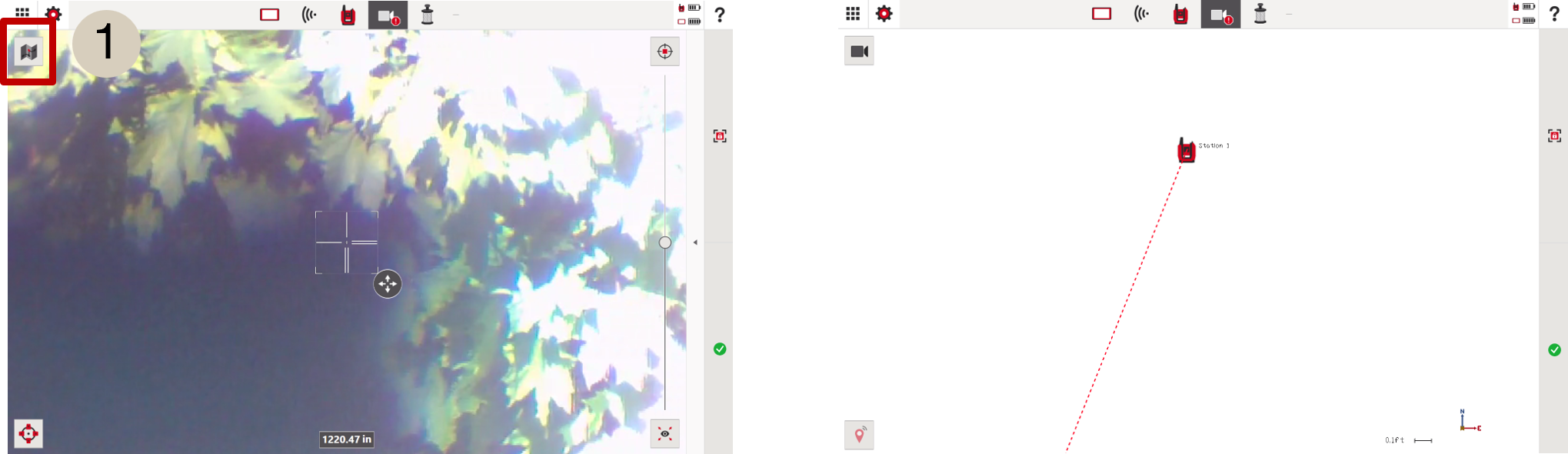

1. Öffnen Sie Ihre CAD-Ansicht. Wenn Sie bereits stationiert sind, sehen Sie zur Orientierung auch eine gepunktete rote Linie, die die Blickrichtung Ihres Geräts anzeigt.

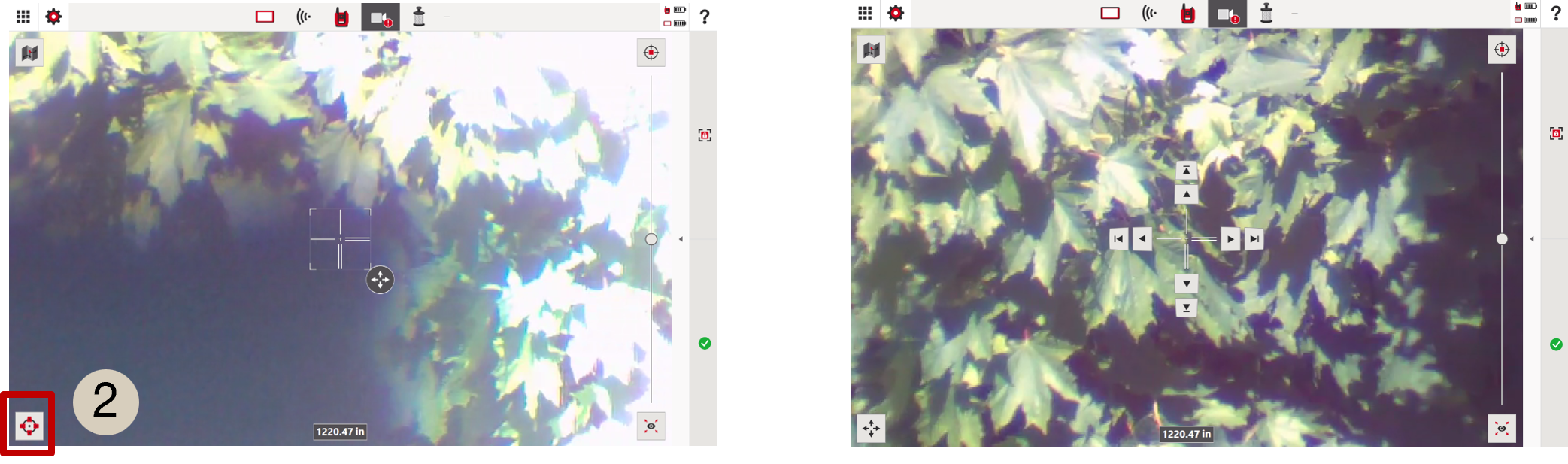

2. Joystick-Option für präzise Ausrichtung. Pfeile mit Endlinien bewegen sich etwas weiter als solche ohne Endlinien.

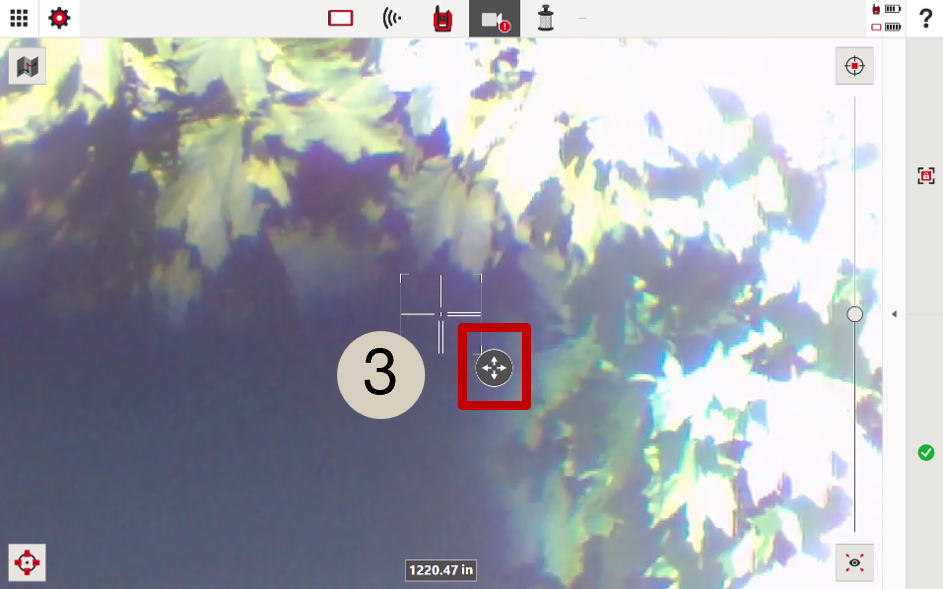

3. Option „Smart Targeting“ ziehen und verschieben. Ziehen Sie dieses Symbol an die gewünschte Stelle, und die Totalstation richtet sich nach der Position aus, an die Sie das Symbol bringen.

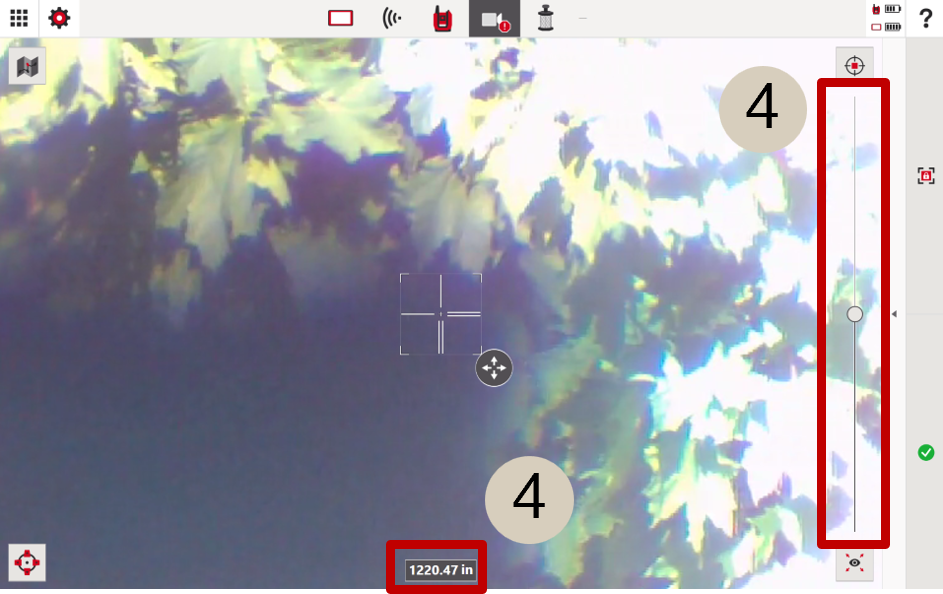

4. Fokusentfernung und manuelle Fokus-Seitenleiste. Mit der Fokusentfernung können Sie die Entfernung, auf die Sie die Kamera fokussieren möchten, manuell in sehr kleinen Schritten einstellen, während Sie mit der Fokusleiste den Fokus schneller an die gewünschte Stelle ziehen können.

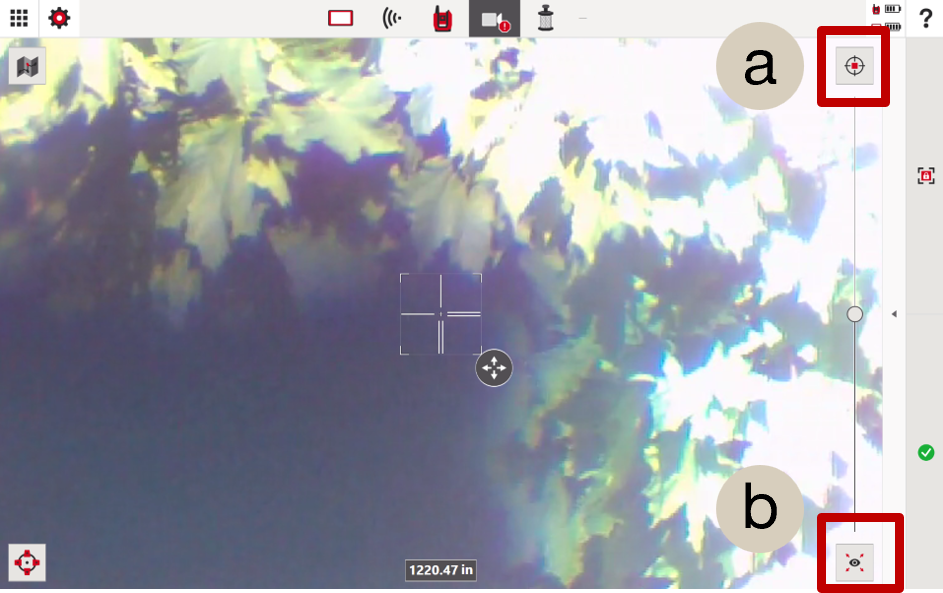

Verwenden Sie die Autofokus-Taste (a) oder die Zoom-Taste (b) als zusätzliche Hilfe-Symbole, um das gesuchte Prisma oder Ziel zu finden/zu fixieren.

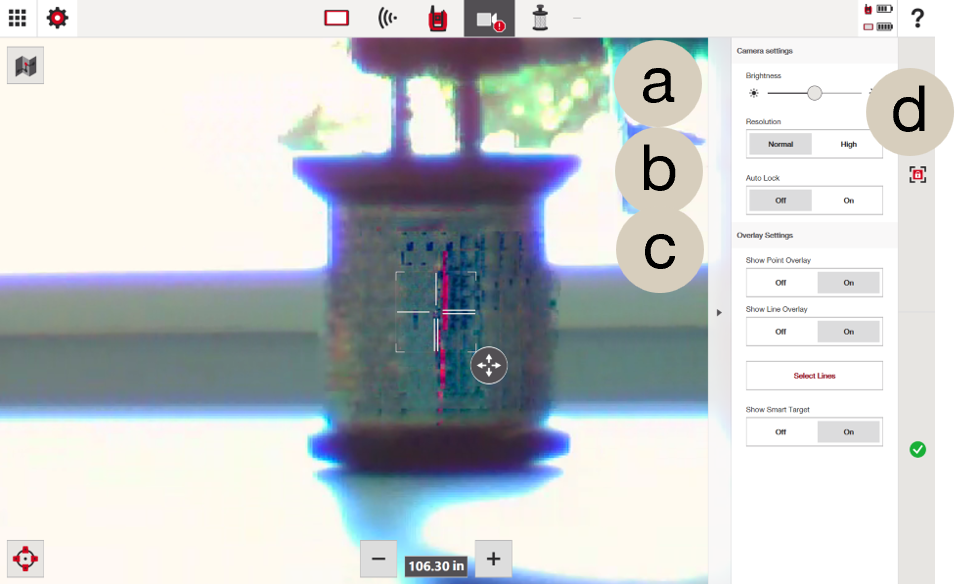

5. Öffnen Sie das Seitenleistenmenü, um die Helligkeit (a) und die Bildauflösung (b) anzupassen und die automatische Verriegelung (c) zu aktivieren. Beachten Sie, dass die automatische Verriegelung bedeutet, dass das Gerät das Prisma fixiert, ohne dass Sie auf „Prismensuche“ (d) oben rechts im Tablet-Fenster klicken müssen, solange es sich innerhalb des Kamerafensters befindet. Unabhängig davon, ob die automatische Verriegelung aktiviert oder deaktiviert ist, kann das Symbol „Prismensuche” immer als Option verwendet werden, um das Prisma zu finden, wenn es sich innerhalb des Fensters befindet.

Aktivieren Sie außerdem Punkt- und Linienüberlagerungen aus Ihrer CAD-Datei für eine erweiterte Ansicht (e) und wählen Sie die spezifischen Linien aus, die Sie in Ihrer Kameraansicht überlagert sehen möchten. Die Option „Smart Targeting anzeigen“ (f) schaltet einfach die Option „Smart Targeting“ aus Punkt 3 ein oder aus.

Nachfolgend sehen Sie, wie die Überlagerung mit Punkten und Linien aussehen könnte:

Kann das Tool versehentlich etwas fixieren, das kein Prisma ist?

Ja. Das sollte zwar nicht oft vorkommen, aber Reflektorwesten und Glas können die Prismenverbindung stören. Bitte beachten Sie dies bei der Suche nach Ihren Zielen und stellen Sie sicher, dass Sie Ihre tatsächlichen Ziele anvisieren und mit ihnen eine Verbindung herstellen.
