Fehlende Linie – Anleitung zur Verwendung

Verwenden Sie „Fehlende Linie“ als Live-Maßband, das Ihnen Höhe, Neigung und Entfernungsinformationen liefert

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

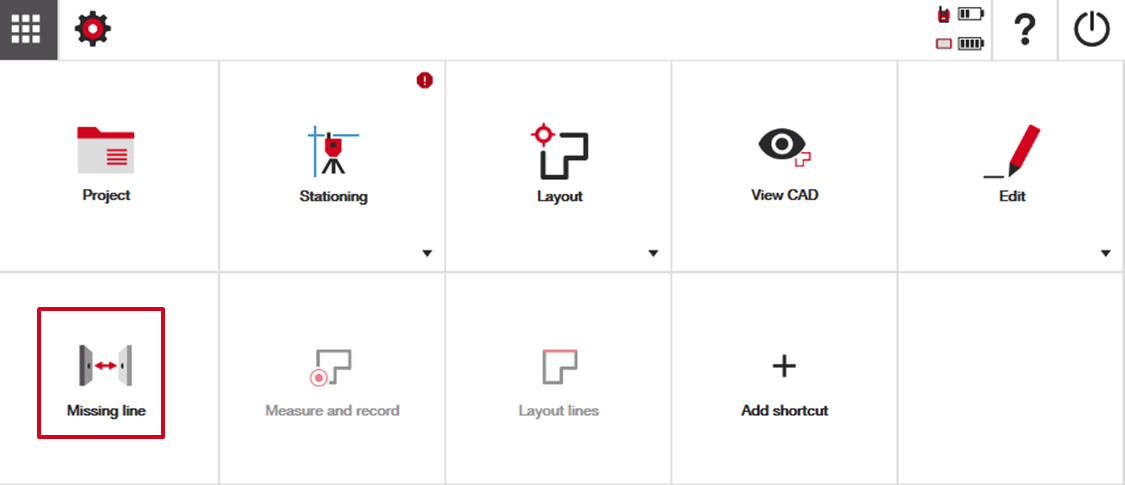

2. Wählen Sie „Fehlende Linie“: Sie finden „Fehlende Linie“ im Startbildschirm-Menü oder im Seitenmenü innerhalb Ihrer CAD-Ansicht.
3. Werte messen: Die Anwendung verwendet die gemessenen Werte zwischen den Standorten, sodass Sie sich keine Sorgen um Stations- oder Punktkoordinaten machen müssen.

Sie sind bereit, die Funktion „Fehlende Linie“ zu verwenden.

Fehlende Linie Demo

Klären Sie, was Sie messen

Bevor Sie beginnen, erkennen Sie, dass Sie die Entfernung, den Winkel, die Neigung und die Höhe zwischen zwei Punkten messen werden. Finden Sie den ersten Punkt, von dem aus Sie messen möchten, und wenn Sie bereit sind, drücken Sie die rote Messtaste.

Sobald dies gemessen ist, gibt Ihr Gerät Ihnen eine „Live-Anzeige“ der Messdaten von diesem Punkt. Wenn Sie beispielsweise Ihren ersten Punkt mit einem Prisma gemessen haben, wird das Gerät, während es dem Prisma folgt, wenn Sie sich bewegen, automatisch anfangen, Ihnen die Maßdaten bezüglich der Messungen Ihres Standorts zurück zu diesem ursprünglichen Startpunkt anzuzeigen.

Um den zweiten Punkt für diese Anwendung „festzulegen“, drücken Sie einfach erneut die rote Messtaste. Drücken Sie das grüne Häkchen oder die Zurück-Taste, um die Anwendung neu zu starten.

Verstehen der Daten

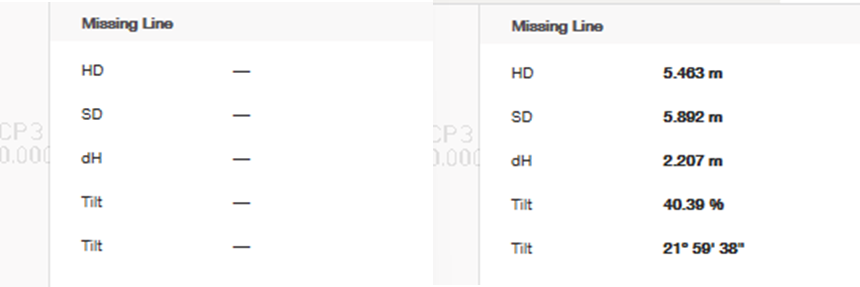

Wenn Sie das Menü auf der rechten Seite herausziehen, werden Sie feststellen, dass die Messinformationen leer sind, bevor Sie beginnen, aber nach der Messung Ihres ersten Punktes werden die Daten angezeigt.

Im folgenden Beispiel beträgt die Entfernung von unserem ersten gemessenen Punkt zum zweiten Punkt eine horizontale Distanz (HD) von 5,463 m, eine Neigungsdistanz (SD) von 5,892 m und eine Höhenunterschied (dH) von 2,207 m. Beachten Sie, dass die HD die exakte horizontale Entfernung zwischen den beiden Punkten ist, ohne den Höhenunterschied zu berücksichtigen. Die SD, oder Neigungsdistanz, ist der Wert, der die diagonale Entfernung zwischen den beiden Punkten unter Berücksichtigung ihres Höhenunterschieds angibt.

Die „Neigungs“-Daten beschreiben den Steigungswinkel vom ersten zum zweiten Punkt. Sie sehen diese Steigung sowohl im Prozentformat als auch in Grad angegeben.
