Referenzpunkt und Gerätaufstellung – Best Practices

Tipps für die ideale Einrichtung von Referenzpunkten und Aufstellung des Geräts:

1. Verwenden Sie mindestens 3 Referenzpunkte, vorzugsweise 4-5, wenn möglich.
2. Geben Sie Referenzpunkten Vorrang, die sicher und unbeweglich sind.
3. Halten Sie die Referenzpunkte an den Rändern Ihres Absteckbereichs, wenn möglich um die gesamte Baustelle herum.
4. Halten Sie die Referenzpunkte auf derselben horizontalen Ebene, mit einem Drehwinkel zwischen ihnen zwischen 45° und 120°.
5. Wenn Sie den Prismenstab zur Stationierung verwenden, versuchen Sie, das Prisma so nah wie möglich am Boden zu halten.
6. Sichern Sie die Totalstation gegen Verrutschen oder Vibrationen.
7. Fügen Sie um Ihre Baustelle herum zusätzliche Prismen als Kontrollpunkte hinzu

Verwenden Sie mindestens 3 Referenzpunkte:

Bei Totalstationen gilt: Je mehr Referenzpunkte Ihnen zur Verfügung stehen, desto besser. Insbesondere bei HCL kann das Gerät anhand der von Ihnen gemessenen Referenzpunkte die beste vermutete Totalstationsaufstellung berechnen. Es berechnet die genauesten zu verwendenden Referenzpunkte und empfiehlt sogar, welche Referenzpunkte wahrscheinlich ungenau sind. Je mehr Referenzpunkte analysiert werden können, desto wahrscheinlicher ist es, dass eine genaue Station gefunden wird.

Das Gerät kann zwar eine Stationsposition nur anhand von 2 Referenzpunkten berechnen, aber mit 3 oder mehr Referenzpunkten kann die Totalstation anhand der gemessenen Daten die beste Stationsoption empfehlen. Darüber hinaus verringert die Verwendung von 3 oder mehr Referenzpunkten das potenzielle Risiko, dass das Gerät nicht stationiert werden kann, wenn einer der Referenzpunkte verdeckt oder verschoben wurde.

Priorisieren Sie sichere und unbewegliche Referenzpunkte:

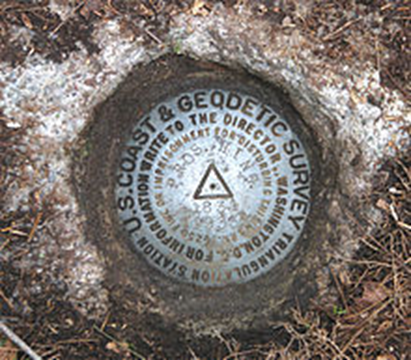

Wenn Sie sich nicht sicher sind, welche Referenzpunkte genau sind, sollten Sie Referenzpunkte priorisieren, die sicher und unbeweglich erscheinen, z. B. Referenzpunkte, die fest montiert oder verankert sind. Wenn diese ungenaue Messungen zum Ergebnis haben, ist es wahrscheinlicher, dass sie im CAD falsch eingezeichnet oder in Ihrem Projekt falsch beschriftet sind. Wenn diese Art von Referenzpunkten nicht zur Stationierung des Geräts beitragen, müssen Sie möglicherweise mit dem Geometer sprechen.

Halten Sie Referenzpunkte an den Rändern Ihres Absteckbereichs um die Baustelle herum:

Je konsistenter Sie Referenzpunkte außerhalb Ihres Absteckbereichs messen, desto konsistenter wird Ihr Absteckung. Wenn Ihre Referenzpunktmessungen beispielsweise nur 10 m vom Gerät entfernt sind, ist es unwahrscheinlich, dass ein Punkt, der 30 m vom Gerät entfernt liegt, sehr genau ist. Am besten legen Sie fest montierte und sichere Referenzpunkte fest, die die Baustelle umgeben, sodass Sie selten außerhalb dieser Punkte abstecken müssen.

Durch die Referenzpunkte rund um die Baustelle kann die Totalstation während des Stationierungsvorgangs eine vollständige 360°-Drehung ausführen. Dabei misst sie nacheinander jeden Referenzpunkt und dreht sich dabei einmal um sich selbst. Durch die vollständige 360°-Drehung ist die Positionsberechnung wahrscheinlich genauer.

Halten Sie eine gleichmäßige horizontale Ebene und einen Drehwinkel von 45°-120° zwischen den Referenzpunkten ein:

Horizontal- und Vertikalwinkel sind ein wichtiger Bestandteil der verschiedenen Messungen der Totalstation, insbesondere ihrer Positionierung auf der Baustelle. Indem Sie alle Referenzpunkte auf derselben horizontalen Ebene halten, verringern Sie die Wahrscheinlichkeit von Positionierungsfehlern, da der Vertikalwinkel zwischen den Punkten relativ konstant bleibt.

Darüber hinaus ist es wahrscheinlicher, dass Sie eine möglichst genaue Positionierung erhalten, wenn Sie die horizontalen Winkel zwischen den Kontrollpunkten zwischen 45° und 120° halten. Durch die Einhaltung dieses horizontalen Winkelbereichs wird verhindert, dass die Totalstation Positionsberechnungen anhand stark unterschiedlicher horizontaler Winkel vornimmt. Beispielsweise ist es schwieriger, eine genaue Position zu berechnen, wenn die Berechnung auf Winkeländerungen von 5° und 145° basiert, als wenn sie auf gleichmäßigen 90°-Winkeländerungen basiert.

Halten Sie das Prisma während der Stationierung möglichst niedrig über dem Boden:

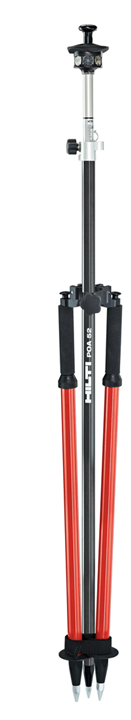

Wenn Sie das Gerät mit einem Prismenstab stationieren, wie in der Abbildung unten, sollten Sie das Prisma eher an der Unterseite des Stabs als an der Oberseite anbringen. Durch die Anbringung des Prismas an der Unterseite des Stabs wird die Fehlerwahrscheinlichkeit verringert, dass der Stab bei der Messung der Referenzpunkte nicht waagerecht ist.

Unabhängig davon, ob sich das Prisma oben oder unten an des Prismenstabs befindet, achten Sie darauf, dass der Prismenstab waagerecht ist, insbesondere bei der Stationierung.

Sichern Sie die Totalstation gegen Verrutschen und Vibrationen:

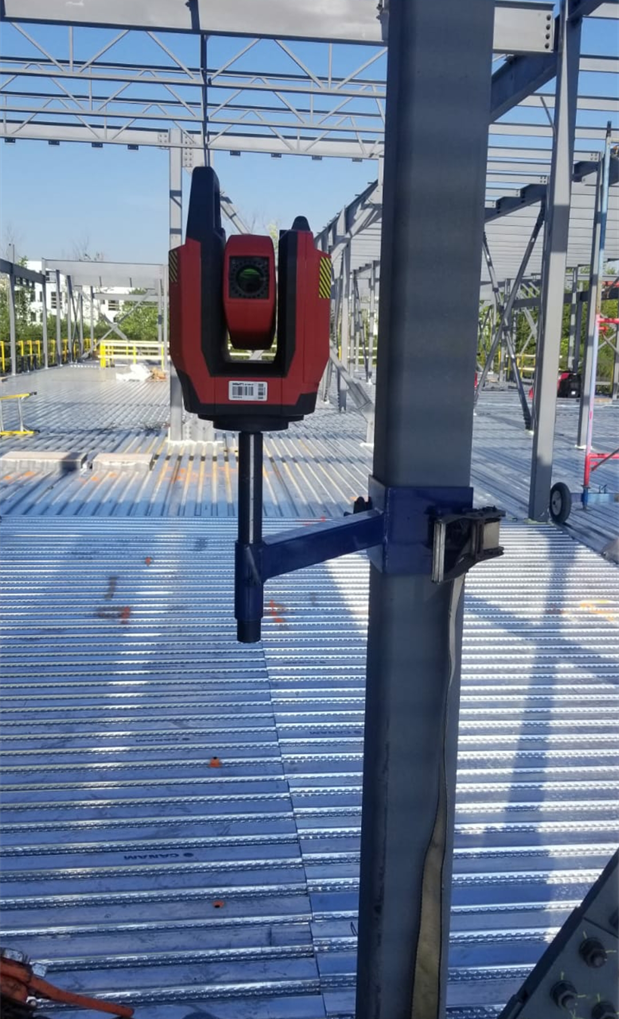

Verwenden Sie Maßnahmen, um das Gerät vor Vibrationen und Verrutschen zu sichern. Das Gerät führt zwar eigene Kalibrierungen durch, aber wenn Sie sicherstellen, dass es an einem sicheren und stabilen Ort auf der Baustelle steht, haben Sie die besten Voraussetzungen, um während der gesamten Absteckung die Genauigkeit zu gewährleisten.

Fügen Sie "Rückversicherungs" als zusätzliche Referenzpunkte hinzu:

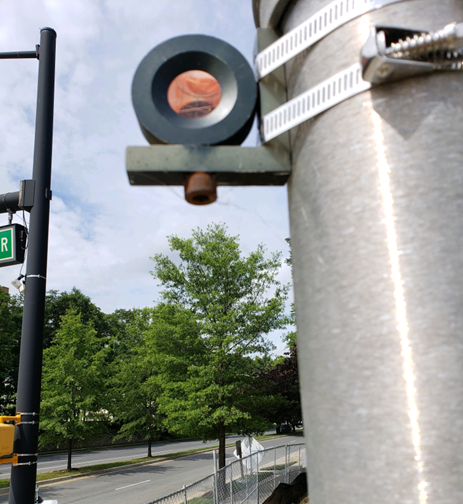

Nachdem das Gerät stationiert wurde, ist es immer ratsam, mit der Anwendung „Messen und Registrieren“ zusätzliche Referenzpunkte zu messen, die in Zukunft verwendet werden können. Die Verwendung von solchen Rückversicherungsprismen, wie z. B. dem POA 103, ist eine hervorragende Möglichkeit, eine konsistente Baustellenkontrolle zu gewährleisten. Je mehr solcher Prismen Sie als Referenzpunkte speichern, desto wahrscheinlicher ist es, dass Sie die Folgen von verdeckten oder entfernten Referenzpunkte während des Projekts verringern können.
