Anwendung „Skizze“ – Anleitung

Die Anwendung „Skizze“ wurde entwickelt, damit Sie auf Ihrer CAD-Zeichnung zeichnen können, um alle Linien, die Sie als Referenz benötigen, zu aktualisieren oder zu erstellen.

Schritt 1: Wählen Sie einen Startpunkt

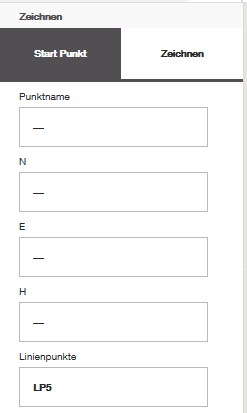

Wenn Sie „Skizze“ öffnen, werden Sie aufgefordert, den „Startpunkt“ auszuwählen, von dem aus Sie mit der Arbeit beginnen möchten. Beachten Sie, dass Sie immer einen Punkt (entweder einen Messen-Punkt, einen gemessenen Punkt oder einen Kontrollpunkt) benötigen, von dem aus Sie mit Ihrer Skizzenarbeit beginnen.

Sie benötigen nicht unbedingt eine CAD-Datei, um mit dem Skizzieren zu beginnen, aber Sie benötigen einen Punkt innerhalb Ihres Auftrags, um beginnen zu können.

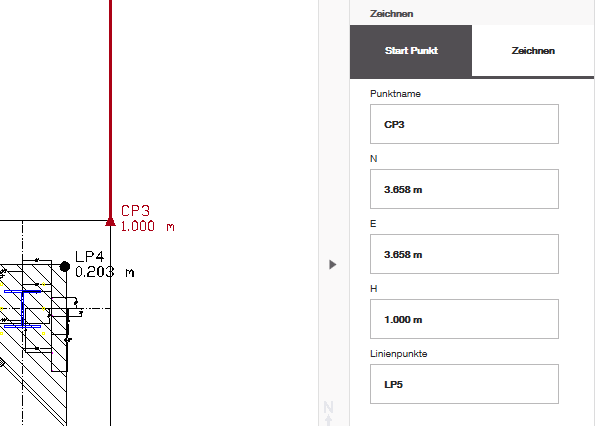

Nachdem Sie einen Punkt ausgewählt haben, überprüfen Sie, ob der Name und die Koordinaten des Startpunkts korrekt sind und ob die „Linienpunkte“, die Sie erstellen möchten, so beschriftet sind, wie Sie es beim Skizzieren beabsichtigen. Im folgenden Beispiel lautet der Name meines Linienpunkts „LP5“, und wenn ich nacheinander weitere Linien zeichne, erhöht sich auch die Punktnummer, während das Präfix gleich bleibt.

Schritt 2: Mit dem Skizzieren beginnen

Navigieren Sie zur Registerkarte „Skizze“ und beginnen Sie mit dem Skizzieren.

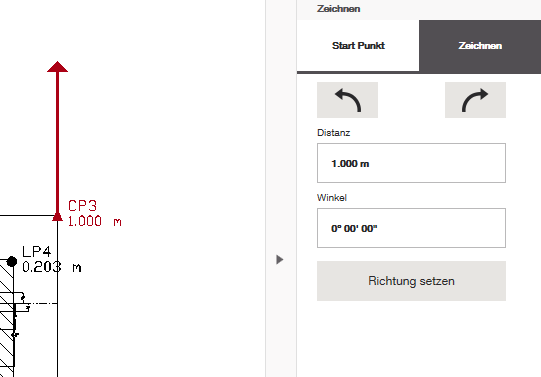

„Abstand“ ist der Abstand, den die nächste Linie von dem Punkt, an dem Sie begonnen haben, zurücklegen soll, und „Winkel“ ist der Winkel, in dem sie sich von diesem Punkt aus drehen soll. Beachten Sie, dass 0° direkt nach oben zeigt (Nordrichtung).

Sie können auch die Pfeile nach links und rechts verwenden, um den Winkel bequem um genau 45° von der Ausrichtung der Linie aus zu drehen.

„Richtung setzen“ kann verwendet werden, wenn Sie die Linie genau auf den Winkel einer vorhandenen Linie in Ihrer CAD-Datei oder die Ausrichtung von zwei Punkten innerhalb Ihres Auftrags ausrichten möchten.

Schritt 3: Setzen Sie Ihre Skizze fort

Drücken Sie auf das grüne Häkchen, wenn Sie sicher sind, dass Ihr skizziertes Liniensegment korrekt ist. Nach Abschluss werden Sie automatisch aufgefordert, eine weitere Linie vom Ende der gerade erstellten Linie aus zu skizzieren.

Wenn Sie stattdessen eine Linie von einem anderen Startpunkt aus skizzieren möchten, gehen Sie einfach zurück und wählen Sie einen neuen Startpunkt aus.
