Anwendung „Abstand zwischen Punkten“ – So geht's

Dieser Artikel befasst sich damit, wie der Abstand zwischen Punkten innerhalb der angezeigten CAD-Datei gemessen werden kann. Wenn Sie mit der Totalstation Messungen zwischen Punkten durchführen müssen, um die Entfernung zu ermitteln, suchen Sie wahrscheinlich nach der Anwendung „Spannmaß“.

Wie misst man den Abstand zwischen Punkten?

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

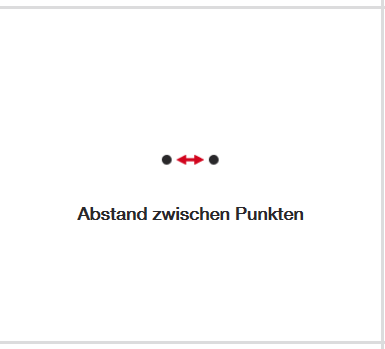

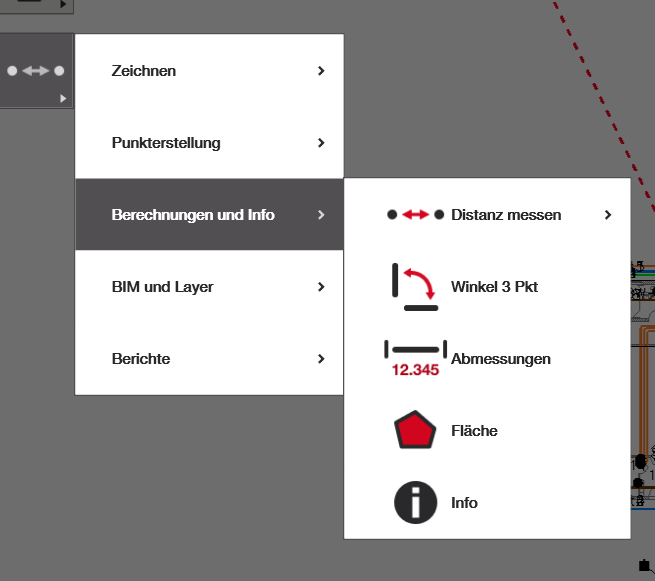

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
3. Wählen Sie zwei Punkte aus und messen Sie: Befolgen Sie die Anweisungen, um Ihr Ergebnis zu erhalten.

Die von Ihnen ausgewählten Punkte sollten rot werden und zwischen ihnen sollte eine rote Linie erscheinen. Klicken Sie anschließend auf das grüne Häkchen auf der rechten Seite und Ihre Messdaten werden oben rechts angezeigt.

Das Ergebnis verstehen

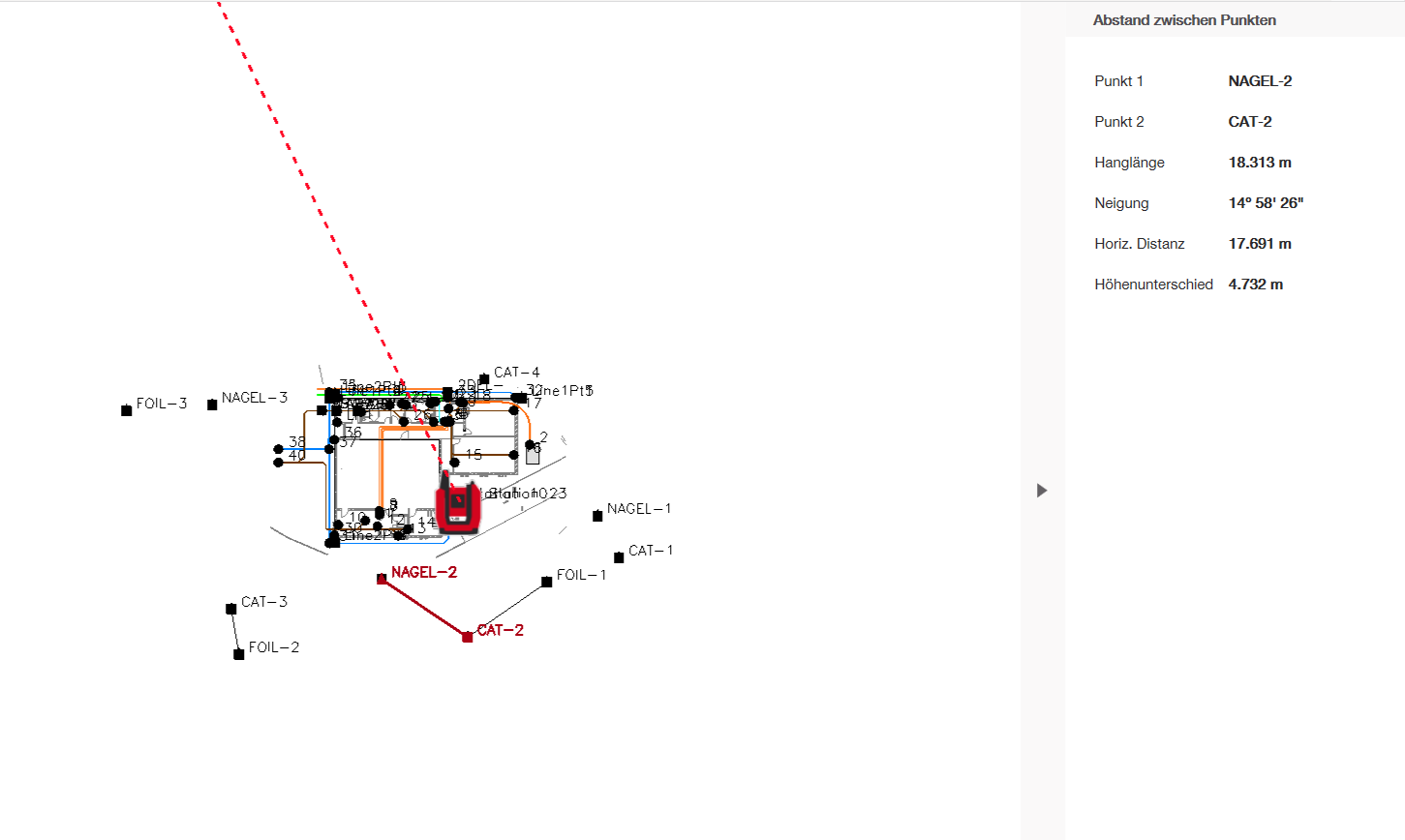

Sobald Sie auf das grüne Häkchen geklickt haben, können Sie Ihr Ergebnis anzeigen. Im Popup-Menü, das oben rechts auf dem Bildschirm erscheint, können Sie nun die Messdaten sehen. Zuerst werden die Namen der beiden Punkte angezeigt, gefolgt von der „Neigungslänge”, die den gesamten (diagonalen) Abstand zwischen den Punkten unter Berücksichtigung des Höhenunterschieds misst.

Als Nächstes folgt die „Neigungssteigung”, die Ihnen den Neigungswinkel der Linie angibt, die die beiden ausgewählten Punkte verbindet.

Die „Horizontale Entfernung” gibt Ihnen dann die Entfernung ohne Berücksichtigung der Höhenunterschiede zwischen den Punkten an, und der „Höhenunterschied” ist die vertikale Entfernung zwischen den Punkten.

Im folgenden Beispiel haben die beiden Punkte einen Höhenunterschied von 4,7 m, sodass die „Neigungslänge” oder Gesamtentfernung von 18,3 m sich von der horizontalen Entfernung von 17,7 m unterscheidet.
