Anwendung „Linie und Versatz“ – So geht's

Die Anwendung „Linie und Versatz“ eignet sich hervorragend, um schnell den Abstand zwischen Punkten zu einer bestimmten Linie zu überprüfen. Beispielsweise können Sie damit die Gestaltung von Ankerpunkten zu einer bestimmten Gitterlinie oder die gemessene Position bestimmter Objekte zu einer Wand überprüfen.

Wie misst man den Abstand zwischen Punkten?

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

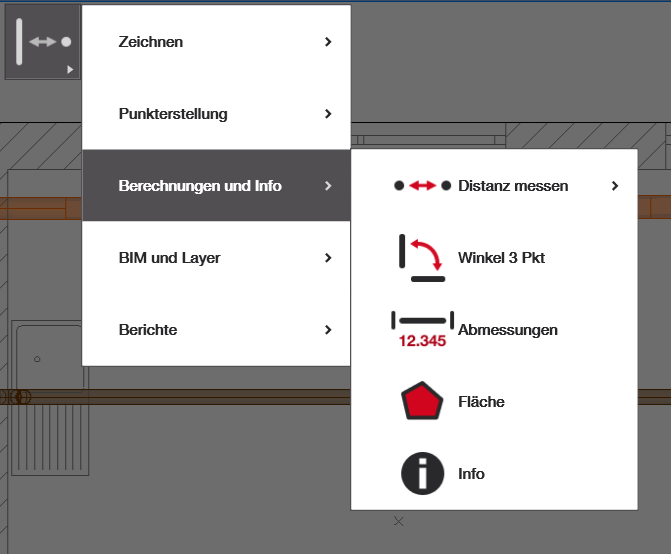

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.

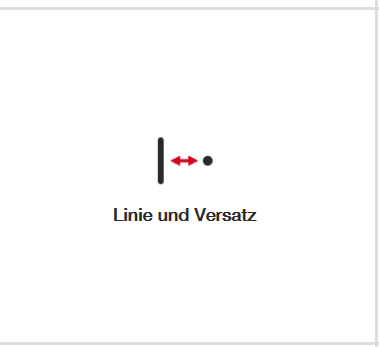

   1. Wenn Sie „Linie und Versatz” nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.
3. Wählen Sie eine Linie oder einen Bogen und dann einen Punkt: Folgen Sie den Anweisungen, um Ihr Ergebnis zu erhalten.

Die von Ihnen ausgewählte Linie oder der Bogen sollte rot werden, danach können Sie den Punkt auswählen. Dieser Punkt sollte ebenfalls rot werden, woraufhin das Ergebnis in der oberen rechten Ecke des Bildschirms angezeigt wird.

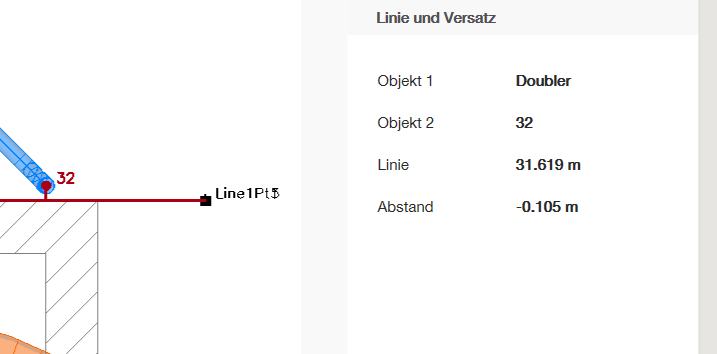

Das Ergebnis verstehen

Die von Ihnen ausgewählte Linie oder der Bogen sollte als „Objekt 1” aufgeführt sein, während der Punkt als „Objekt 2” aufgeführt sein sollte. Die „Linien”-Messung ist der Abstand vom Anfang der Linie bis zu Ihrem ausgewählten Punkt. Der „Versatz” ist der Abstand vom nächstgelegenen Punkt der Achse 2/3-Punkt bis zum gemessenen Punkt.
