Linien- und Versatzanwendung – Anleitung

Die Linien- und Versatzanwendung ist eine großartige Möglichkeit, schnell die Abstände von Punkten zu einer bestimmten Linie zu überprüfen. Zum Beispiel, um das Design von Ankerpunkten von einer bestimmten Rasterlinie zu verifizieren oder den gemessenen Standort bestimmter Objekte von einer Wand aus zu überprüfen.

Linien- und Versatz-Demo

Wie misst man den Abstand zwischen Punkten?

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

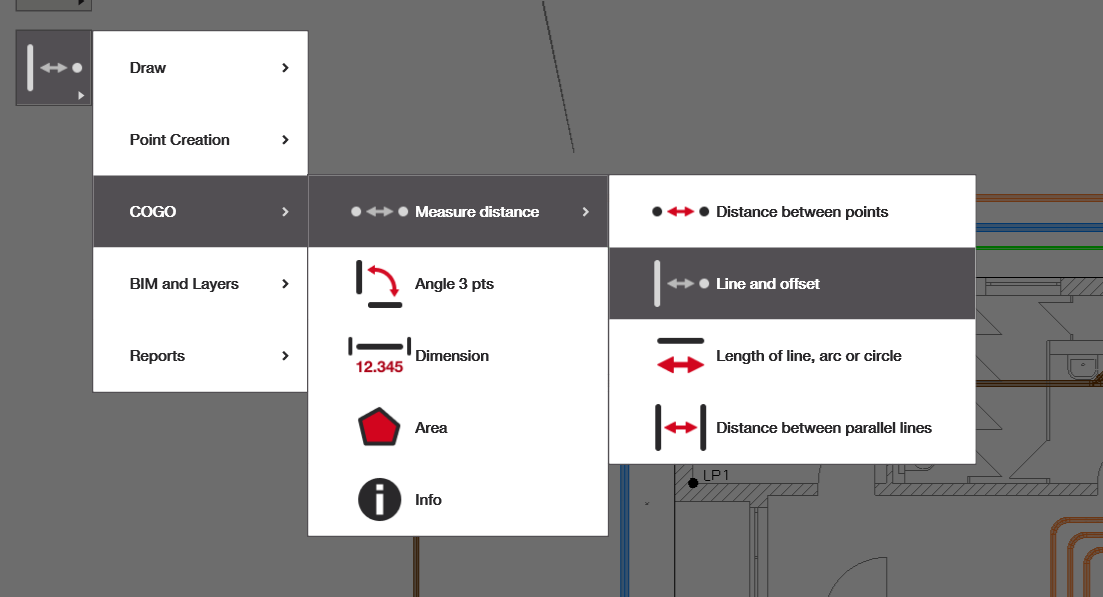

2. Öffnen Sie die Anwendung: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   1. Wenn Sie die Anwendung „Linie und Versatz“ nicht auf dem Startbildschirm haben, wählen Sie „Shortcut hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.
3. Wählen Sie eine Linie oder einen Bogen, dann einen Punkt aus: Folgen Sie den Anweisungen, um Ihr Ergebnis zu erhalten.

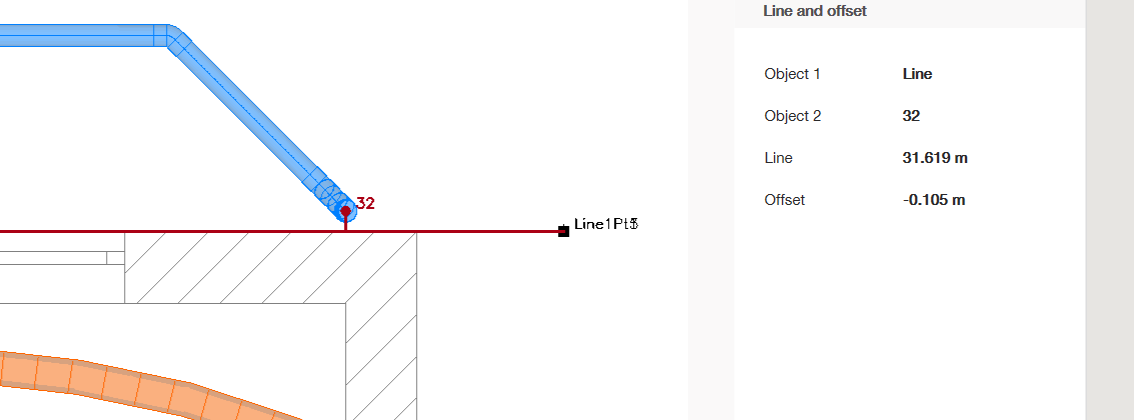

Die von Ihnen ausgewählte Linie oder der Bogen sollte rot werden, danach können Sie den Punkt auswählen. Auch dieser Punkt sollte rot werden, woraufhin das Ergebnis oben rechts auf dem Bildschirm angezeigt wird.

Verstehen der Ausgabe

Die von Ihnen ausgewählte Linie oder der Bogen wird als „Objekt 1“ aufgeführt, während der Punkt als „Objekt 2“ angezeigt wird. Die „Linie“-Messung ist der Abstand vom Anfang der Linie bis zu Ihrem ausgewählten Punkt. Der „Versatz“ ist der Abstand vom nächstgelegenen Punkt der Referenzlinie zu dem gemessenen Punkt.
