Anwendung "Abstände“ – So geht's

Möchten Sie Ihrem Entwurf die Länge einer Linie hinzufügen? Möchten Sie Bemaßungen für verschiedene Linien in der Datei anzeigen, ohne die Messungen erneut durchführen zu müssen? In diesem Artikel erfahren Sie, wie Sie Bemaßungen und Beschriftungen zu Ihrer Datei hinzufügen können.

So fügen Sie Bemaßungsbeschriftungen zu Ihrer Datei hinzu

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

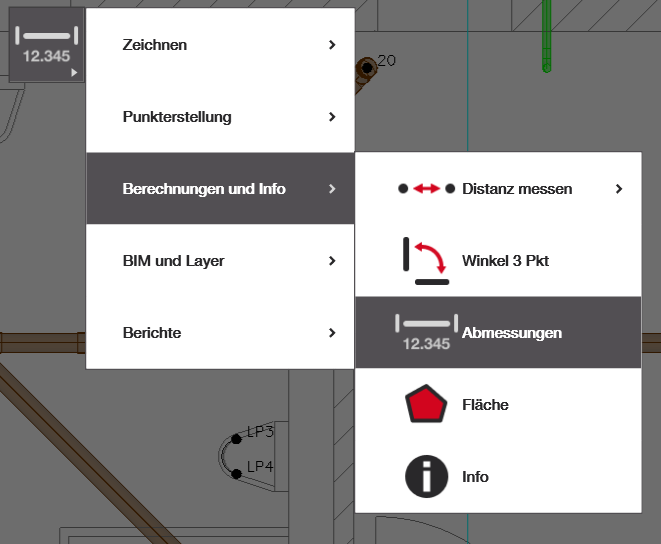

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   1. Wenn Sie die „Abmessungensanwendung” nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.
3. Linien auswählen und Beschriftung hinzufügen: Befolgen Sie die Anweisungen, um Ihre Messungen zu erhalten.

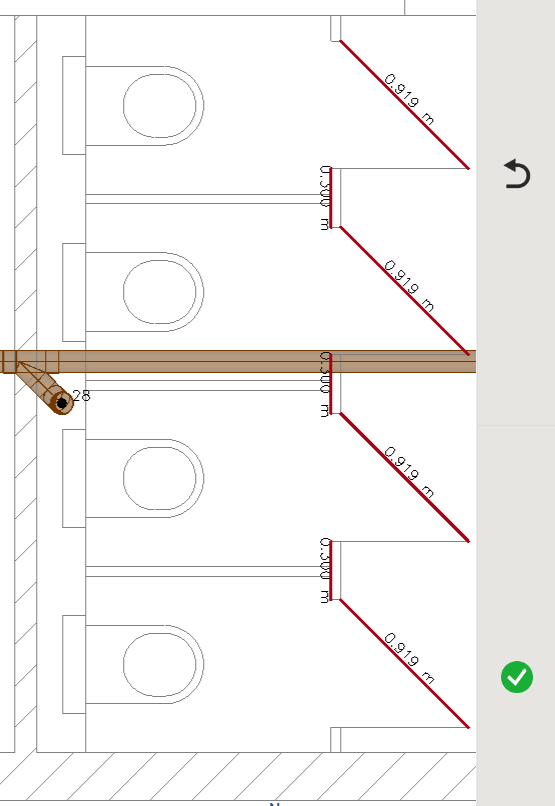

Wählen Sie die Linien aus, die Sie messen und beschriften möchten. Diese sollten rot werden. Um die Auswahl einer Linie aufzuheben, klicken Sie erneut darauf; sie sollte dann wieder ihre ursprüngliche Farbe annehmen. Wenn Sie alle Linien ausgewählt haben, denen Sie Abmessungen-Beschriftungen hinzufügen möchten, klicken Sie auf das grüne Häkchen auf der rechten Seite. Ihre Abmessungen-Beschriftungen werden über oder rechts von den ausgewählten Linien angezeigt.

Hinweis: Diese Abmessungsbeschriftungen sind nur temporäre Darstellungen. Sie werden nicht in der CAD-Datei gespeichert. Das bedeutet, dass beim Exportieren der CAD-Datei vom Tablet der Maßtext nicht als Teil der Datei exportiert wird. Ebenso werden die Maße nach einem Projekt- oder Auftragswechsel oder beim Schließen der HCL-Anwendung nicht mehr angezeigt, wenn das Projekt erneut geöffnet wird.
