Maßanwendung - Anleitung

Möchten Sie die Länge einer Linie in Ihr Design einfügen? Möchten Sie, dass die Maße verschiedener Linien in der Datei angezeigt werden, ohne die Messungen erneut durchführen zu müssen? Dieser Artikel erklärt, wie Sie Maßangaben und Beschriftungen zu Ihrer Datei hinzufügen.

Demo der Maßanwendung

Wie füge ich Maßbeschriftungen zu meiner Datei hinzu?

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

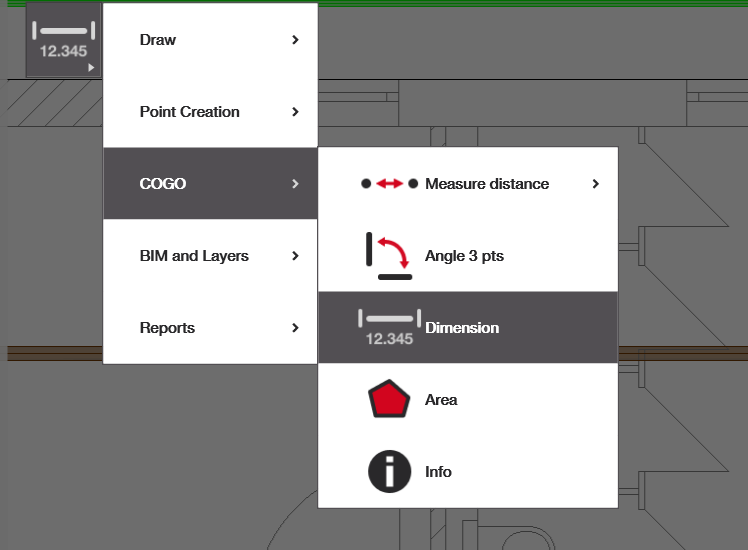

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   1. Falls Sie die „Maßanwendung“ nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.
3. Linien auswählen und Beschriftung hinzufügen: Folgen Sie den Anweisungen, um Ihre Messungen zu erhalten.

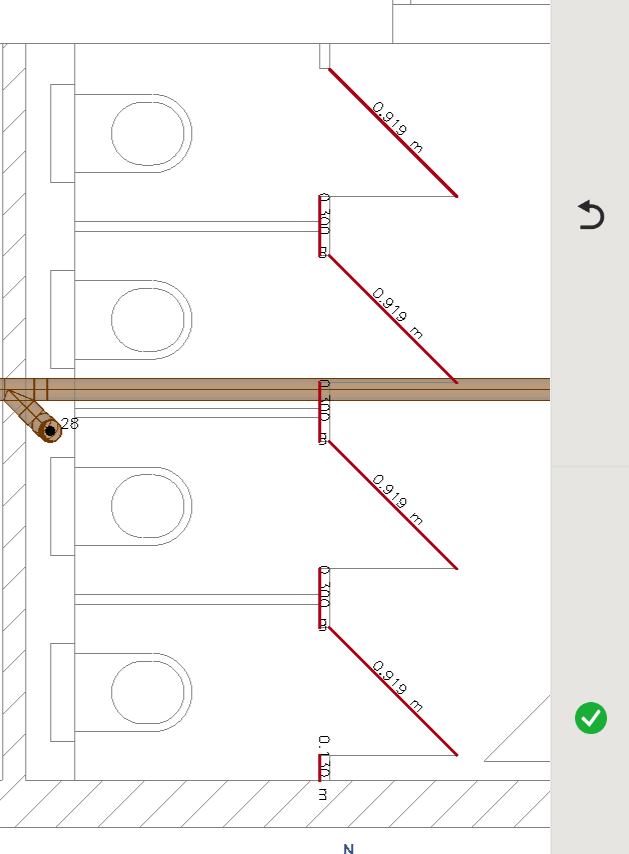

Wählen Sie die Linien aus, die Sie messen und beschriften möchten. Diese sollten rot werden. Um eine Linie abzuwählen, klicken Sie erneut darauf; sie sollte wieder ihre ursprüngliche Farbe annehmen. Wenn Sie alle Linien ausgewählt haben, denen Sie Maßbeschriftungen hinzufügen möchten, klicken Sie auf das grüne Häkchen rechts. Ihre Maßbeschriftungen erscheinen oberhalb oder rechts von den ausgewählten Linien.

Hinweis: Diese Maßbeschriftungen sind nur temporäre Anzeigen. Sie werden nicht in der CAD-Datei gespeichert. Das bedeutet, wenn Sie die CAD-Datei vom Tablet exportieren, wird der Maßtext nicht als Teil der Datei exportiert. Ebenso werden die Maße nicht mehr angezeigt, wenn Sie das Projekt wechseln, den Auftrag wechseln oder die HCL-Anwendung schließen und das Projekt anschließend erneut öffnen.
