Anwendung für Linien-, Bogen- oder Kreislänge – So geht's

Die Anwendung für Linien-, Bogen- oder Kreislänge liefert Ihnen Informationen zu jedem dieser Objekte, darunter Länge, Neigung, Entfernung, Höhe und Richtung.

Wie ermitteln Sie die Länge, Entfernung und andere Maße eines Objekts?

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

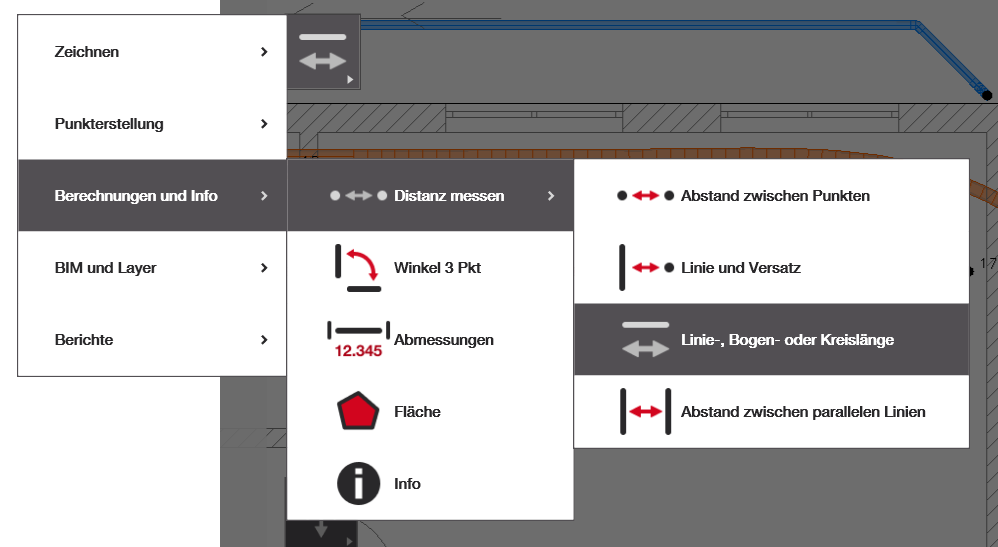

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie diese Anwendung nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.
3. Wählen Sie Punkte im relevanten Bereich aus und messen Sie: Befolgen Sie die Anweisungen, um Ihr Ergebnis zu erhalten.

Wählen Sie eine beliebige Linie, einen Bogen oder einen Kreis aus. Nach der Auswahl sollte das Segment rot werden und das Messergebnis sollte auf der rechten Seite angezeigt werden. Sie können dann auf verschiedene Abschnitte klicken und die entsprechenden Messwerte auf der rechten Seite abrufen.

Hinweis: Sie können keine Punkte auswählen und nur ein Objekt gleichzeitig auswählen. Wenn Sie Linienlängen vergleichen möchten, verwenden Sie bitte die Anwendung „Abmessungen“.

Interpretation der Ergebnisse

„Neigungslänge“ bezieht sich auf die Gesamtlänge der Linie einschließlich des Höhenunterschieds, wenn zwischen den Punkten auf der Linie ein Höhenunterschied besteht. Die „Neigung“ gibt Ihnen dann den Neigungswinkel der Linie (falls vorhanden) an, und der „Höhenunterschied“ misst den gesamten vertikalen Abstand zwischen dem höchsten und dem niedrigsten Punkt der Linie. Schließlich gibt Ihnen die „Richtung“ die Ausrichtung der Linie in Grad im Verhältnis zur Ausrichtung der CAD-Datei selbst an.

Bei Kreisen enthält die Ausgabe die Variablen Radius, Höhenunterschied, Kreisumfang und Fläsche. Die Fläsche des Kreises wird in Hektar angegeben, und es ist sehr wahrscheinlich, dass zukünftige Versionen die Fläsche auch in Quadratmetern anzeigen werden. Darüber hinaus bezieht sich der „Höhenunterschied“ auf geneigte oder 3D-Kreise.

Bei Bögen enthält die Ausgabe die Variablen Radius, Richtung, Bogenlänge und Höhenunterschied. „Richtung” bezeichnet den Winkel, der vom Startpunkt zum Endpunkt des Bogens gebildet wird. Ein Bogen mit einer Richtung von 180° ist beispielsweise ein perfekter Halbkreis. Die Metrik „Höhenunterschied” gilt auch für geneigte oder 3D-Bögen.

Zukünftige Versionen der Software werden es ermöglichen, Bögen und Kreise in 3D (geneigt) zu zeichnen.
