Längenmessung von Linie, Bogen oder Kreis – Anleitung

Die Anwendung zur Längenmessung von Linie, Bogen oder Kreis dient dazu, Ihnen Informationen über eines dieser Objekte zu geben, einschließlich Länge, Neigung, Entfernung, Höhe und Richtung.

Anleitungsvideo

Wie erhalte ich die Länge, Entfernung und andere Maße eines Objekts?

1. Projekt öffnen: Beginnen Sie, indem Sie ein beliebiges Projekt auf Ihrem Tablet öffnen.

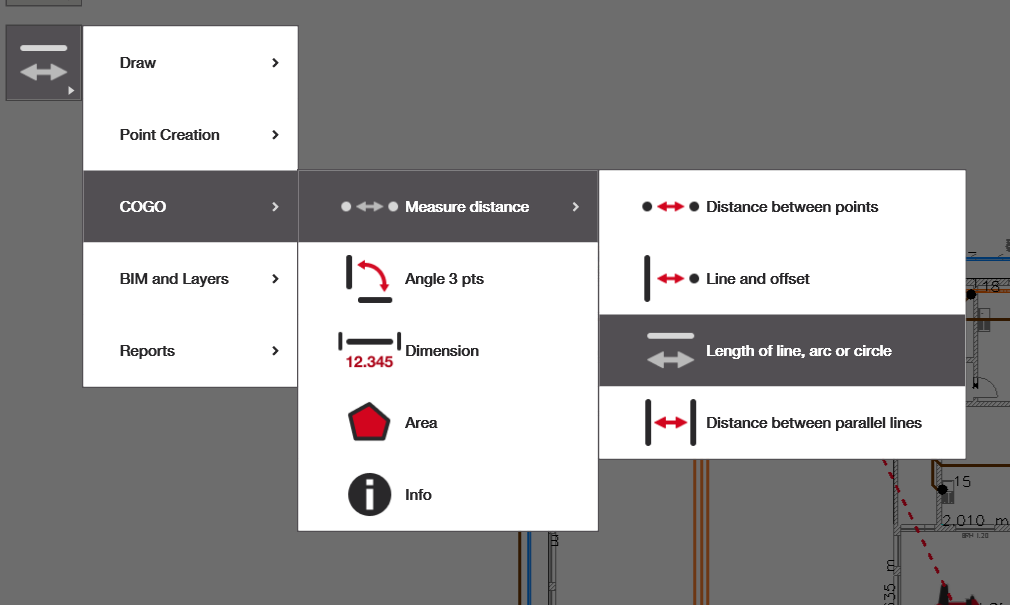

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Falls Sie diese Anwendung nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen“ und fügen Sie die unten angezeigte Anwendung hinzu.
3. Punkte um den relevanten Bereich auswählen und messen: Folgen Sie den Anweisungen, um Ihr Ergebnis zu erhalten.

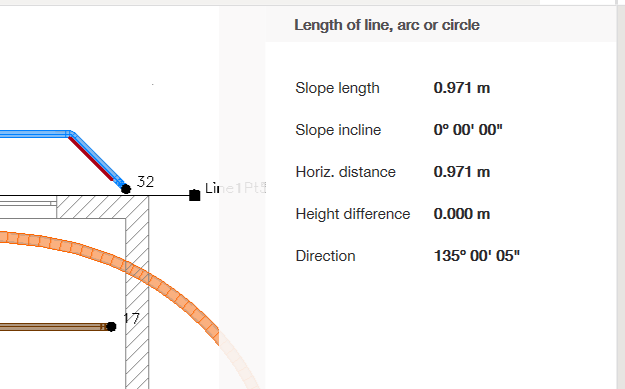

Wählen Sie eine beliebige Linie, einen Bogen oder einen Kreis aus. Nach der Auswahl sollte das Segment rot werden und das Messergebnis auf der rechten Seite erscheinen. Sie können dann auf verschiedene Abschnitte klicken und deren jeweilige Messwerte auf der rechten Seite abrufen.

Hinweis: Sie können keine Punkte auswählen und es kann jeweils nur ein Objekt ausgewählt werden. Wenn Sie Längen von Linien vergleichen möchten, verwenden Sie bitte die Anwendung „Maße“.

Ausgabeinterpretation

„Neigungslänge“ bezeichnet die Gesamtlänge der Linie einschließlich des Höhenunterschieds, falls zwischen den Punkten auf der Linie ein Höhenunterschied besteht. Die „Neigungswinkel“ gibt dann die Gradzahl der Neigung der Linie an (falls vorhanden) und der „Höhenunterschied“ misst die gesamte vertikale Distanz zwischen dem höchsten und niedrigsten Punkt der Linie. Schließlich gibt die „Richtung“ die Orientierung der Linie in Grad in Bezug auf die Ausrichtung der CAD-Datei selbst an.

Bei Kreisen enthält die Ausgabe die Variablen Radius, Höhenunterschied, Kreisumfang und Fläche. Die Fläche des Kreises wird in Hektar angegeben, und es ist sehr wahrscheinlich, dass zukünftige Versionen die Fläche auch in Quadratmetern anzeigen werden. Zusätzlich bezieht sich der „Höhenunterschied“ auf geneigte oder 3D-Kreise.

Bei Bögen enthält die Ausgabe die Variablen Radius, Richtung, Bogenlänge und Höhenunterschied. „Richtung“ bedeutet den Winkel, der vom Startpunkt bis zum Endpunkt des Bogens gebildet wird. Beispielsweise bedeutet ein Bogen mit einer Richtung von 180°, dass es sich um einen perfekten Halbkreis handelt. Außerdem gilt die Messgröße Höhenunterschied für geneigte oder 3D-Bögen.

Zukünftige Versionen der Software werden es ermöglichen, Bögen und Kreise in 3D (geneigt) zu zeichnen.
