Info-Anwendung – Anleitung

Die Info-Anwendung liefert Ihnen Informationen über Punkte, Linien, Bögen und Kreise in Ihrer digitalen Datei. Sie sehen die Länge von Objekten, Koordinaten von Start- und Endpunkten sowie Radiusinformationen. Die Anwendung gibt sogar Informationen über Punkte, die technisch gesehen nicht in Ihrer Punktdatei enthalten sind, wie das Antippen von Linienenden oder die Suche nach der Mittelpunktkoordinate eines Kreises.

Info-Anwendungs-Demo

Wie verwendet man die Info-Anwendung?

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

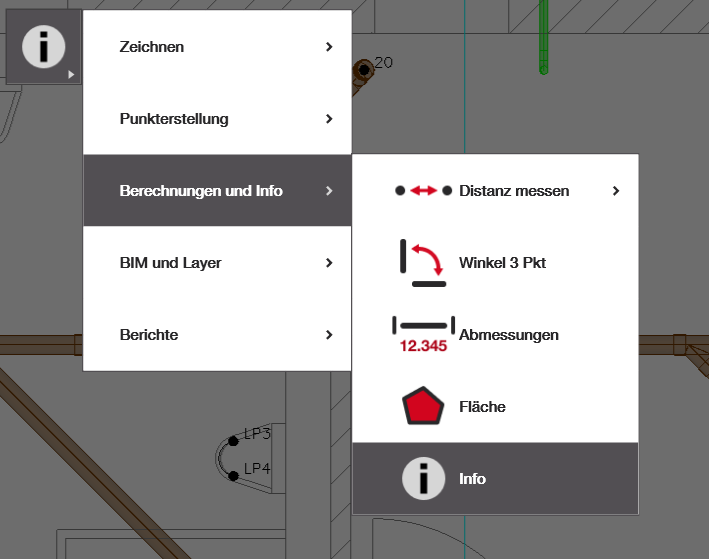

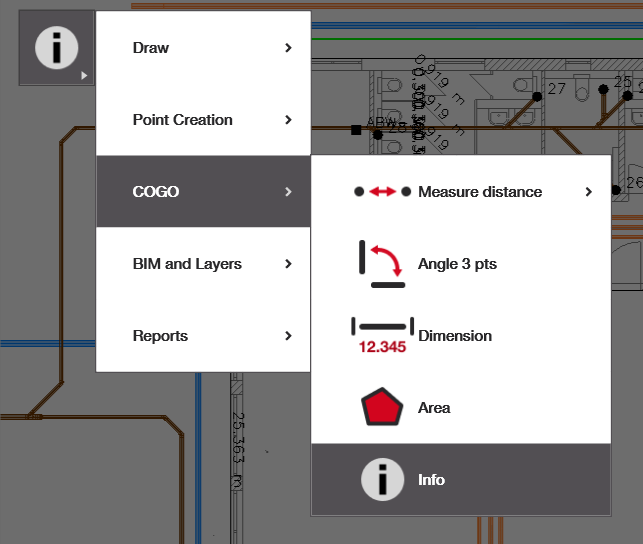

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Falls Sie die „Info-Anwendung“ nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.
3. Relevante Objekte auswählen: Folgen Sie den Anweisungen, um Ihre Ausgabe zu erhalten.

Sobald Sie die „Info“-Anwendung geöffnet haben, klicken Sie auf ein beliebiges Objekt in Ihrer Datei, und die Informationen zum Objekt sollten auf der rechten Seite erscheinen. Dies gilt für jede Linie, jeden Punkt, Bogen oder Kreis. Wenn Sie die Messungen einer gekrümmten Linie oder eines Bogens sehen möchten, beachten Sie bitte die Anwendung Länge von Linie, Bogen oder Kreis.

Die Ausgabe verstehen

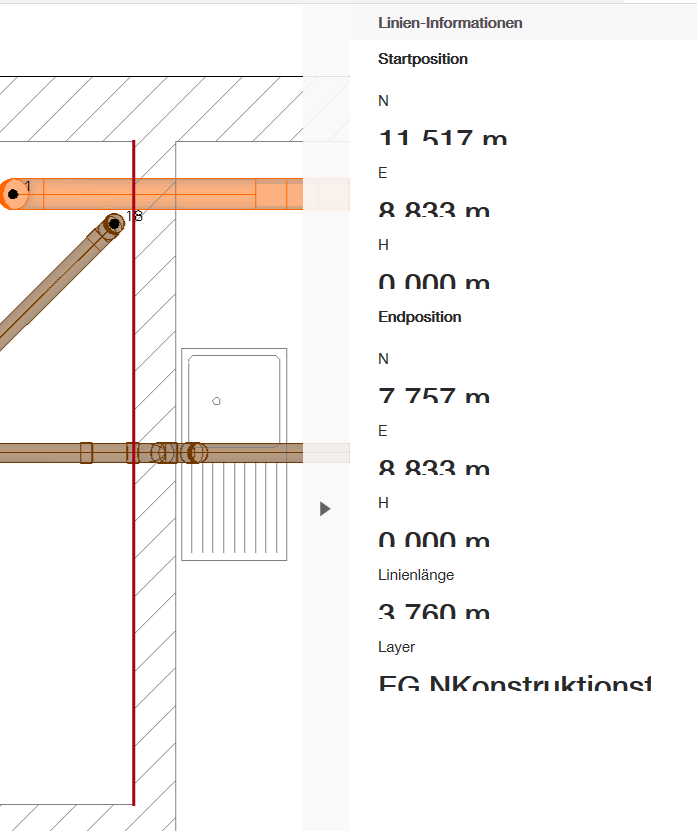

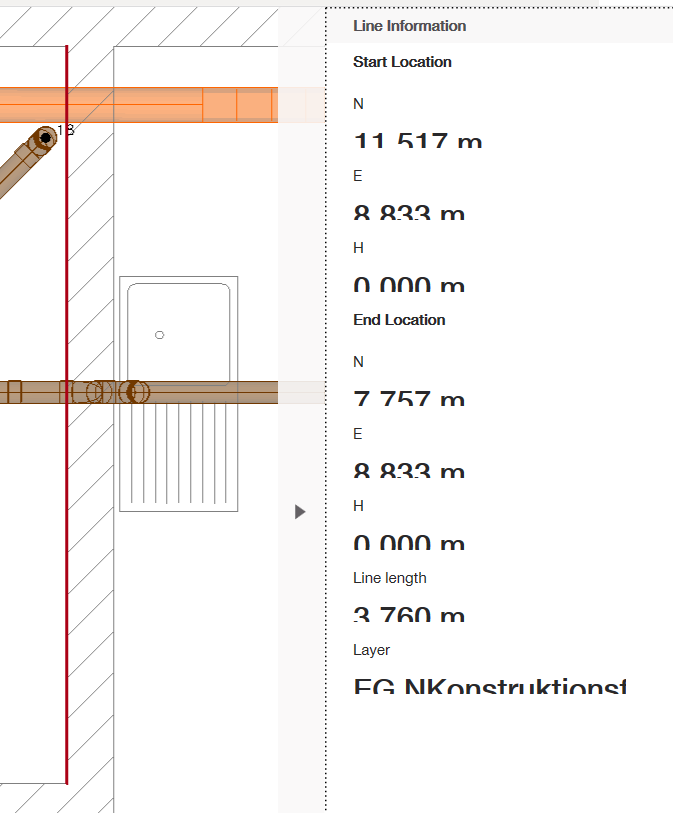

In diesem Beispiel zeigt die Ausgabe auf der rechten Seite die CAD-Koordinaten sowohl des Startpunkts als auch des Endpunkts der Linie in Bezug auf Ihre CAD-Datei. Die Linienlänge und die CAD-Ebene des Elements werden ebenfalls angezeigt.

Für Kreise und Bögen wird der Radius angegeben.
