CAD-Anwendung anzeigen – Anleitung

Die CAD-Anwendung ist Teil der fünf Standardanwendungen, die immer auf dem Startbildschirm angezeigt werden. Mit dieser Anwendung können Sie Ihre CAD-Datei ganz einfach auf dem Tablet anzeigen, bei Bedarf sogar in 3D.

So öffnen Sie die CAD-Anwendung

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
3. Datei anzeigen und überprüfen: Zeigen Sie Ihre Datei an und wählen Sie bei Bedarf eine der folgenden Ansichten aus

CAD-Ansichtseinstellungen

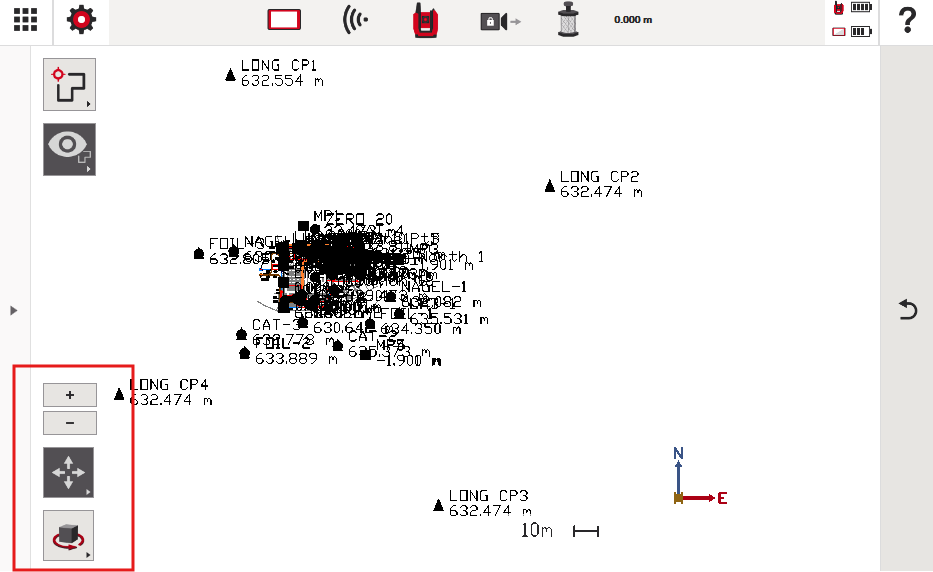

In der unteren linken Ecke finden Sie die Ansichtseinstellungen.

Beachten Sie, dass das erste Symbol mit den vier Pfeilen, wenn es dunkelgrau hervorgehoben ist, einfach bedeutet, dass Sie Ihre CAD-Datei in jeder von Ihnen festgelegten 2D- oder 3D-Ansicht frei verschieben können. Dieser Ansichtsmodus kann auch dann aktiv sein, wenn Sie sich nicht speziell in der Anwendung „CAD-Ansicht” befinden (z. B. wenn Sie Linien zeichnen oder Punkte erstellen).

Wenn Sie jedoch auf dieses Symbol tippen, werden weitere Ansichtsoptionen angezeigt, z. B. die Anpassung der Hintergrundansichtseinstellungen, die Verwendung verschiedener Zoomoptionen und andere. Diese werden im Folgenden erläutert.

________________________________________________________________________________________________________________________

Standard-Rahmenansicht: Mit dem leeren Kreissymbol können Sie die Anwendung in einem Standard-Hellmodus mit Rahmen anzeigen. Dies ist der Standardansichtsmodus für Ihre Dateien.

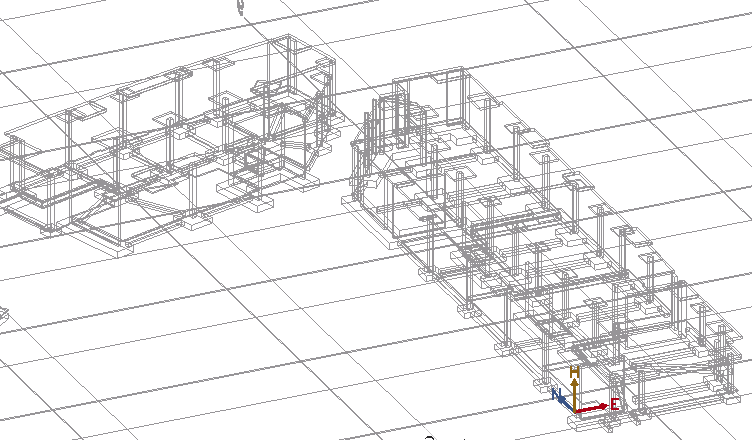

3D-Rahmenansicht: Mit dem 3D-Kreis-Symbol können Sie die Ansicht von 3D-Dateien anpassen. (CAD-Dateien erhalten bei Auswahl dieser Option einen blauen Hintergrund, auch wenn Sie mit 2D-Dateien arbeiten).

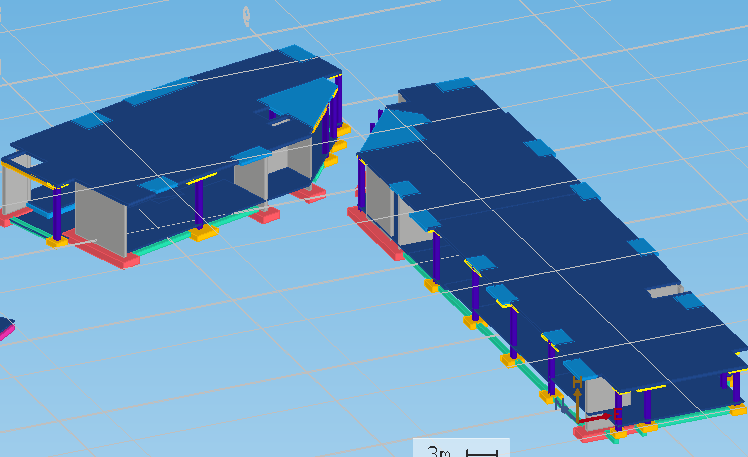

3D-Füllansicht: Mit dem schwarzen Kreis-Symbol können Sie Ihre Datei in einer 3D-Ansicht mit ausgefülltem Rahmen anzeigen.

Neu zeichnen: Das Symbol mit der schwarzen Kurve und einem Pfeil, der zu einer weiteren roten Kurve führt, dient dazu, gezackte segmentierte Linien Ihrer Datei zu glätten. Diese Option werden Sie wahrscheinlich nie benötigen.

3D-Schattierung: Das Symbol mit dem grauen Krug dient dazu, Tiefe durch Schattierung und Hinzufügen einer Graustufe zum Modell darzustellen (entfernt die Farben der 3D-Elemente). Dies ist besonders nützlich für einfache Zeichnungen oder Rahmen ohne Schattierung. Wichtig: Einmal hinzugefügt, kann die Schattierung nicht mehr entfernt werden, es sei denn, Sie wechseln zuerst zu einem anderen Auftrag oder Projektübersicht, bevor Sie zurückkehren.

Verkleinern: Mit dem schwarzen Kästchen mit den roten Pfeilen in der Mitte können Sie die Datei schnell verkleinern, um alles zu sehen, was im CAD-Bereich der Datei enthalten ist – Punkte und CAD-Elemente. Hinweis: Wenn Sie Elemente in Ihrer Datei haben, die extrem weit voneinander entfernt sind, kann der CAD-Ansichtsbereich bei Verwendung dieser Option leer erscheinen.

Fläsche vergrößern: Mit der Lupe mit dem Quadrat im Hintergrund können Sie eine Fläsche in Ihrer Datei auswählen und schnell hineinzoomen.

Zoom-Menü: Mit der Lupe mit dem Plus- oder Minuszeichen auf beiden Seiten können Sie ein Schnellzugriffs-Zoom-Menü über dem Ansichtsmenü einblenden, um mit den Plus- oder Minus-Schaltflächen schnell hinein- und herauszuzoomen. Um diese auszublenden, klicken Sie einfach erneut auf das Symbol.

________________________________________________________________________________________________________________________

3D-Ansichtseinstellungen

Unterhalb des Symbols mit den vier Pfeilen finden Sie das 3D-Positionssymbol, das einem Würfel mit einem Pfeil drumherum ähnelt. Mit diesem Symbol können Sie die Ansichtseinstellungen Ihrer Datei ändern, um die Koordinaten aus verschiedenen 3D-Positionen anzuzeigen. Wenn diese Option aktiv ist, können Sie die Zeichnung nach Bedarf manuell drehen.

Über das Popup-Menü rechts neben diesem Symbol können Sie schnell zwischen verschiedenen Ansichten wechseln (z. B. von oben, von den Seiten oder von unten).

Wenn Sie zur Standardansicht und zum Pan-Modus zurückkehren möchten, wählen Sie einfach erneut die Option „Ansicht von oben“ und anschließend die 4 Pfeile:
