View CAD Anwendung – Anleitung

Die View CAD Anwendung ist Teil der standardmäßigen 5 Anwendungen, die immer auf dem Startbildschirm angezeigt werden. Diese Anwendung ermöglicht es Ihnen, Ihre CAD-Datei frei auf dem Tablet zu untersuchen, falls nötig sogar in 3D.

View CAD Demo

Wie öffnet man die View CAD Anwendung?

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

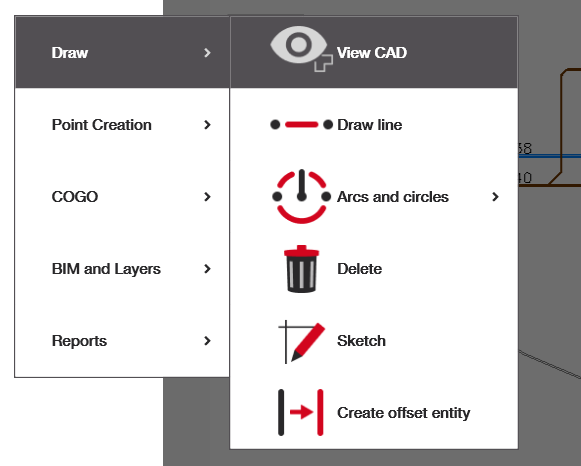

2. Anwendung öffnen: Entweder vom Startbildschirm oder aus dem Seitenmenü in der CAD-Ansicht.
3. Datei ansehen & inspizieren: Sehen Sie sich Ihre Datei an und wählen Sie bei Bedarf die verschiedenen untenstehenden Ansichten aus.

CAD-Ansicht Einstellungen

Unten links finden Sie die Ansichtseinstellungen.

Beachten Sie, dass das erste Symbol mit den vier Pfeilen, wenn es dunkelgrau hervorgehoben ist, einfach bedeutet, dass Sie Ihre CAD-Datei frei in der jeweils gewählten 2D- oder 3D-Ansicht verschieben können. Dieser Ansichtsmodus kann auch aktiv sein, wenn Sie sich nicht speziell in der „CAD-Ansicht“-Anwendung befinden (zum Beispiel wenn Sie Linien zeichnen oder Punkte erstellen).

Wenn dieses Symbol jedoch angetippt wird, erscheinen weitere Ansichtsoptionen zu Ihrer Bequemlichkeit, wie das Anpassen der Hintergrundansichtseinstellungen, die Verwendung verschiedener Zoomoptionen und andere. Diese werden im Folgenden erklärt.

Standardrahmen-Ansicht: Das leere Kreissymbol ermöglicht Ihnen, die Anwendung im Standard-Lichtmodus mit Rahmen anzusehen. Dies ist der Standardansichtsmodus für Ihre Dateien.

3D-Rahmenansicht: Das 3D-Kreissymbol erlaubt es Ihnen, die Ansicht von 3D-Dateien anzupassen. (CAD-Dateien erhalten bei Auswahl dieser Option einfach einen blauen Hintergrund, auch wenn Sie mit 2D-Dateien arbeiten).

3D-Füllansicht: Das schwarze Kreissymbol ermöglicht es Ihnen, Ihre Datei in einer 3D-Ansicht mit ausgefülltem Rahmen anzusehen.

Neu zeichnen: Das Symbol mit der schwarzen Kurve und einem Pfeil, der zu einer weiteren roten Kurve führt, wird verwendet, um gezackte segmentierte Linien Ihrer Datei zu glätten. Wahrscheinlich werden Sie diese Option nie benötigen.

3D-Schattierung: Das Krug-Symbol mit grauer Füllung wird verwendet, um Tiefe durch Schattierung und Hinzufügen einer Graustufenskala zum Modell zu zeigen (entfernt die Farben der 3D-Elemente). Dies ist besonders nützlich für einfache Zeichnungen oder Rahmen ohne Schattierung. Wichtig: Einmal hinzugefügt, kann die Schattierung nicht entfernt werden, es sei denn, Sie wechseln zuerst zu einem anderen Auftrag oder Projekt, bevor Sie zurückkehren.

Herauszoomen: Das schwarze Kästchen mit den roten Pfeilen in der Mitte ermöglicht es Ihnen, schnell aus der Datei herauszuzoomen, um alles zu sehen, was im CAD-Bereich der Datei enthalten ist – Punkte und CAD-Elemente. Hinweis – wenn Sie Elemente in Ihrer Datei haben, die sehr weit voneinander entfernt sind, könnte der CAD-Ansichtsbereich bei Verwendung dieser Option leer erscheinen.

In Bereich zoomen: Die Lupe mit dem Quadrat im Hintergrund ermöglicht es Ihnen, einen Bereich in Ihrer Datei auszuwählen und schnell hineinzuzoomen.

Zoom-Menü: Die Lupe mit dem Plus- oder Minuszeichen auf beiden Seiten ermöglicht es Ihnen, ein Shortcut-Zoom-Menü über dem Ansichtsmenü umzuschalten, um schnell mit den Plus- oder Minus-Schaltflächen hinein- oder herauszuzoomen. Um diese auszublenden, klicken Sie einfach erneut auf das Symbol.

3D-Ansicht Einstellungen

Unter dem Symbol mit den vier Pfeilen finden Sie das 3D-Positionssymbol, das einem Würfel mit einem umlaufenden Pfeil ähnelt. Mit diesem Symbol können Sie die Ansichtseinstellungen Ihrer Datei ändern, um die Koordinaten aus verschiedenen 3D-Positionen zu betrachten. Wenn diese Option aktiv ist, können Sie die Zeichnung manuell nach Bedarf drehen.

Das Popup-Menü rechts von diesem Symbol ermöglicht es Ihnen, schnell zwischen verschiedenen Ansichten zu wechseln (zum Beispiel von oben, von den Seiten oder von unten).

Wenn Sie zur Standardansicht und Pan-Modus zurückkehren möchten, wählen Sie einfach erneut die Ansicht von oben gefolgt von den 4 Pfeilen aus:
