Anwendung "Offsetelernente erstellen“ – Anleitung

Mit der Anwendung „Offsetelernente erstellen“ können Sie schnell Offsets von Linien, Kreisen und Bögen erstellen. Dies ist beispielsweise nützlich, um Innenwandgrenzen aus der Außenwand zu erstellen oder Trockenbau-Schienenlinien anzuzeigen. So können Sie bei der Arbeit mit Linien die Maßkonsistenz gewährleisten.

Verwendung des Offset-Elements

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

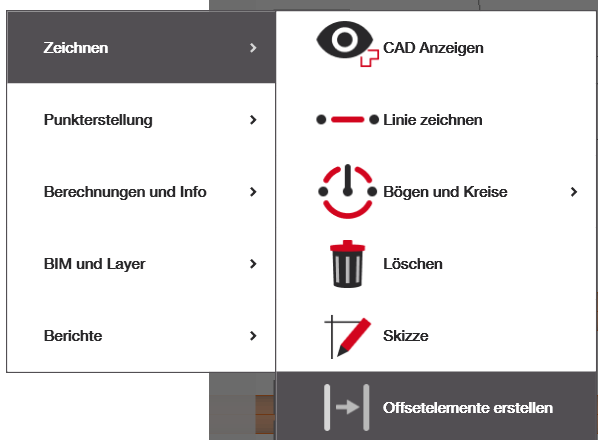

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die Anwendung „Offsetelernente erstellen” nicht auf dem Startbildschirm haben, können Sie „Verknüpfung hinzufügen” auswählen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü dorthin navigieren.
3. Wählen Sie ein Objekt aus: Wählen Sie die Linien, Bögen oder Kreise aus, mit denen Sie arbeiten möchten, und das Arbeitsmenü sollte angezeigt werden, in dem Sie Ihren Versatz definieren können.

Objekterstellung

Wählen Sie das Objekt aus, von dem Sie ein versetztes Duplikat erstellen möchten. Rechts davon sollte ein rotes Duplikat erscheinen. Oben rechts können Sie den Versatzabstand einstellen und ändern. Im folgenden Beispiel beträgt dieser 0,3 m. Das bedeutet, dass die neu erstellte Linie 0,3 Meter rechts von der ursprünglichen Linie liegt. Um eine versetzte Linie nach links zu erstellen, klicken Sie einfach ein zweites Mal auf die ursprüngliche Linie, und die rote Linie verschiebt sich um den von Ihnen gewählten Versatzabstand nach links vom Original. Wenn Sie ein drittes Mal auf die Linie klicken, verschwindet die versetzte Linie.

Hinweis: Wenn es hilfreich ist, können Sie dem Versatz einen negativen Wert hinzufügen, damit der Versatz bei Bedarf sofort links von Ihrem Objekt beginnt.

Wenn Sie weitere versetzte Objekte mit demselben Versatzparameter erstellen möchten, klicken Sie einfach darauf, und die neuen Objekte sollten rot angezeigt werden. Wenn Sie alle benötigten Objekte erstellt haben, klicken Sie auf das grüne Häkchen rechts. Diese Objekte werden grau und werden nun zu Ihrer Datei hinzugefügt.

Erstellen eines Objekts zwischen zwei Linien

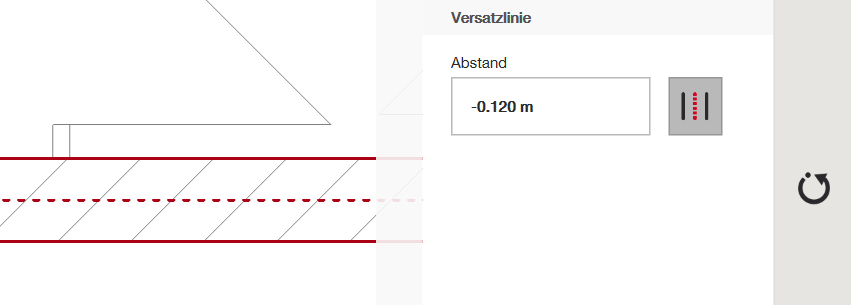

Es gibt auch eine Funktion, mit der Sie eine Linie in der Mitte zweier paralleler Linien erstellen können. Wählen Sie zunächst die Option „Parallele Linie” rechts neben dem Versatzabstand. Das Feld „Offset“ sollte dabei deaktiviert werden. Wählen Sie dann Ihre erste Linie aus, die bei der Auswahl rot werden sollte. Wählen Sie als Nächstes die zweite Linie aus. In der Mitte der beiden Linien sollte eine gepunktete rote Linie erscheinen. Klicken Sie auf das grüne Häkchen auf der rechten Seite, und diese neue Linie wird Ihrer Zeichnung hinzugefügt.

Hinweis: Diese Linien müssen in der CAD-Datei parallel sein, damit diese Option verwendet werden kann.
