Create Offset Entity Anwendung – Anleitung

Die Anwendung „Create Offset Entity“ ermöglicht es Ihnen, schnell Versätze von Linien, Kreisen und Bögen zu erstellen. Dies ist beispielsweise nützlich, um innere Wandbegrenzungen von der Außenwand zu erzeugen oder Trockenbau-Schienenlinien anzuzeigen. Dies hilft, die Maßhaltigkeit beim Arbeiten mit Linien zu gewährleisten.

Demo: Create Offset Entity

So verwenden Sie die Offset Entity

1. Projekt öffnen: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.

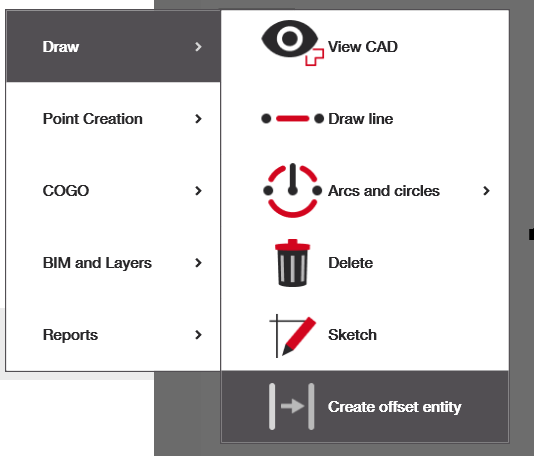

   • Falls Sie die „Create Offset Entity“ Anwendung nicht auf dem Startbildschirm haben, können Sie eine Verknüpfung hinzufügen und die unten gezeigte Anwendung auswählen oder sie über das Navigationsmenü aufrufen.
3. Objekt auswählen: Wählen Sie die Linien, Bögen oder Kreise aus, mit denen Sie arbeiten möchten. Das Arbeitsmenü sollte erscheinen, damit Sie Ihren Versatz definieren können.

Objekterstellung

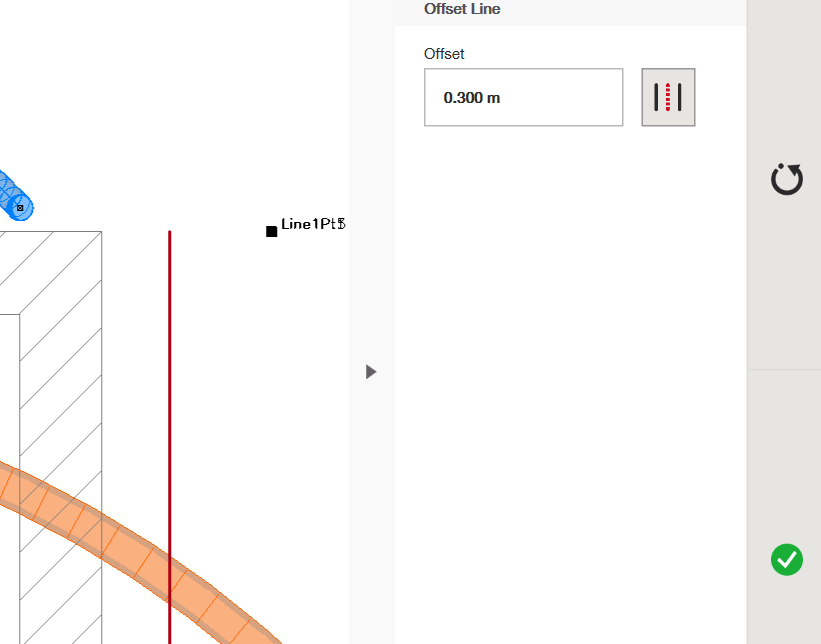

Wählen Sie das Objekt aus, von dem Sie eine versetzte Kopie erstellen möchten. Eine rote Kopie sollte irgendwo rechts davon erscheinen. Oben rechts können Sie den Versatzabstand finden und ändern. Im folgenden Beispiel beträgt dieser 0,3 m. Das bedeutet, dass die neu erstellte Linie 0,3 Meter rechts von der Original-Linie liegt. Um eine Versatzlinie links zu erzeugen, klicken Sie einfach ein zweites Mal auf die Original-Linie, und die rote Linie verschiebt sich um den gewählten Versatzabstand nach links von der Original-Linie. Wenn Sie ein drittes Mal auf die Linie klicken, verschwindet die Versatzlinie.

Hinweis – falls gewünscht, können Sie einen negativen Wert für den Versatz eingeben, damit der Versatz sofort links von Ihrem Objekt beginnt.

Wenn Sie weitere versetzte Objekte mit demselben Versatzparameter erstellen möchten, klicken Sie einfach auf diese, und die neuen Objekte sollten in Rot erscheinen. Sobald Sie alle benötigten Objekte erstellt haben, klicken Sie rechts auf das grüne Häkchen. Diese Objekte werden grau und nun zu Ihrer Datei hinzugefügt.

Erstellung eines Objekts zwischen zwei Linien

Es gibt auch eine Funktion, mit der Sie eine Linie in der Mitte von zwei parallelen Linien erstellen können. Wählen Sie zuerst die Option „Parallel Line“ rechts neben dem Versatzabstand. Das Feld „Offset“ sollte dabei deaktiviert sein. Wählen Sie anschließend Ihre erste Linie aus, die bei Auswahl rot wird. Wählen Sie dann die zweite Linie aus. Eine gestrichelte rote Linie sollte in der Mitte der beiden erscheinen. Klicken Sie auf das grüne Häkchen auf der rechten Seite, und diese neue Linie wird Ihrer Zeichnung hinzugefügt.

Hinweis: Diese Linien müssen im CAD-Dokument parallel sein, damit diese Option verwendet werden kann.
