Arc 2 Punkt Radius – Anleitung

Wenn Sie einen Bogen mit Punkten aus Ihrer Datei erstellen möchten, können Sie die Anwendung Arc 2 Pts Radius verwenden. Dies ist nützlich für die strukturelle Anordnung und zum Erstellen von Bögen oder gekrümmten Flächen in Wänden, Kuppeln, Bodenplänen usw. Wenn Sie einen Bogen basierend auf drei Punkten erstellen möchten, siehe diesen Artikel.

Arc 2 Punkt Radius Demo

Wie erstellt man einen Bogen aus 2 Punkten?

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein Projekt auf Ihrem Tablet zu öffnen.
2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die Anwendung „Arc 2 Points Radius“ nicht auf dem Startbildschirm haben, wählen Sie „Shortcut hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.

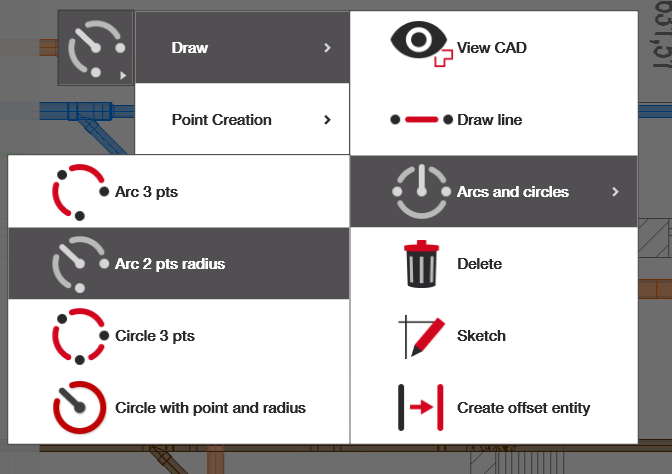

   • Um sie über das linke Seitenmenü zu öffnen, folgen Sie diesem Pfad: Zeichnen > Bögen und Kreise > Arc 3 pts
3. Zwei Punkte auswählen, Radius definieren und Bogen erstellen: Folgen Sie den Anweisungen, um Ihr Ergebnis zu erhalten.

Wählen Sie Ihre zwei Bezugspunkte aus. Nach der Auswahl sollten diese Punkte rot werden und eine Kurve sollte durch sie hindurch verlaufen. Wenn Sie einen Punkt abwählen oder neu beginnen möchten, klicken Sie einfach erneut auf die ausgewählten Punkte.

Radius/Richtung definieren

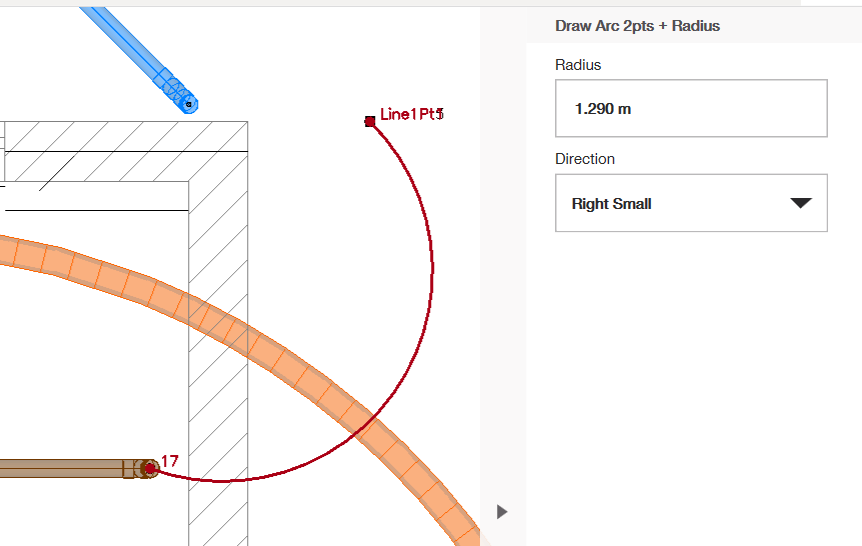

 Um den Radius und die Richtung Ihrer Kurve zu ändern, können Sie das Menü auf der rechten Seite betrachten. Unter „Radius“ können Sie die Länge des gewünschten Radius eingeben. Unter „Richtung“ können Sie eine der vier Optionen auswählen: Rechts klein, rechts groß, links klein, links groß. Die Optionen rechts und links helfen Ihnen, die Richtung Ihrer Kurve zu ändern, während die Optionen groß und klein bestimmen, ob der Bogen einen kleineren oder größeren Winkel überspannt (damit können Sie festlegen, wie weit sich die Kurve entlang des Kreises erstreckt, ohne den Radius zu ändern).

Wenn Sie fertig sind, klicken Sie auf das grüne Häkchen rechts, und Ihre neue Kurve wird Ihrer Zeichnung hinzugefügt.
