Bogen 2 Pkt Radius – Anleitung

Wenn Sie einen Bogen anhand von Punkten aus Ihrer Datei erstellen möchten, können Sie die Anwendung „Bogen 2 Pkt Radius” verwenden. Dies ist nützlich für die strukturelle Gestaltung und zum Erstellen von Bögen oder gekrümmten Flächen in Wänden, Kuppeln, Grundrissen usw. Wenn Sie einen Bogen anhand von drei Punkten erstellen möchten, lesen Sie diesen Artikel.

Wie erstellt man einen Bogen aus 3 Punkten?

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die Anwendung „Arc 2 Points Radius” nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.

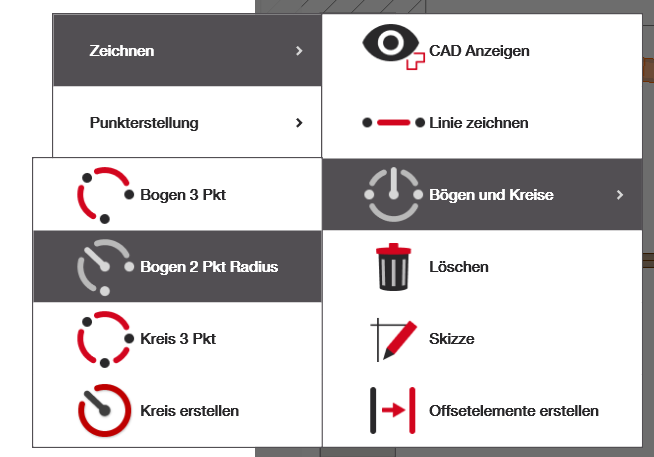

   • Um sie über das Menü auf der linken Seite zu öffnen, folgen Sie diesem Pfad: Zeichnen > Bögen und Kreise > Bogen 3 Pkt
3. Zwei Punkte auswählen, Radius definieren und Bogen erstellen: Folgen Sie den Anweisungen, um Ihr Ergebnis zu erhalten.

Wählen Sie Ihre beiden Referenzpunkte aus. Nach der Auswahl sollten diese Punkte rot werden und eine Kurve erscheinen, die durch sie hindurch verläuft. Wenn Sie die Auswahl eines Punktes aufheben oder neu beginnen möchten, klicken Sie einfach erneut auf die ausgewählten Punkte.

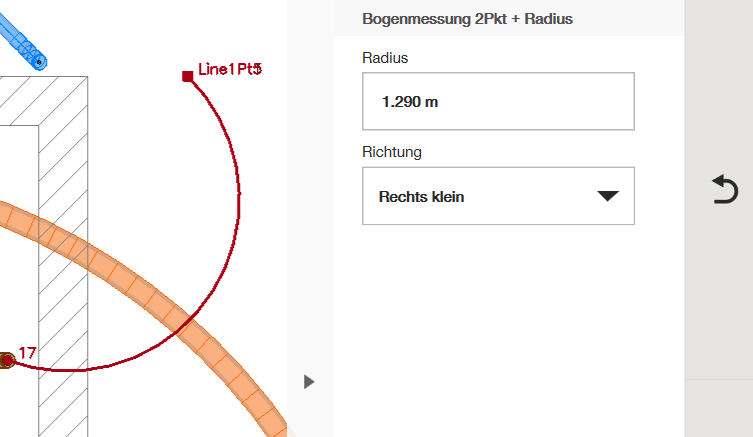

Radius/Richtung definieren

Um den Radius und die Richtung Ihrer Kurve zu ändern, können Sie das Menü auf der rechten Seite verwenden. Unter „Radius“ können Sie die Länge des gewünschten Radius eingeben. Unter „Richtung“ können Sie eine der vier Optionen auswählen: Rechts klein, Rechts groß, Links klein, Links groß. Mit den Optionen „rechts” und „links” können Sie die Richtung Ihrer Kurve ändern, während die Optionen „groß” und „klein” bestimmen, ob der Bogen einen kleineren oder größeren Winkel aufweist (damit können Sie festlegen, wie weit sich die Kurve entlang des Kreises erstreckt, ohne den Radius zu ändern).

Wenn Sie fertig sind, klicken Sie auf das grüne Häkchen auf der rechten Seite, und Ihre neue Kurve wird Ihrer Zeichnung hinzugefügt.
