Anwendung „Punkt erstellen“ – Anleitung

Wenn Sie Layout- oder Kontrollpunkte in Ihrer Datei erstellen möchten, können Sie diese Anwendung verwenden.

Hinweis: Mit der HCL-Anwendung „Messen“ können Sie auch Punkte auf der Grundlage von CAD-Elementen (sogenannte „temporäre“ Punkte) anordnen. Weitere Informationen zum Anordnen von Punkten finden Sie in diesem Artikel.

Wie können Sie Punkte in Ihrer Datei erstellen oder hinzufügen?

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die Anwendung „Kreis erstellen” nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.

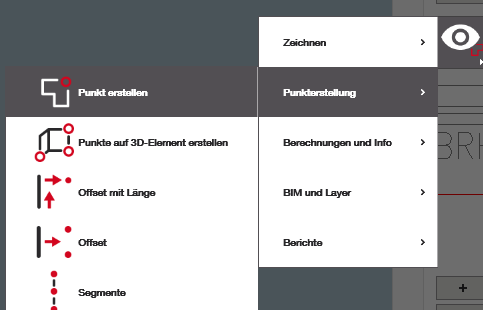

   • Um sie über das Menü auf der linken Seite zu öffnen, folgen Sie diesem Pfad: Zeichnen > Punkterstellung > Punkt erstellen
3. Punktart und Objekt auswählen und Punkt erstellen: Wählen Sie aus, wo Sie Ihren Punkt haben möchten, in Bezug auf was und um welche Art von Punkt es sich handelt.

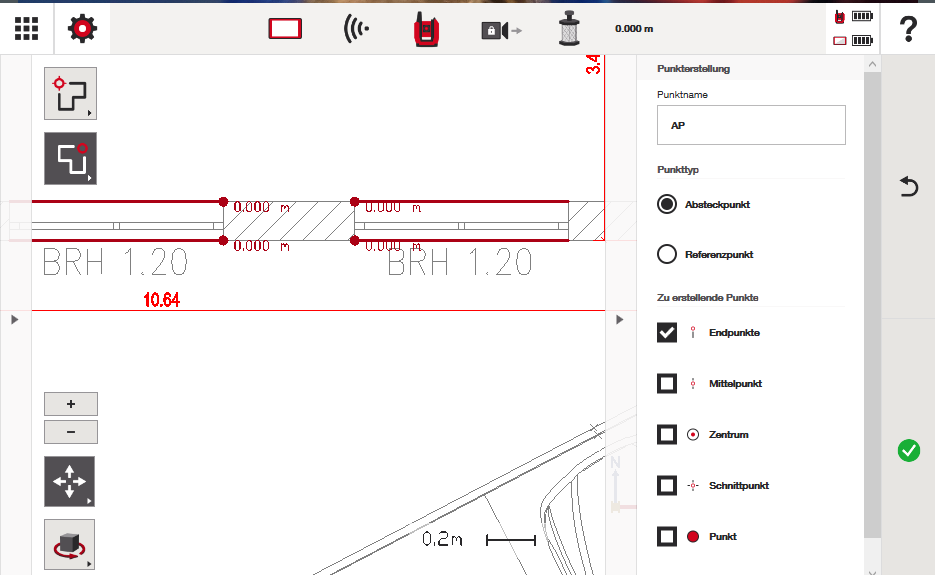

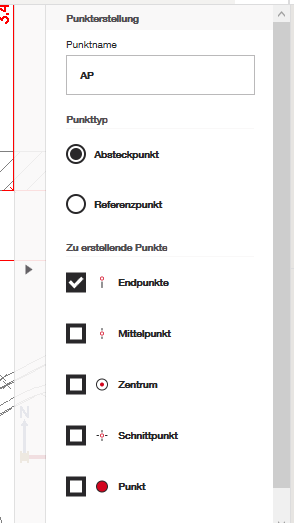

Sobald Ihre Anwendung geöffnet ist, gehen Sie zum Menü „Punkterstellung” auf der rechten Seite Ihres Bildschirms und geben Sie zunächst den Namen Ihres Punktes ein. Wählen Sie als Nächstes den gewünschten Punkttyp aus: entweder „Kontrollpunkt” oder „Layoutpunkt”. Kontrollpunkte sind feste Positionen auf einer Baustelle, die in der Regel von einem Vermessungsingenieur festgelegt werden und dazu dienen, Ihr Werkzeug zu positionieren und genaue Messungen zu gewährleisten. Messen-Punkte hingegen sind bestimmte Stellen, die Sie markieren oder bebauen möchten, die in Ihr Projekt importiert oder darin erstellt wurden und die als Orientierung dafür dienen, wo Dinge installiert oder gebaut werden sollen.

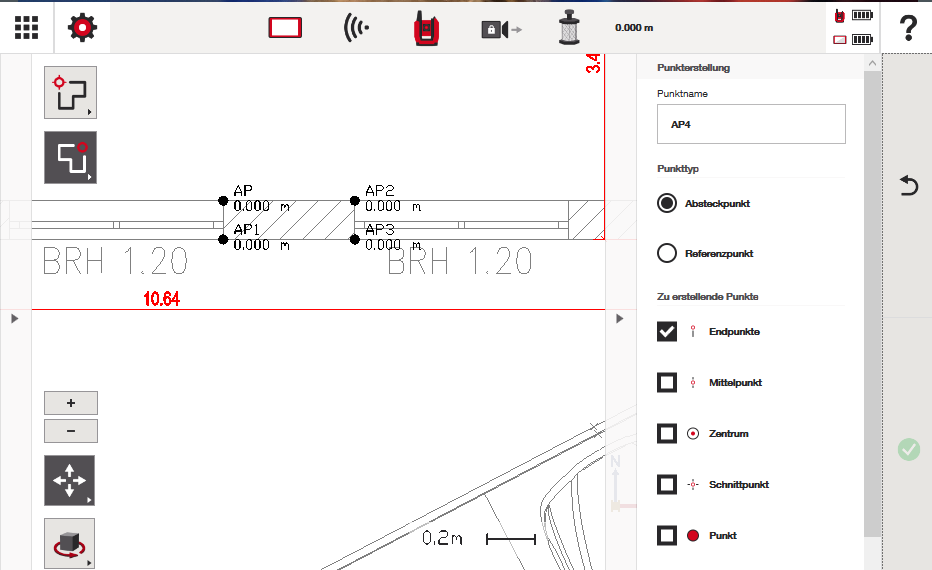

Erstellen Sie beim Navigieren auf Ihrem Bildschirm so viele Punkte, wie Sie möchten, und drücken Sie zur Bestätigung auf das grüne Häkchen. Hinweis: Wenn Sie mehrere Punkte gleichzeitig erstellen, behält die Software den „Punktnamen” im Präfix aller Ihrer Punkte bei und fügt ihnen lediglich eine numerische Reihenfolge im Suffix hinzu.
