Anwendung „Senkrechten Punkt erstellen“ – Anleitung

Diese Anwendung ist nützlich, wenn Sie Punkte zu einer Linie in Ihrer Datei hinzufügen möchten, wobei die Punkte direkt in einer Linie (senkrecht/lotrecht) zu einem anderen Referenzpunkt liegen.

Wie erstellen oder fügen Sie Punkte zu Ihrer Datei hinzu?

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.

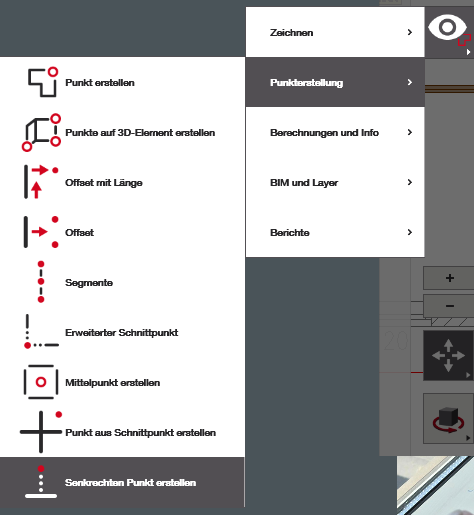

   • Wenn Sie die Anwendung „Senkrechten Punkt erstellen” nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.
3. Punktart und Objekt auswählen und Punkt erstellen: Wählen Sie aus, wo Sie Ihren Punkt haben möchten, in Bezug auf was und um welche Art von Punkt es sich handelt.

Nachdem Sie die Anwendung geöffnet haben, wählen Sie den Punkt in Ihrer Zeichnung aus, den Sie als Referenz verwenden möchten (der Punkt, der projiziert wird). Nach der Auswahl sollte dieser Punkt rot werden.

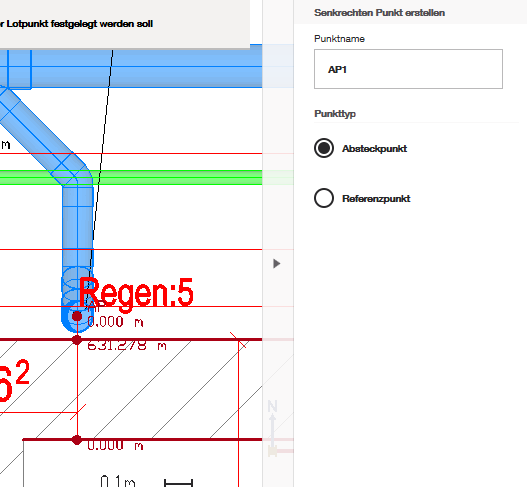

Wählen Sie nun alle Linien aus, an denen Sie einen Punkt hinzufügen möchten, der senkrecht zum Referenzpunkt steht. Diese sollten rot werden und ein senkrechter Punkt sollte entlang aller ausgewählten Linien erscheinen. Die Namen Ihrer Punkte können Sie auch im Menü auf der rechten Seite eingeben.

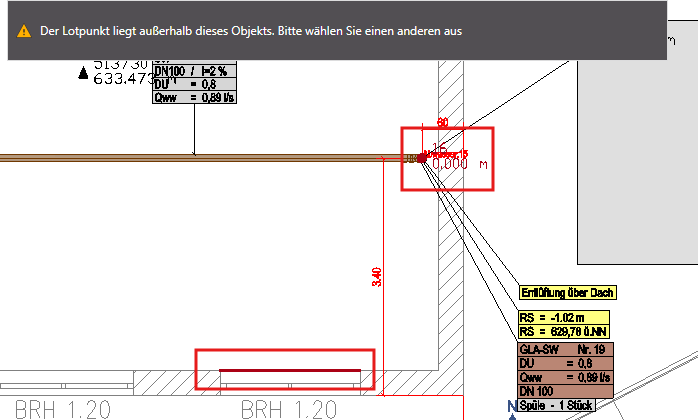

Hinweis: Die von Ihnen ausgewählten Linien müssen direkt mit dem Punkt übereinstimmen – die Software erstellt keinen Punkt auf einer „imaginären” verlängerten Linie – siehe Beispiel unten:

Wenn Sie alle benötigten Linien ausgewählt und die erforderlichen Punkte erstellt haben, klicken Sie auf das grüne Häkchen auf der rechten Seite. Ihre Punkte werden nun zu Ihrer Zeichnung hinzugefügt.

Wenn Sie die Auswahl eines Punktes oder einer Linie aufheben möchten, klicken Sie einfach erneut darauf, und er sollte wieder seine ursprüngliche Farbe annehmen. Wenn Sie alle Ihre Auswahlen zurücksetzen möchten, klicken Sie auf den grauen kreisförmigen Pfeil auf der rechten Seite Ihres Bildschirms.
