Anwendung „Punkt aus Schnittpunkt erstellen“ – Anleitung

Mit der Anwendung „Punkt aus Schnittpunkt erstellen“ können Sie Punkte basierend auf zwei sich schneidenden Linien erstellen. Dies ist eine nützliche Methode zur Punkterstellung, mit der Sie den Abstand des Punktes von jeder Linie bearbeiten können, indem Sie diese als Referenzen verwenden.

So erstellen Sie einen Punkt (aus sich schneidenden Linien)

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.

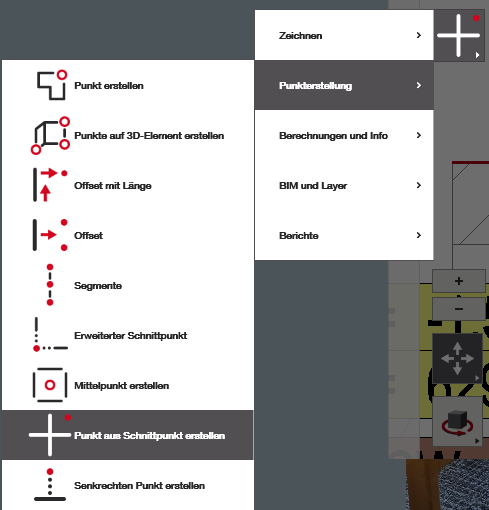

   • Wenn Sie die Anwendung „Punkt aus Schnittpunkt erstellen” nicht auf dem Startbildschirm haben, können Sie „Verknüpfung hinzufügen” auswählen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü dorthin navigieren.
3. Wählen Sie die Linien aus und erstellen Sie einen Punkt: Wählen Sie zwei sich schneidende Linien aus und erstellen Sie Ihren Punkt.

Punkterstellung

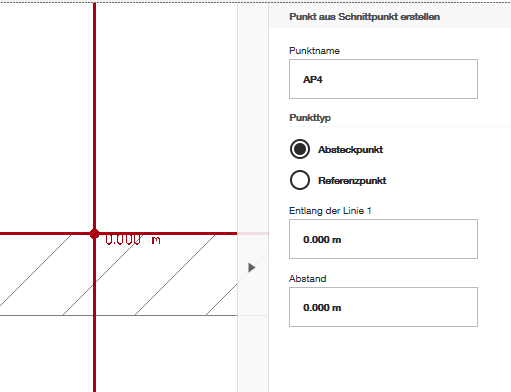

Wählen Sie zwei sich schneidende Linien aus. Nach der Auswahl sollten sie rot werden und an der Schnittstelle sollte ein roter Punkt erscheinen. Jetzt können Sie den Namen und den Typ des Punktes ändern. Sehen Sie sich einfach das Menü auf der rechten Seite an, bearbeiten Sie das Textfeld unter dem Punktnamen und wählen Sie den gewünschten Punktetyp (Absteck- oder Referenzpunkt).

Bearbeiten der Punktposition

Sie können die Position der Punkte auch bearbeiten, indem Sie den Versatzabstand von jeder Linie festlegen. Unter „Entlang Linie 1“ können Sie den Abstand (in Metern) bearbeiten, den Ihr Punkt von der ersten ausgewählten Linie haben soll. Unter „Versatz“ können Sie dann den Abstand in Bezug auf die zweite ausgewählte Linie festlegen. Wenn Sie fertig sind, wählen Sie das grüne Häkchen auf der rechten Seite Ihres Bildschirms aus, und der Punkt wird Ihrer Zeichnung hinzugefügt.
