Anwendung „Mittelpunkt erstellen“ – Anleitung

Mit der Anwendung „Mittelpunkt erstellen“ können Sie Punkte auf der Grundlage von drei Verbindungslinien erstellen. Dies ist eine nützliche Methode zur Erstellung von Punkten, um einen Mittelpunkt auf der Grundlage von Linienreferenzen zu erstellen.

So erstellen Sie einen Mittelpunkt

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

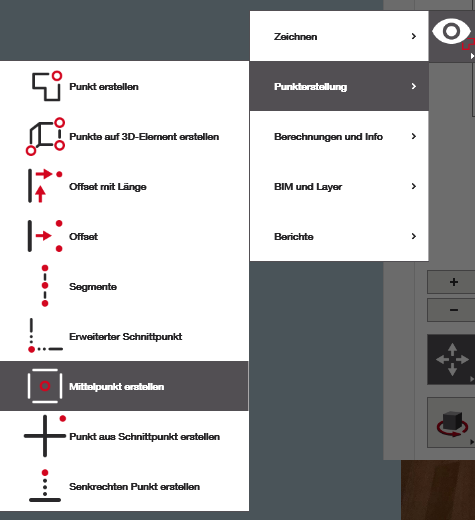

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die Anwendung „Mittelpunkt erstellen” nicht auf dem Startbildschirm haben, können Sie „Verknüpfung hinzufügen” auswählen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü zu ihr navigieren.
3. Drei Linien auswählen und Punkt erstellen: Wählen Sie drei Verbindungslinien aus und erstellen Sie Ihren Punkt.

Wählen Sie drei senkrechte Linien aus, die sich verbinden (idealerweise drei Linien, die Teil desselben Rechtecks oder Quadrats sind). Diese sollten rot werden, wenn Sie sie auswählen. Nachdem Sie drei Linien ausgewählt haben, sollte in der Mitte ein roter Punkt erscheinen.

Einige Dinge, auf die Sie achten sollten:

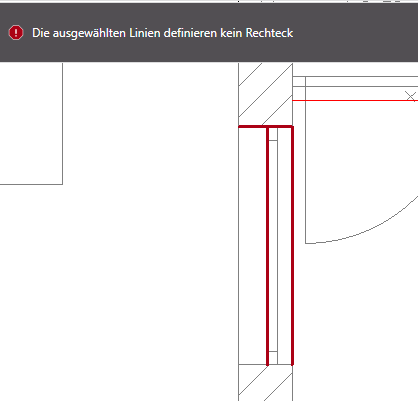

Wenn Sie die Meldung „Die ausgewählten Linien definieren kein Rechteck” erhalten, stellen Sie sicher, dass Sie stattdessen drei Linien eines Rechtecks auswählen – die von Ihnen verwendeten Linien müssen ein Rechteck oder Quadrat bilden können.

Außerdem funktioniert diese Anwendung nur, wenn Sie Objekte auswählen, die in CAD als „Linien” kategorisiert sind. Wenn Sie versuchen, den Mittelpunkt eines Objekts zu finden, das in CAD nicht als „Linie” definiert ist (z. B. ein 3D-Objekt oder ein dekoratives Objekt), funktioniert diese Anwendung nicht.

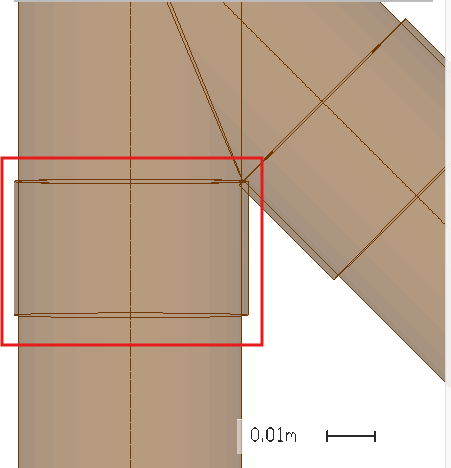

Beispielsweise kann ich dieses 2D-Rohrleitungsbild nicht auswählen, obwohl es wie ein Quadrat aussieht, da die Grenzen des Objekts technisch gesehen nicht als „Linien” definiert sind.

Punkt definieren

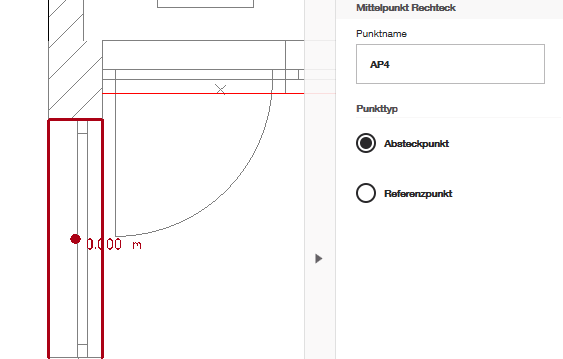

Sobald der Punkt in der Mitte Ihrer drei Linien erscheint, können Sie seinen Namen über das Menü auf der rechten Seite Ihres Bildschirms bearbeiten. Hier können Sie auch den Punkttyp (Layout- oder Kontrollpunkt) definieren. Wenn Sie fertig sind, wählen Sie das grüne Häkchen auf der rechten Seite Ihres Bildschirms, und der Punkt wird Ihrer Zeichnung hinzugefügt.
