Punkte auf 3D-Objekt erstellen – Anleitung

Die Anwendung „Punkte auf 3D-Objekt erstellen“ ermöglicht es Ihnen, schnell und effizient Punkte auf 3D-Objekten zu erstellen. Sie ist nützlich, um einen oder mehrere Punkte an den Ecken Ihrer Flächen zu setzen.

Demo: Punkt auf 3D-Objekt erstellen

So erstellen Sie einen Punkt auf einem 3D-Objekt

1. Öffnen Sie Ihr (3D-)Projekt: Beginnen Sie, indem Sie Ihr Projekt auf Ihrem Tablet öffnen.

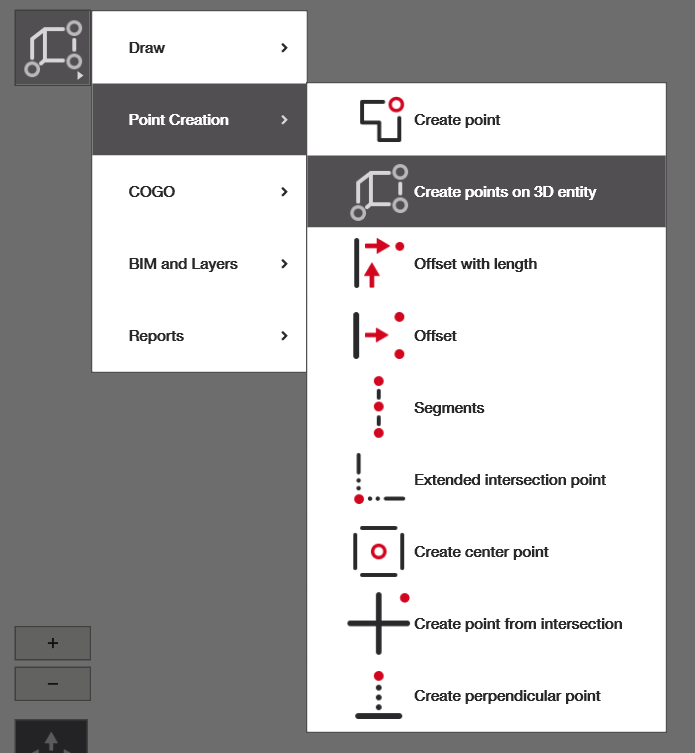

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Falls Sie die Anwendung „Create 3D Point On Entity“ nicht auf dem Startbildschirm haben, können Sie eine Verknüpfung hinzufügen und die unten gezeigte Anwendung auswählen oder über das Navigationsmenü darauf zugreifen.
3. Punkt auswählen und erstellen: Wählen Sie die Fläche, auf der Sie Ihren Punkt setzen möchten, den genauen Ort (Ecke, Loch) und ob Sie einen einzelnen oder mehrere Punkte erstellen möchten.

Punkterstellung

Auf der rechten Seite Ihres Bildschirms befindet sich ein Menü, in dem Sie den Typ des zu erstellenden Punkts auswählen können (Layout-Punkt oder Kontrollpunkt) sowie den Ort am 3D-Objekt, an dem der Punkt erstellt werden soll. Nutzen Sie dieses Menü auch, um den/die erstellten Punkt(e) zu benennen.

Die Option, „einzelne“ oder „mehrere“ Punkte zu erstellen, fragt einfach, ob Sie Ihre Punkte einzeln auf Ihrem 3D-Objekt platzieren möchten (Klick für Klick) oder ob Sie Punkte automatisch an allen passenden Stellen erstellen möchten, sobald Sie Ihr bevorzugtes 3D-Objekt auswählen.

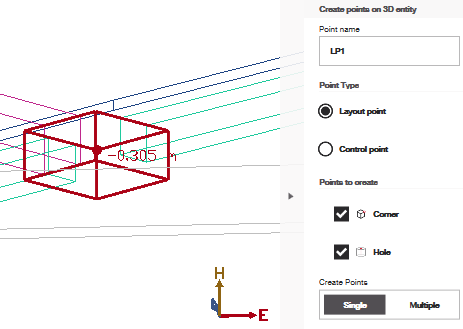

Zum Beispiel habe ich unten speziell auf die obere Ecke dieses 3D-Objekts getippt, und es wurde nur ein Punkt an der Stelle gesetzt, auf die ich getippt habe, da ich „einzeln“ ausgewählt hatte.

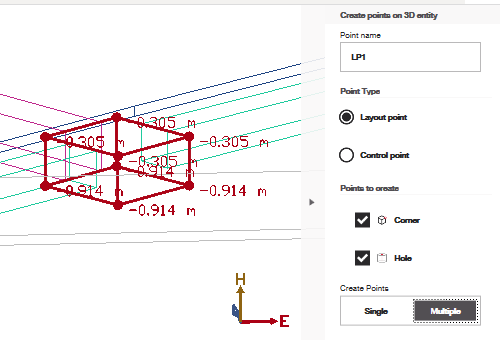

In diesem Beispiel hatte ich „mehrere“ ausgewählt, und Sie können sehen, dass alle Eckpunkte auf einmal erstellt wurden, als das Objekt angetippt wurde:

Nachdem Ihre Punkte erstellt wurden, können Sie jederzeit zurückgehen und diese bearbeiten – zum Beispiel deren Namen oder Attribute ändern. Wenn Sie allgemein weitere Hilfe bei der Verwaltung von Punkten benötigen, lesen Sie bitte diesen Artikel.
