Punkte auf 3D-Element erstellen – Anleitung

Mit der Anwendung „Punkte auf 3D-Element erstellen” können Sie schnell und effizient Punkte auf 3D-Elementen erstellen. Dies ist nützlich, um einen oder mehrere Punkte an den Ecken Ihrer Flächen zu erstellen.

So erstellen Sie einen Punkt auf einem 3D-Element

1. Öffnen Sie Ihr (3D-)Projekt: Öffnen Sie zunächst Ihr Projekt auf Ihrem Tablet.
2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die Anwendung „Punkt auf Element erstellen” nicht auf dem Startbildschirm haben, können Sie „Verknüpfung hinzufügen” auswählen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü dorthin navigieren.
3. Wählen Sie den Punkt aus und erstellen Sie ihn: Wählen Sie die Fläche aus, auf der Sie Ihren Punkt haben möchten, wo Sie ihn haben möchten (Ecke, Loch) und ob Sie mehrere oder einen einzelnen Punkt möchten.

Punkterstellung

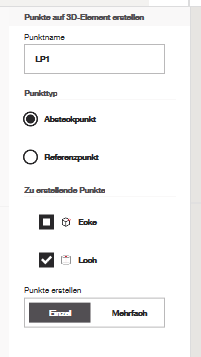

Auf der rechten Seite Ihres Bildschirms befindet sich ein Menü, in dem Sie den Typ des Punktes (Layoutpunkt oder Kontrollpunkt) sowie die Position des 3D-Objekts auswählen können, an dem der Punkt erstellt werden soll. In diesem Menü können Sie auch die von Ihnen erstellten Punkte benennen.

Die Option zum Erstellen von „einzelnen” oder „mehreren” Punkten fragt Sie lediglich, ob Sie Ihre Punkte einzeln auf Ihrem 3D-Objekt platzieren möchten (Klick für Klick) oder ob Sie Punkte an jeder geeigneten Stelle automatisch erstellen möchten, wenn Sie Ihr bevorzugtes 3D-Objekt auswählen.

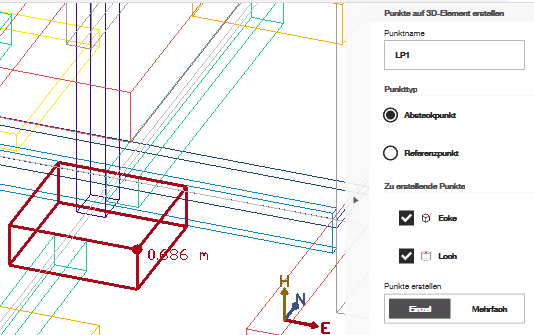

Als Beispiel habe ich unten speziell auf die obere Ecke dieses 3D-Objekts getippt, und es wurde nur ein Punkt an der Stelle platziert, auf die ich getippt habe, da ich „Einzelnen” ausgewählt hatte.

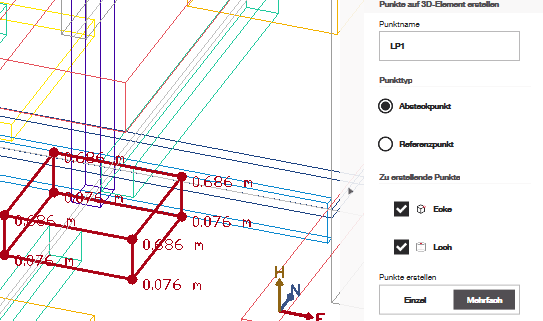

In diesem Beispiel hatte ich „mehrere“ ausgewählt, und Sie können sehen, dass alle Eckpunkte auf einmal erstellt wurden, als das Objekt angetippt wurde:

Nachdem Ihre Punkte erstellt wurden, können Sie jederzeit zurückgehen und sie bearbeiten, z. B. ihre Namen oder Attribute ändern. Wenn Sie weitere Hilfe bei der Verwaltung von Punkten benötigen, lesen Sie bitte diesen Artikel.
