Offset-Punkt-Anwendung – Anleitung

Die Offset-Punkt-Anwendung ermöglicht es Ihnen, Punkte basierend auf jeder Linie oder jedem Bogen zu erstellen. Sobald die Anwendung geöffnet ist, tippen Sie einfach auf die Linie oder den Bogen, von dem Sie Offset-Punkte erstellen möchten, und geben Sie die Offset-Distanz an. Schließlich geben Sie die Distanz für die Segmente zwischen jedem erstellten Offset-Punkt an.

Offset-Punkt-Demo

So erstellen Sie einen Offset-Punkt

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

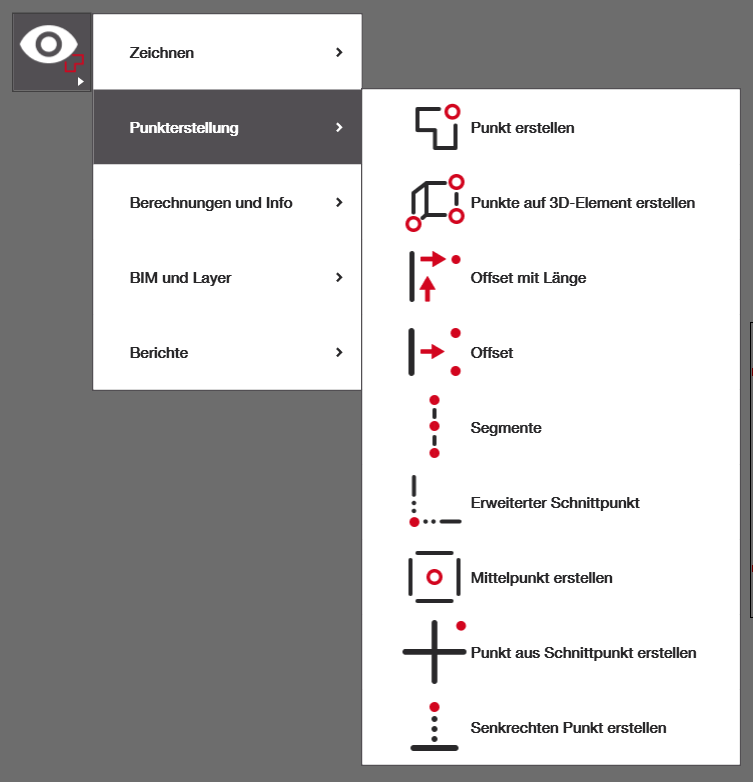

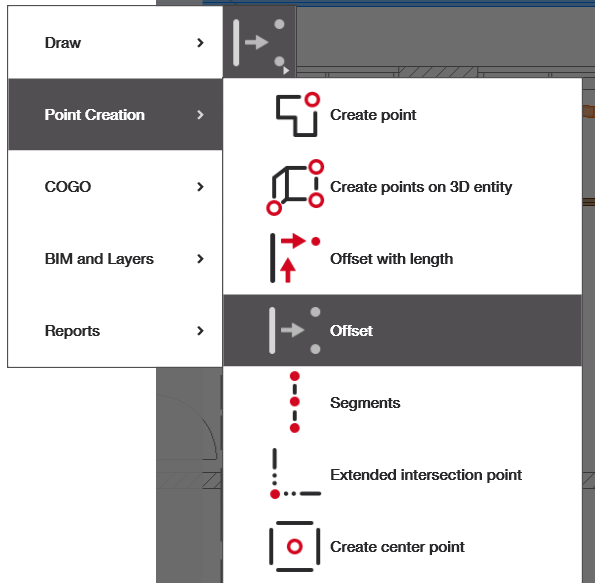

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Falls Sie die Anwendung „Offset“ nicht auf dem Startbildschirm haben, können Sie „Verknüpfung hinzufügen“ auswählen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü darauf zugreifen.
3. Wählen Sie die Linien oder Bögen aus und erstellen Sie Punkte: Wählen Sie Ihre Referenzlinie aus und erstellen Sie Ihre Punkte.

Punkterstellung

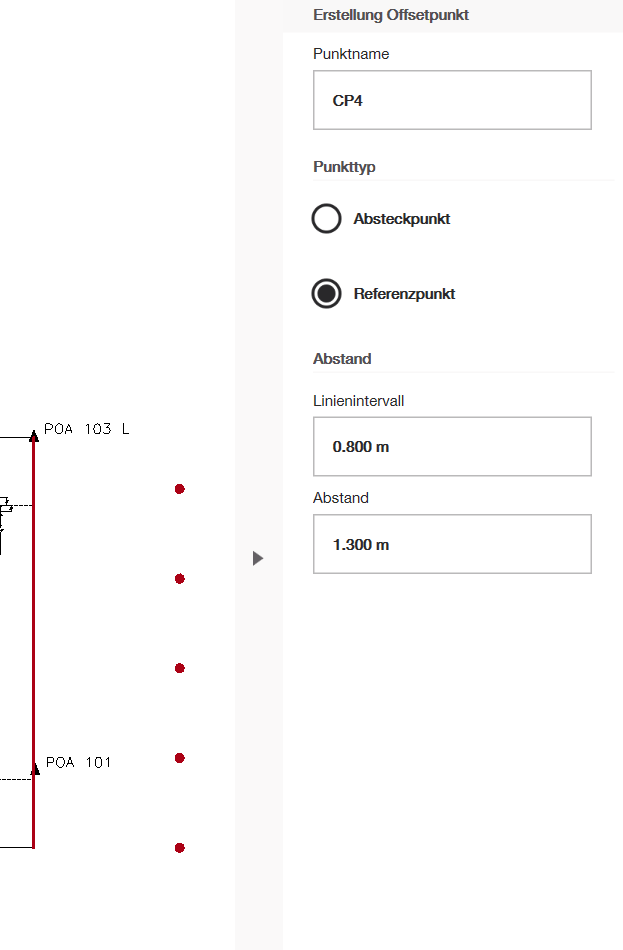

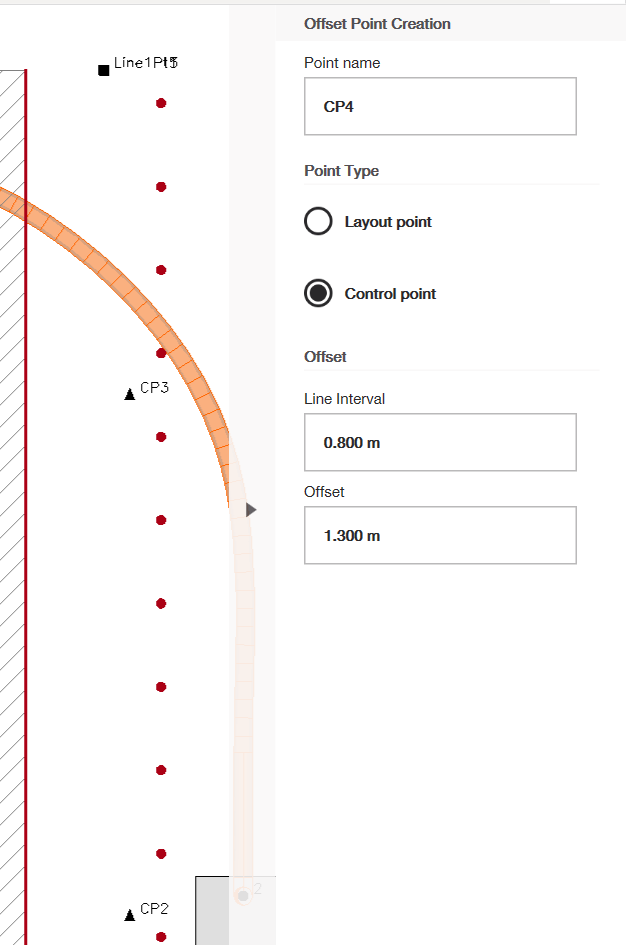

Wählen Sie die Linie aus, die Sie als Referenzlinie verwenden möchten. Nach der Auswahl sollte sie rot werden und rechts von Ihrer gewählten Linie sollten rote Punkte erscheinen. Nun können Sie den Punktnamen und den Punkt-Typ ändern (siehe diesen Artikel, um zu verstehen, wie man generell mit Punkten arbeitet). Anschließend sehen Sie im Menü auf der rechten Seite ein Textfeld unter dem Punktnamen, das Sie bearbeiten können, und wählen den gewünschten Punkt-Typ aus (Layout- oder Kontrollpunkt). Danach können Sie das Linienintervall bearbeiten, um den Abstand zwischen Ihren Punkten zu verändern.

Zuletzt bearbeiten Sie den Offset-Wert, um den Abstand der Punkte von Ihrer Referenzlinie zu ändern. Sie können doppelt auf die Linie klicken, um den Offset der Punkte von links nach rechts zu ändern. Stellen Sie sicher, dass Sie auf das grüne Häkchen klicken, wenn Sie fertig sind, um die Punkte Ihrer Zeichnung hinzuzufügen.

Hinweis – Sie können auch negative Werte für Ihre Intervalle und Offsets eingeben.
