Versatz mit Längenanwendung – Anleitung

Die Versatz mit Längenanwendung ermöglicht es Ihnen, einen Punkt basierend auf einer beliebigen Linie oder einem Bogen und einem beliebigen Punkt auf dieser Linie als Bezugspunkt zu erstellen. Dies ist eine nützliche Methode zur Punkterstellung, um den Abstand des Punktes von Ihrer gewählten Linie, den als Bezugspunkt zu nehmenden Ort Ihrer gewählten Linie und die Entfernung zu bearbeiten.

Demonstration der Versatz mit Längenanwendung

Wie man einen Punkt über Versatz mit Länge erstellt

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

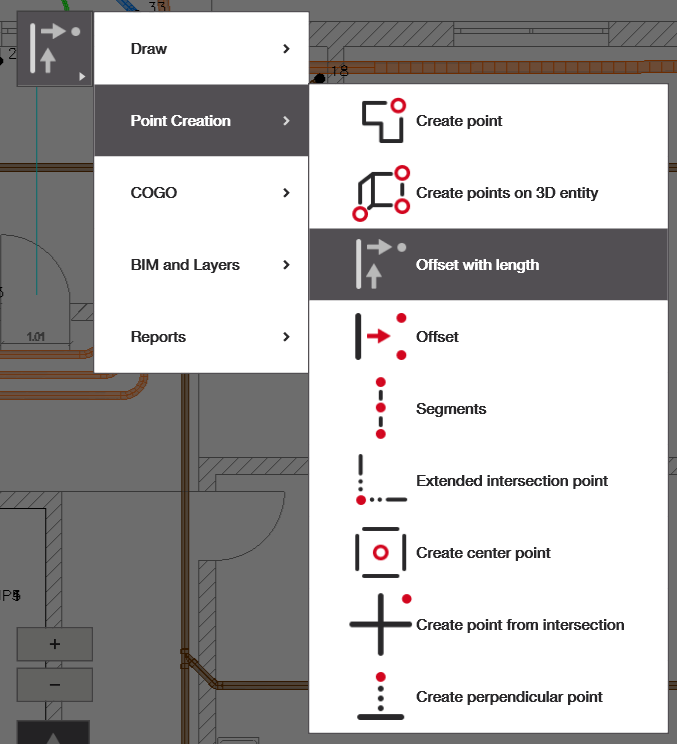

2. Anwendung öffnen: Entweder vom Startbildschirm oder aus dem Seitenmenü in der CAD-Ansicht.
   • Falls Sie die 'Versatz mit Längenanwendung' nicht auf dem Startbildschirm haben, können Sie die Verknüpfung hinzufügen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü darauf zugreifen.
3. Linien auswählen und Punkt erstellen: Wählen Sie Ihre Bezugsline aus und erstellen Sie Ihre Punkte.

Punkterstellung

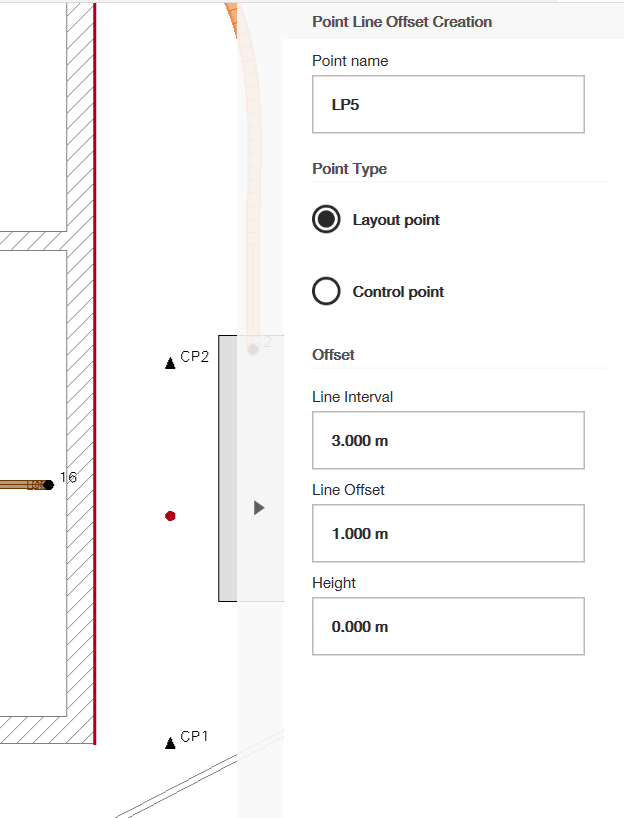

Wählen Sie die Linie aus, die Sie als Bezugsline verwenden möchten. Nach der Auswahl sollte sie rot werden und ein roter Punkt sollte am unteren Ende Ihrer Linie erscheinen. Rechts auf Ihrem Bildschirm sehen Sie das Menü zur Erstellung des Punktlinienversatzes, wo Sie den Namen des Punktes ändern und den Punktetyp bearbeiten können: Layout- oder Kontrollpunkt (siehe diesen Artikel, um zu verstehen, wie man mit verschiedenen Punkt-Einstellungen arbeitet).

Als Nächstes können Sie die Position des Punktes in Bezug auf die Linie durch Bearbeitung der folgenden Werte ändern:

• Linienintervall: Wie weit vom Anfangspunkt des Linienendes soll der Punkt versetzt werden?
• Linienversatz: Wie weit vom Linienverlauf selbst soll der Punkt versetzt werden (links oder rechts von der Linie)?
• Höhe: Falls Sie auch einen Höhenversatz anwenden möchten, können Sie dies hier tun.

Hinweis – diese Werte können auf „0“ belassen werden und sie können je nach Bedarf auch negativ sein.

Sie können auf die Linie doppelklicken, um alle angegebenen Werte Ihrer Versätze automatisch umzukehren. Stellen Sie sicher, dass Sie auf das grüne Häkchen klicken, wenn Sie fertig sind, um die Punkte zu Ihrer Zeichnung hinzuzufügen.
