Erweiterte Schnittpunkt-Anwendung – Anleitung

Die Erweiterte Schnittpunkt-Anwendung ermöglicht es Ihnen, Punkte basierend auf den erwarteten Schnittpunkten von zwei Linien zu erstellen, auch wenn diese nicht verbunden sind. Es ist eine nützliche Methode zur Punkterstellung, mit der Sie einen Punkt am Schnittpunkt (oder erwarteten/verlängerten Schnittpunkt) von zwei Linien erstellen können.

Demo der Erweiterten Schnittpunkt-Anwendung

So erstellen Sie einen Punkt über den erweiterten Schnittpunkt

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

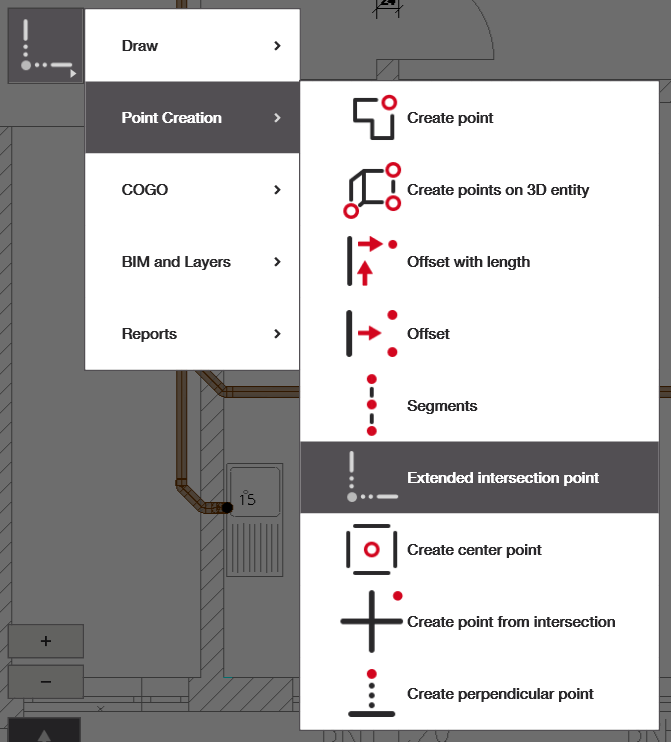

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die „Erweiterte Schnittpunkt-Anwendung“ nicht auf dem Startbildschirm haben, können Sie eine Verknüpfung hinzufügen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü darauf zugreifen.
3. Wählen Sie die Linien aus und erstellen Sie den Punkt: Wählen Sie Ihre zwei Referenzlinien aus und erstellen Sie den Punkt

Punkterstellung

Wählen Sie die zwei Referenzlinien aus, die Sie für die Erstellung des Schnittpunkt-Punkts verwenden möchten. Wenn verlängert, sollten sich diese Linien schneiden; wenn nicht, erscheint eine Meldung mit dem Hinweis: „Ungültige Linien“. Sobald Sie zwei zulässige Linien ausgewählt haben, sollten diese rot werden und ein roter Punkt sollte am Schnittpunkt oder verlängerten Schnittpunkt dieser erscheinen.

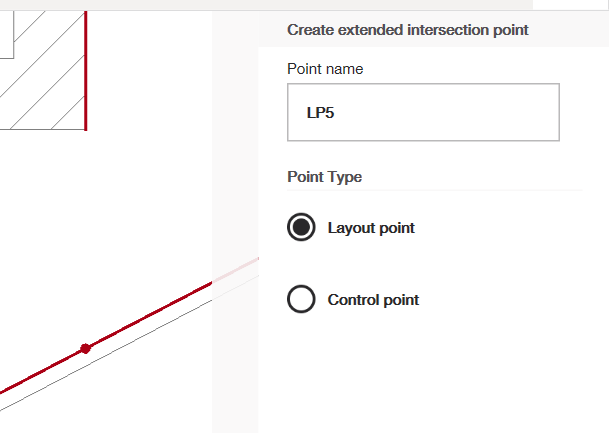

Im Menü auf der rechten Seite können Sie den Punktnamen und den Typ ändern: Lage- oder Kontrollpunkt (siehe diesen Artikel, um Ihre Punktliste in HCL zu lernen und zu bearbeiten). Sie können erneut auf die roten Linien klicken, um die Auswahl aufzuheben. Stellen Sie sicher, dass Sie auf das grüne Häkchen klicken, wenn Sie fertig sind, um die Punkte Ihrer Zeichnung hinzuzufügen.
