Segments-Anwendung – Anleitung

Die Segments-Anwendung ermöglicht es Ihnen, Punkte auf jeder Linie oder jedem Bogen in festgelegten Segmentlängen zu erstellen. Es ist eine nützliche Methode zur Punkterstellung, mit der Sie eine Linie segmentieren und eine bestimmte Anzahl von Punkten gleichmäßig entlang dieser Linie verteilen können.

Hinweis – dies funktioniert nicht bei einem Kreis ohne klare Endpunkte, sondern nur bei Linien oder Bögen. Ihr Objekt muss einen klaren Start- und Endpunkt haben, damit diese Segments-Anwendung funktioniert.

Segments-Anwendung Demo

So erstellen Sie Punkte mit Segmenten

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.

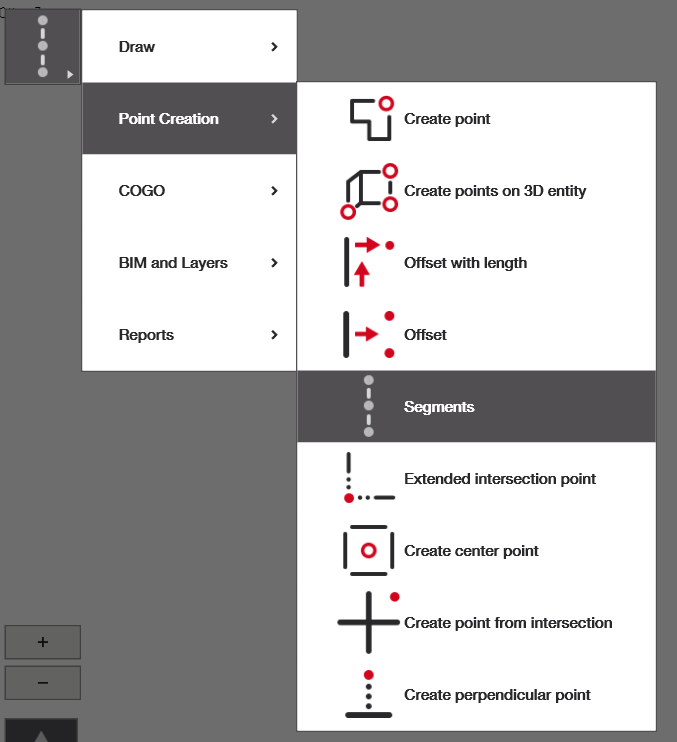

2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die „Segments-Anwendung“ nicht auf dem Startbildschirm haben, können Sie eine Verknüpfung hinzufügen und die unten gezeigte Anwendung hinzufügen oder über das Navigationsmenü darauf zugreifen.
3. Wählen Sie die Linien aus und erstellen Sie Punkte: Wählen Sie Ihre Referenzlinie aus und erstellen Sie Ihre Punkte.

Punkterstellung

Wählen Sie die Linie aus, die Sie als Referenzlinie verwenden möchten. Sobald sie ausgewählt ist, sollte sie rot werden und rote Punkte sollten entlang ihrer Länge erscheinen. Im Menü auf der rechten Seite können Sie den Punktnamen und den Typ ändern: Layout- oder Kontrollpunkt (siehe diesen Artikel, um mehr über Punktarten und weitere Hilfe zu Punkten zu erfahren).

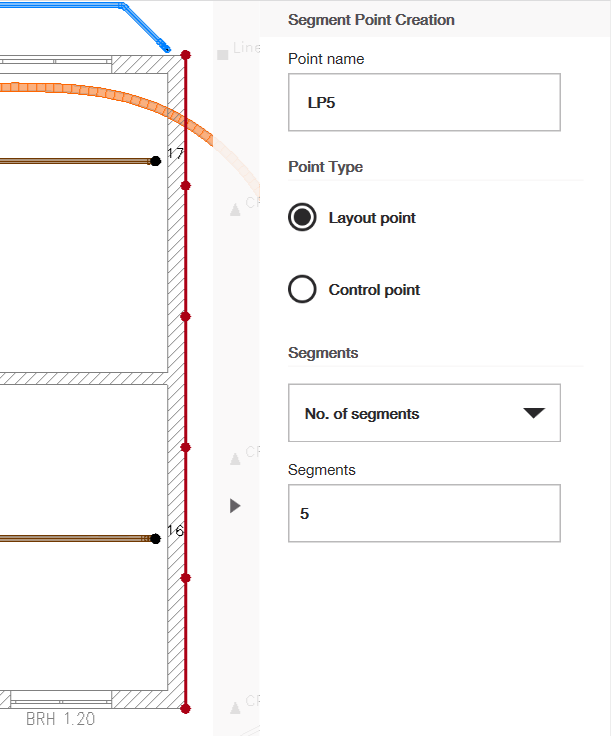

Als Nächstes können Sie die Anzahl der Segmente auswählen, die Sie entlang der Linie wünschen, und es werden Punkte erstellt, die gleichmäßige Segmente bilden.

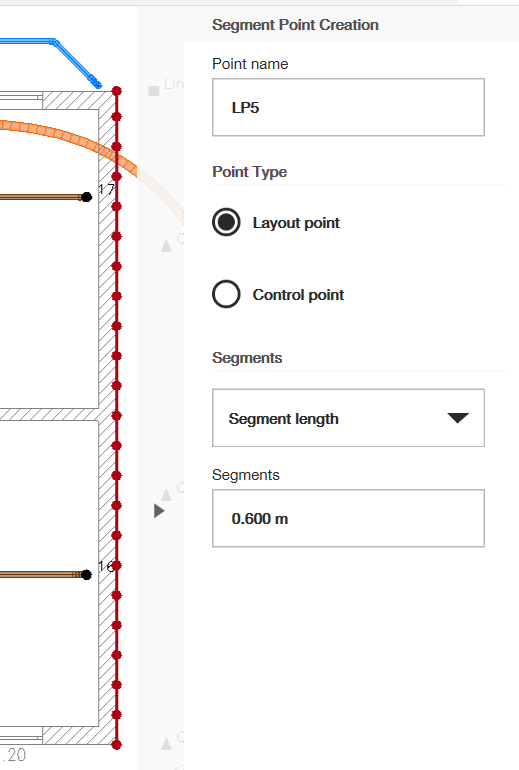

Alternativ können Sie auch die Segmentlänge auswählen, und Punkte werden entsprechend Ihrer gewählten Länge angezeigt. Stellen Sie sicher, dass Sie auf das grüne Häkchen klicken, wenn Sie fertig sind, um die Punkte zu Ihrer Zeichnung hinzuzufügen.
