Fehlermeldung "Werkzeug ist instabil" – Anleitung

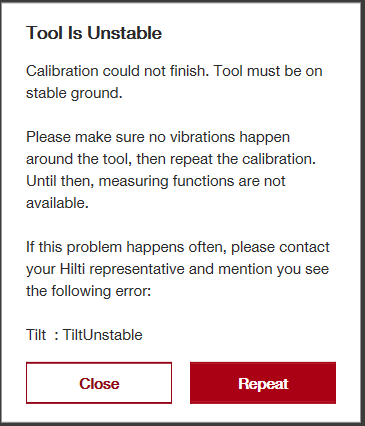

Dieser Artikel erläutert, was den Fehler "Werkzeug ist instabil" (siehe Abbildung unten) verursachen kann und wie man ihn möglicherweise beheben kann. Dieser Fehler kann auch als "Vibration erkannt" erscheinen.

Die Meldung Werkzeug ist instabil kann sowohl während der Neigungs- als auch der Feldkalibrierung auftreten. Obwohl die interne Erkennungslogik unterschiedlich ist, zeigen beide Fälle an, dass das Instrument die Kalibrierung aufgrund physischer Instabilität oder Bewegung während des Kalibrierungsprozesses nicht abschließen konnte. Da die Korrekturmaßnahme dieselbe ist (Stabilisierung der Einrichtung und Wiederholung der Kalibrierung), ist auch die Lösungsmeldung identisch.

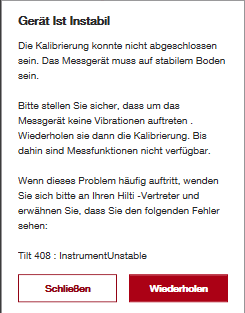

Unterfehlercodes, die damit verbunden sind, können lauten: "Neigung: Neigung instabil", "Neigung 408: Instrument instabil" oder "Feld: Instrument instabil".

Warum dieser Fehler Sie schützt

Die Schwerkraft ist die einzige absolute Referenz, die das Instrument für die Orientierung hat (was oben, unten und horizontal ist). Ohne Schwerkraft kann das Werkzeug physikalisch nicht definieren, was „horizontal“ oder „vertikal“ bedeutet. Wenn der Neigungsausgleich nicht durch diesen Fehler geschützt wäre, könnte das Instrument eine sich bewegende oder instabile Schwerkraftreferenz übernehmen. Dies würde mit der Zeit die Definition von horizontal und vertikal verfälschen, wodurch Höhen- und Vertikalmessungen unzuverlässig würden und die Gesamtmessgenauigkeit unbemerkt abnimmt.

Beste Methode zur Behebung: Werkzeug stabilisieren

Wie die Meldung von HCL anzeigt, verursacht etwas Externes, dass die Neigungskalibriersensoren fehlschlagen. Die Sensoren versuchen, eine stabile Referenzebene für das Werkzeug zu etablieren, können dies aber nicht, weil während des Kalibrierungsprozesses zu viele Inkonsistenzen auftreten (siehe diesen Artikel zu grundlegenden Strategien zur Werkzeugstabilisierung). Kurz gesagt, das Werkzeug muss stabilisiert werden, und die folgenden Abschnitte können Ihnen dabei helfen.

Während einer Neigungskalibrierung prüft das Werkzeug nicht, ob es „perfekt waagerecht“ ist, sondern vielmehr, „sind meine Neigungsmesswerte ruhig, wiederholbar und langweilig?“ Langweilige Messwerte sind gut. Sie bedeuten, dass das Werkzeug, selbst wenn es leicht geneigt ist, genau kompensieren kann, weil es genau weiß, wie diese Neigung aussieht. Alles, was dazu führt, dass die Messwerte schwanken, driften oder sich nicht stabilisieren, führt zum Scheitern der Kalibrierung – selbst wenn die Einrichtung optisch in Ordnung aussieht.

Der Neigungssensor misst die Schwerkraft kontinuierlich, hunderte oder tausende Male pro Sekunde. Während der Kalibrierung erwartet das Instrument, dass diese Messwerte zunächst leicht verrauscht sind, sich dann stabilisieren und schließlich eng um einen einzigen Neigungswert gruppiert bleiben. Wenn dies nicht geschieht, werden die Sensoren des Werkzeugs nie wirklich „ruhig“.

Viele Oberflächen (und Ausrüstungen) können Mikrovibrationen erzeugen

Mikrovibrationen sind für Menschen oft nicht wahrnehmbar, werden vom Neigungssensor jedoch leicht erkannt. Viele gängige Baustellenumgebungen erzeugen kontinuierlich kleine Bewegungen im Werkzeug, ohne dass Sie es bemerken. Beispiele sind:

Holzdecken vor dem Betonieren: Fußtritte verursachen Bodenbiegen und leichte Werkzeugbewegungen.
Abgehängte Betondecken in Hochhäusern: Fußtritte, Wind und natürliche Bodenbiegebewegungen verursachen anhaltende Mikrovibrationen.
Stahlböden, Zwischengeschosse, Laufstege und Gerüste: Stahl ist von Natur aus elastisch, und verschraubte Verbindungen können wie Federn wirken. Stahlkonstruktionen „klingen“ oft, was auf gespeicherte Vibration hinweist.
Hochgelegene oder hohle Böden: diese können wie eine Trommel vibrieren, selbst bei sehr geringer Amplitude.
Lange Balkone oder Brückendecks: diese Strukturen sind so ausgelegt, dass sie sich unter Last biegen und in sanfter Bewegung bleiben können.
Jede Oberfläche mit laufendem Bohren oder starker Vibration in der Nähe

Zusätzlich zur Oberflächenschwingung werden Stativ und Werkzeug selbst von natürlichen Elementen wie Wind beeinflusst. Einige Stative übertragen Bodenvibrationen effizienter als erwartet. Die Verwendung eines stabilen, vibrationsdämpfenden Stativs wird stets empfohlen, und das vollständige Ausfahren der Stativbeine sollte nach Möglichkeit vermieden werden, da längere Beine die Anfälligkeit für Instabilität erhöhen.

Gibt es eine ideale Oberfläche für Totalstationen?

In vielen Fällen ist fester Boden eine ausgezeichnete Oberfläche für Totalstationen. Auch wenn dies nicht immer möglich ist, gibt es fundierte physikalische Gründe, warum er oft besser als Beton abschneidet.

Boden, Kies, verdichteter Schmutz:

Nehmen Energie auf
Dämpfen Vibrationen
Haben hohe Dämpfung

Betonplatten:

Reflektieren Energie
Speichern Vibrationen
Klingen

Deshalb kalibriert ein Werkzeug im Freien möglicherweise sofort, während dasselbe Werkzeug drinnen oder auf einer erhöhten Platte am gleichen Arbeitsplatz wiederholt bei der Kalibrierung scheitert.

Welche weiteren praktischen Schritte helfen bei Werkzeuginstabilität?

Bewegen Sie das Werkzeug 2-3 Meter

Resonanz ist räumlich, und ruhige Zonen (Knotenpunkte) existieren. Eine kleine Verlagerung kann das Werkzeug in einen ruhigeren Bereich bringen, ähnlich wie bei der Suche nach einem stärkeren Mobilfunksignal.

Lassen Sie das Werkzeug sich an Temperaturänderungen anpassen

Gerade bei kalten Bedingungen sollten Sie dem Werkzeug Zeit geben, sich von der Lagertemperatur auf die Umgebungstemperatur einzustellen. Neigungssensoren sind temperaturempfindlich, und frühe Kalibrierungen können aufgrund thermischer Anpassungen oder vorübergehender Sensorverzerrungen fehlschlagen – selbst wenn das Werkzeug völlig stillsteht.

Nivellieren Sie das Werkzeug manuell genauer nach

Das klingt kontraintuitiv bei einem Werkzeug mit Neigungssensor, ist aber wichtig. Wenn das Werkzeug technisch innerhalb des zulässigen Neigungsbereichs, aber sehr nahe an dessen Grenze liegt, kann der Neigungssensor Schwierigkeiten haben, eine konstant stabile Lösung zu finden. Ein erneutes Nivellieren kann helfen, das Werkzeug bequem innerhalb des Bereichs zu positionieren.

Vermeiden Sie es, das Stativ auf Stahl- oder abgehängten Strukturen zu platzieren, wenn möglich

Wenn Sie in der Nähe vieler Stahl- oder abgehängter Strukturen arbeiten, suchen Sie eine Möglichkeit, das Werkzeug an etwas Stabilem zu befestigen, anstatt sich auf das Stativ zu verlassen.

Erwägen Sie, zu warten, bis die Bedingungen ruhiger sind

Wenn viel Fußverkehr, Wind oder andere „Störungen“ um die Messeinheit herrschen, warten Sie, bis es ruhiger wird, bevor Sie die Kalibrierung erneut durchführen. Es könnte einfach ein ungünstiger Zeitpunkt gewesen sein, als die Kalibrierung fehlschlug.

Gehen Sie nicht sofort davon aus, dass Ihre Einrichtung falsch ist

Wenn Sie bis hierher gelesen haben, wissen Sie wahrscheinlich, wie man eine Totalstation einrichtet. Wahrscheinlich haben Sie alles in Ihrer Macht Stehende getan. Was Sie jetzt aufhält, sind einfach die zugrunde liegenden physikalischen Gegebenheiten, die außerhalb Ihrer Kontrolle liegen können.

Halten Sie Abstand und bleiben Sie ruhig, während die Kalibrierung läuft

Das mag zu offensichtlich klingen, aber wenn ein Werkzeug kalibriert, ist es verlockend, jede Bewegung genau zu beobachten und ganz nah dran zu sein. Es könnten gerade Ihre Bewegungen in der Nähe des Werkzeugs sein, die das leichte Rauschen im Neigungssensor verursachen. Geben Sie ihm einfach Raum, wenn möglich.
