Die Anwendung Model Slicer ermöglicht das Schneiden von 2D- und 3D-CAD-Zeichnungen, wodurch es möglich wird, Schnittansichten des Modells zu erstellen.
Wie benutzt man die Model Slicer Anwendung?
- Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.
- Anwendung öffnen: Entweder vom Startbildschirm oder aus dem Seitenmenü in der CAD-Ansicht.
- Wenn Sie die Anwendung „Model Slicer“ nicht auf dem Startbildschirm haben, wählen Sie Verknüpfung hinzufügen und fügen Sie die unten gezeigte Anwendung hinzu.
- Wählen Sie die Richtung: Wählen Sie unten rechts auf dem Bildschirm die Richtung aus, in der der Slicer arbeiten soll.
- Wenden Sie den Slicer an: Verwenden Sie den Slicer auf der rechten Seite des Bildschirms, um den benötigten Abschnitt der CAD-Zeichnung auszuwählen.
- Die aktive Schneidrichtung wird auf der Zeichnung als graue Quadrate angezeigt, die die Abmessungen des CAD-Modells abdecken.
- Es ist möglich, mehrere Richtungen zu kombinieren, sodass der Slicer gleichzeitig über mehrere Achsen arbeiten kann.
Verknüpfungssymbol der Anwendung „Model Slicer“:

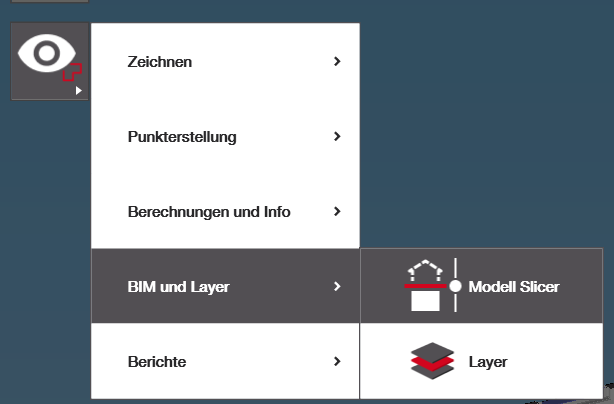

Auswahl der Model Slicer Anwendung aus dem Seitenmenü in der CAD-Ansicht:
Die Schneidrichtung wird unten rechts auf dem Bildschirm ausgewählt. Die aktuell aktive Richtung ist auf der rechten Seite in einem dunkleren Grau hervorgehoben:

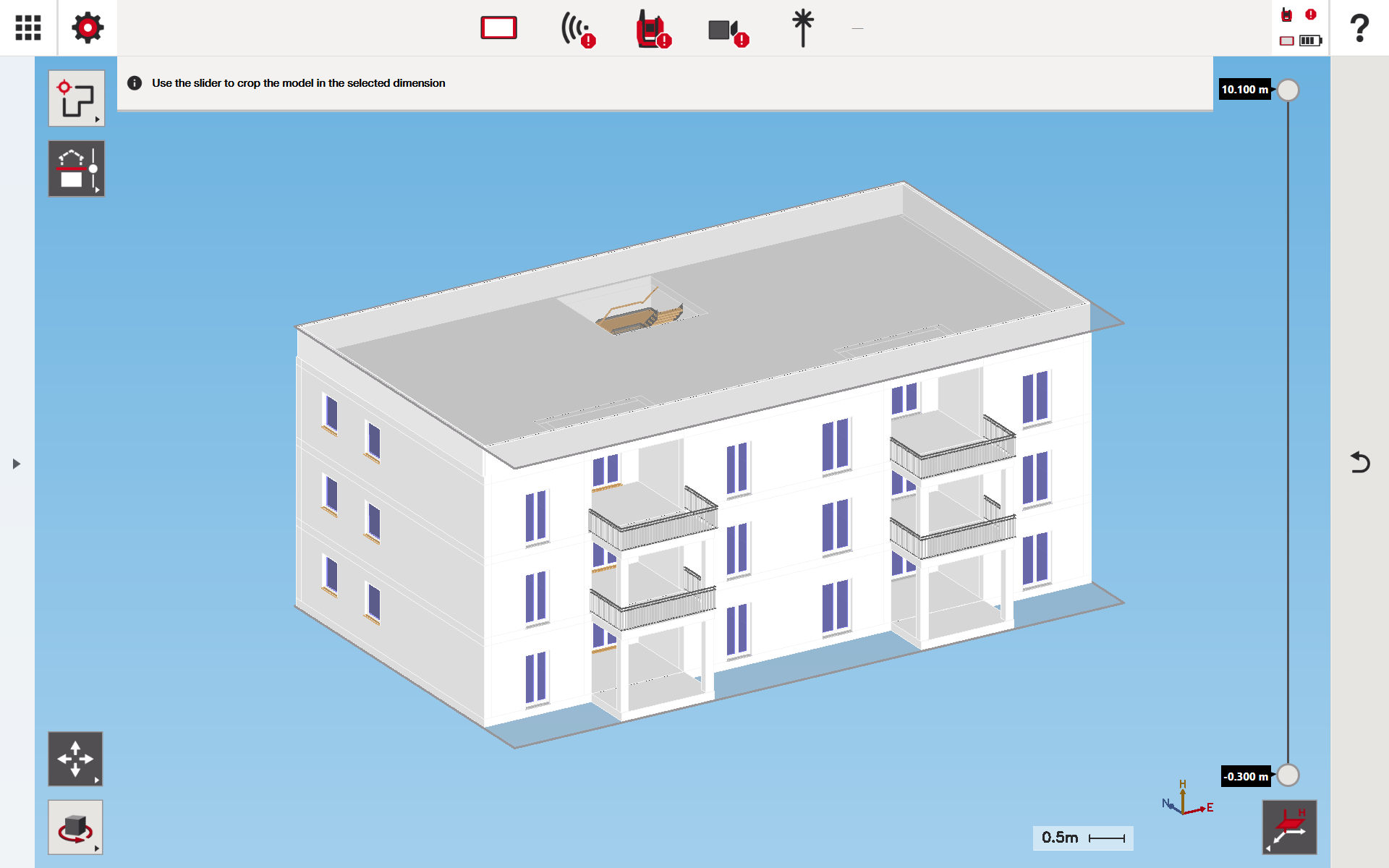

CAD-Ansicht, die nach Auswahl der Model Slicer Anwendung angezeigt wird:

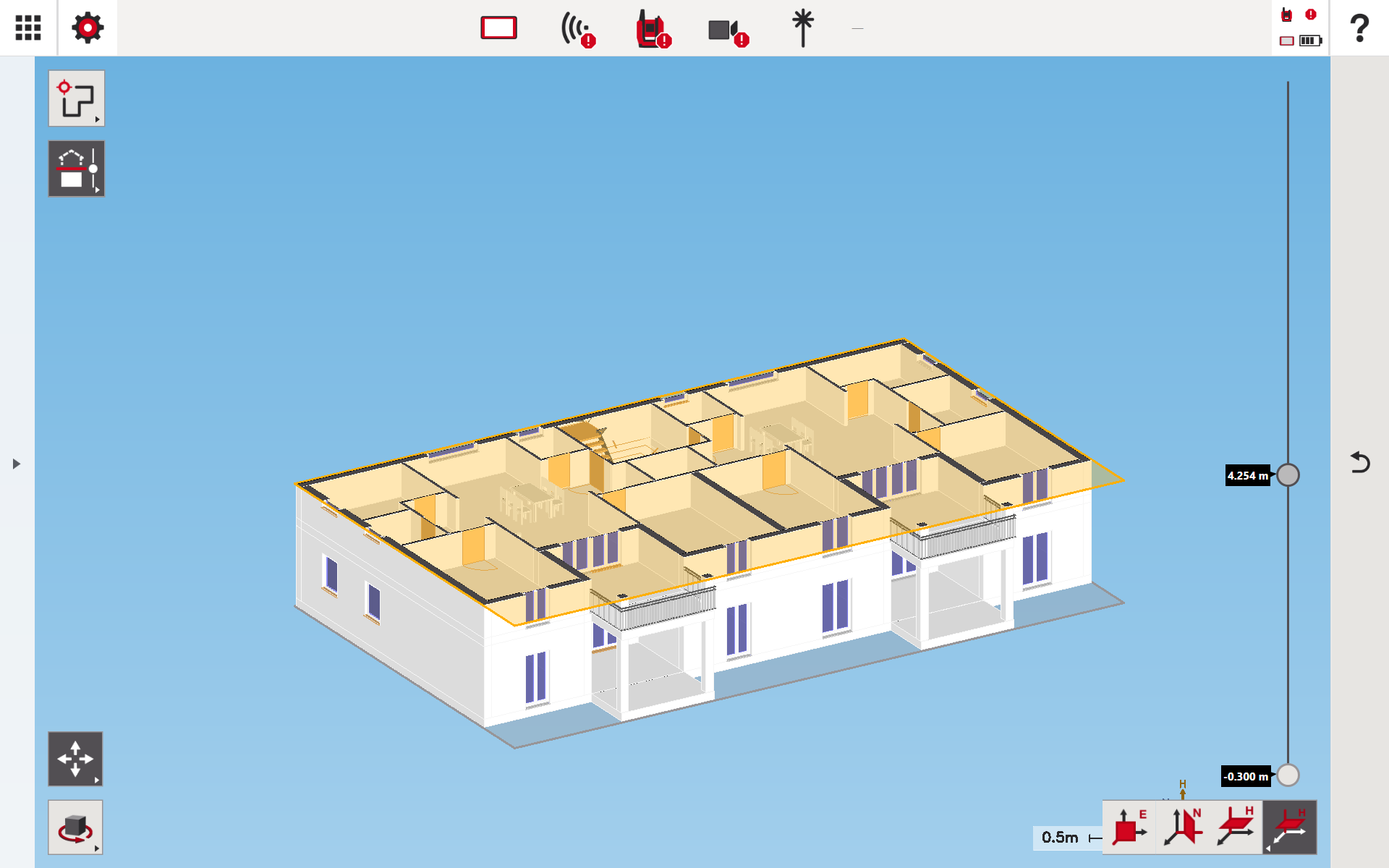

Schneiden in der Höhenrichtung der CAD-Zeichnung angewendet:

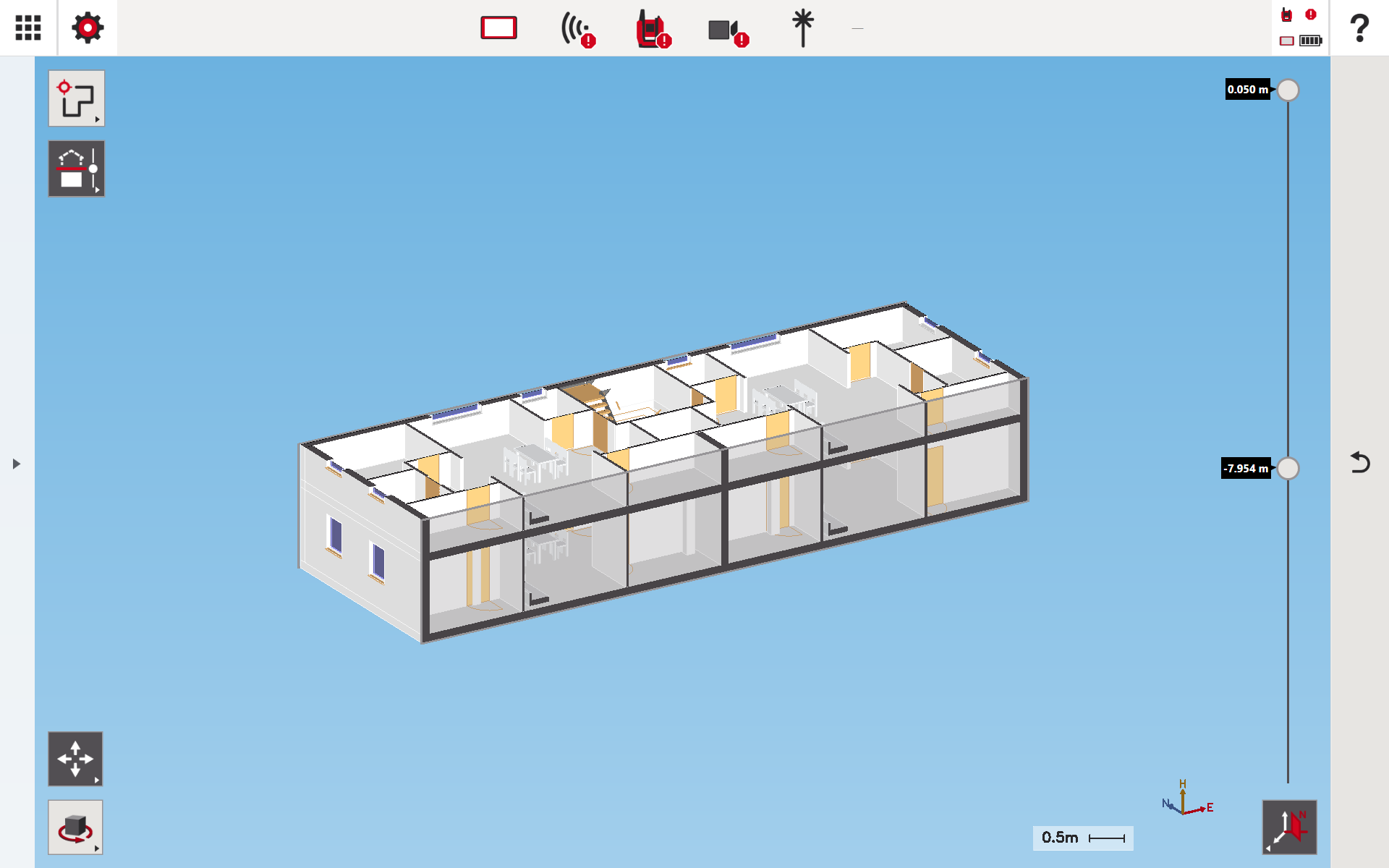

Zusätzliches Schneiden in der Nordrichtung der CAD-Zeichnung angewendet:
Beispiele für die Verwendung des Model Slicers
Die Anwendung Model Slicer wird häufig verwendet, um die visuelle Komplexität in dichten CAD-Zeichnungen zu reduzieren und sich auf bestimmte Bereiche oder Höhenbereiche zu konzentrieren, die für Layout- oder Überprüfungsaufgaben relevant sind.
Beispiel 1: Schneiden nach Höhe für mehrstöckige Projekte
Bei Projekten mit mehreren Etagen oder gestapelten Systemen hilft das Schneiden in der Höhenrichtung, eine einzelne Ebene oder einen Höhenbereich zu isolieren.
- Anzeigen nur von Durchdringungen oder Einbettungen auf Plattenebene
- Überprüfung von Überkopfinstallationen ohne Elemente der unteren Ebenen
- Überprüfung der vertikalen Freiräume in überfüllten Bereichen
Dieser Ansatz ist besonders nützlich, um unterirdische, Platten- und Überkopfarbeiten zu trennen.
Beispiel 2: Isolieren eines Korridors oder Raumbereichs
Das Schneiden in einer horizontalen Richtung ermöglicht die Fokussierung auf einen schmalen Gebäudeteil.
- Überprüfung von Layoutpunkten in langen Korridoren
- Fokussierung auf einen einzelnen Raum, Schacht oder Technikraum
- Reduzierung visueller Störungen aus angrenzenden Bereichen
Dies verbessert die Genauigkeit bei der Arbeit in engen oder sich wiederholenden Räumen.
Beispiel 3: Kombination von Höhen- und Richtungschnitten
Mehrere Schneidrichtungen können kombiniert werden, um ein fokussiertes „Fenster“ in das Modell zu schaffen.
- Schneiden nach Höhe, um eine Ebene auszuwählen
- Schneiden nach Nord/Süd oder Ost/West, um eine bestimmte Zone zu isolieren
Diese Kombination ist nützlich für große Gebäude, bei denen jeweils nur ein kleiner Arbeitsbereich relevant ist.
Beispiel 4: Vereinfachung von CAD-Zeichnungen für die Baustelle
Komplexe CAD-Zeichnungen können vor Ort schwer zu interpretieren sein. Der Model Slicer hilft, die Ansicht zu vereinfachen.
- Ausblenden irrelevanter Teile des Modells
- Fokussierung nur auf den bearbeiteten Abschnitt
- Verbesserung der Übersichtlichkeit bei Layout- und Überprüfungsaufgaben
Dies unterstützt schnellere Entscheidungen und reduziert das Risiko von Fehlern während des Layouts.
